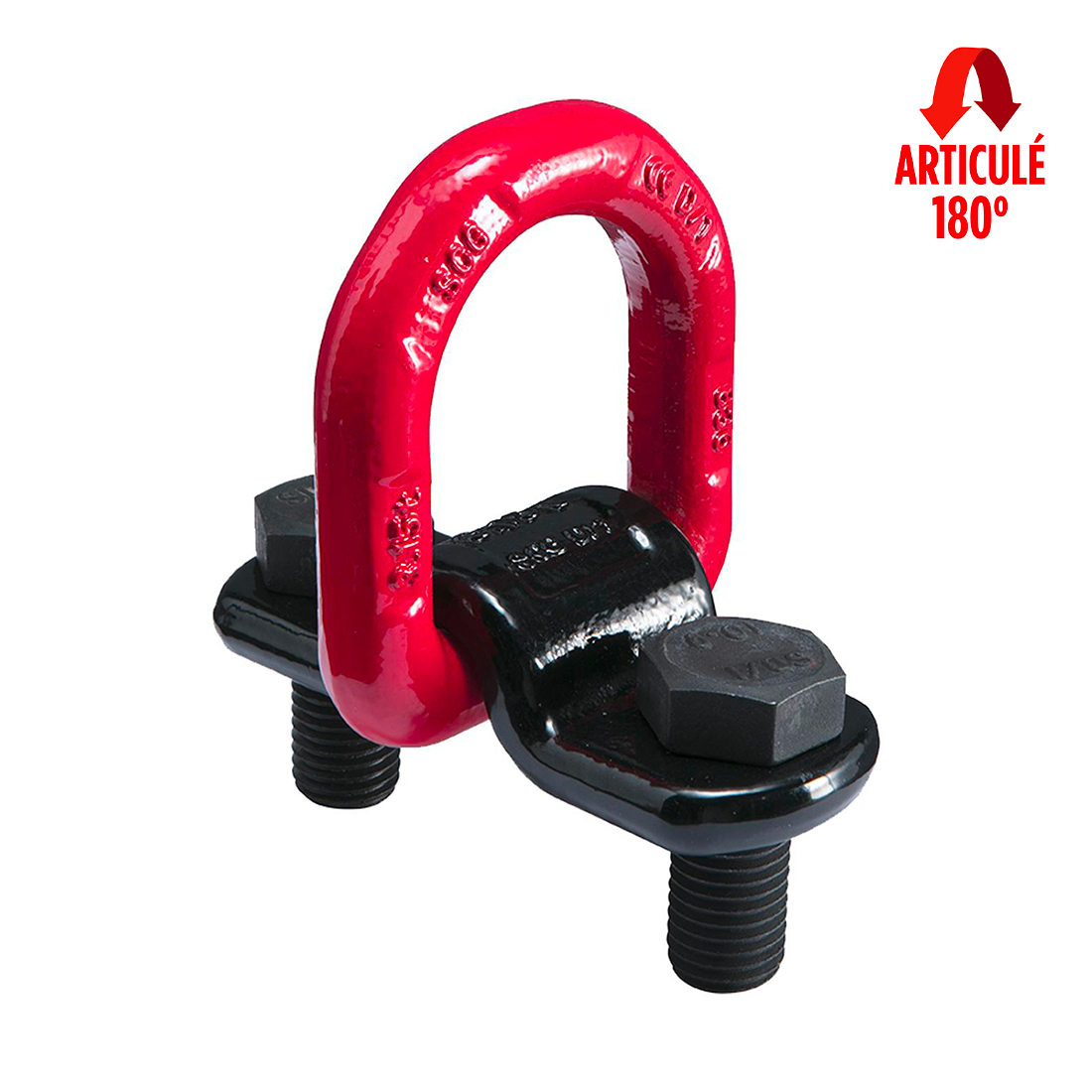

Anneau d’ancrage à visser 836

Son atout : permet une installation sans soudure .
Charge maximale utile : 3,15 à 8 tonnes.

Cet anneau de levage à haute résistance est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux à visser

Matière : Acier à haute résistance Grade 80

Finition : Peinture rouge

Marquage : CMU, Lot de traçabilité, CE, Fabricant,

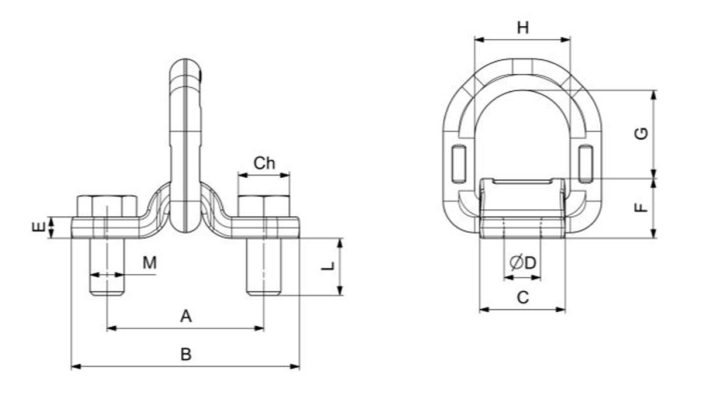

Code	Filetage	A	B	C	D	E	F	G	H	L	Ch	Poids
Code	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
C83603	M20	90	130	50	21,5	12	34	53	56	33	30	1,5
C83605	M24	110	160	60	25,5	15	42	63	67	40	36	2,6
C83608	M27	130	190	70	28,5	20	55	68	80	45	41	4,6


Code	1 brin 0°	2 brins 0°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t
C83603	4,75	9,3	4,25	3,15	3,15	6,3	4,75	4,75
C83605	8	16	7,1	5,3	5,3	11,2	8	8
C83608	12	24	11,2	8	8	16	12	12

Attention

Il est impératif de consulter la notice du fabricant avant l’utilisation.

Non destiné au levage de personnes.

Ce crochet est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
