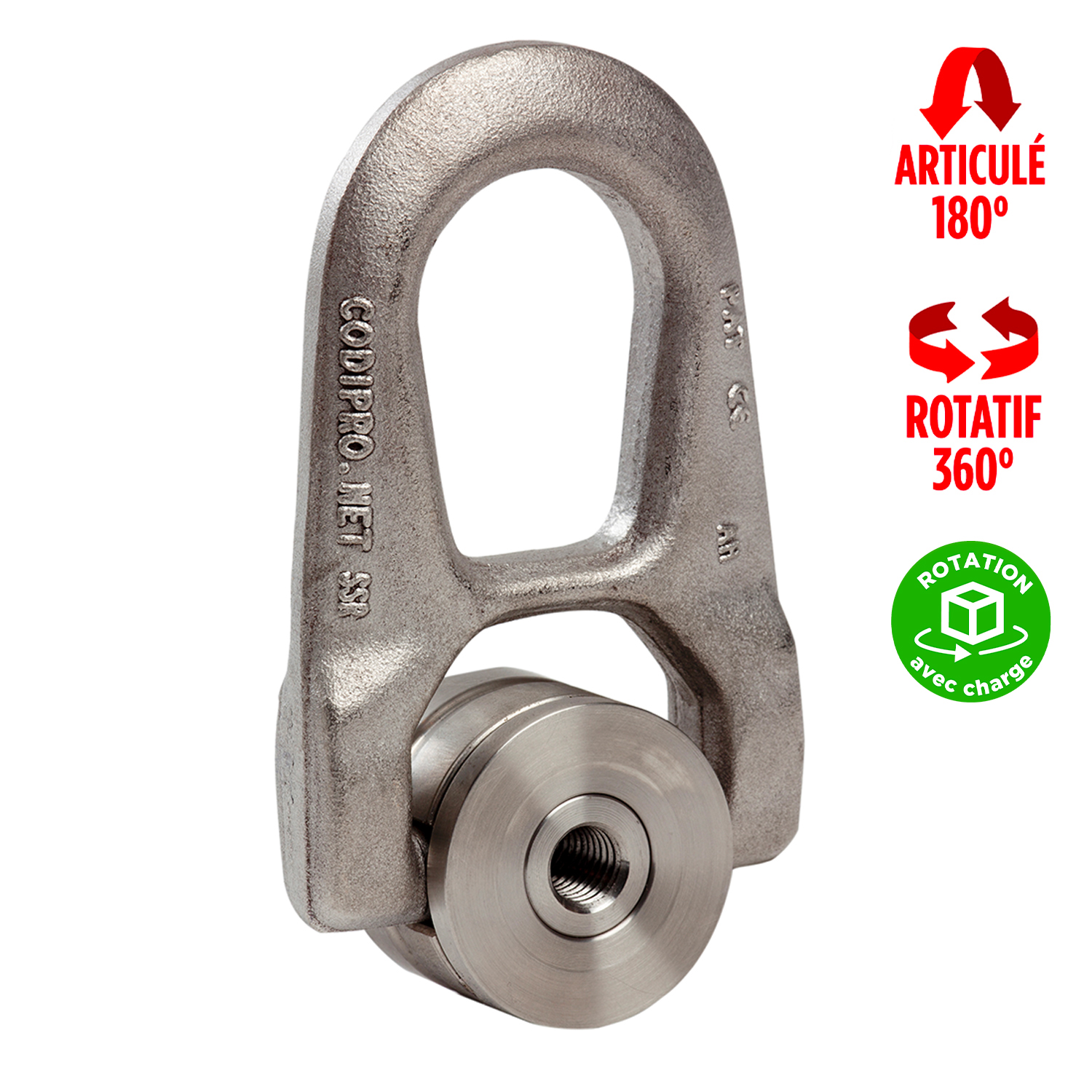

Anneau de levage à ancrage rapide en inox SS.DSR femelle

Son atout : articulé et rotatif.
Charge maximale utile : 0,3 à 2,2 tonnes.

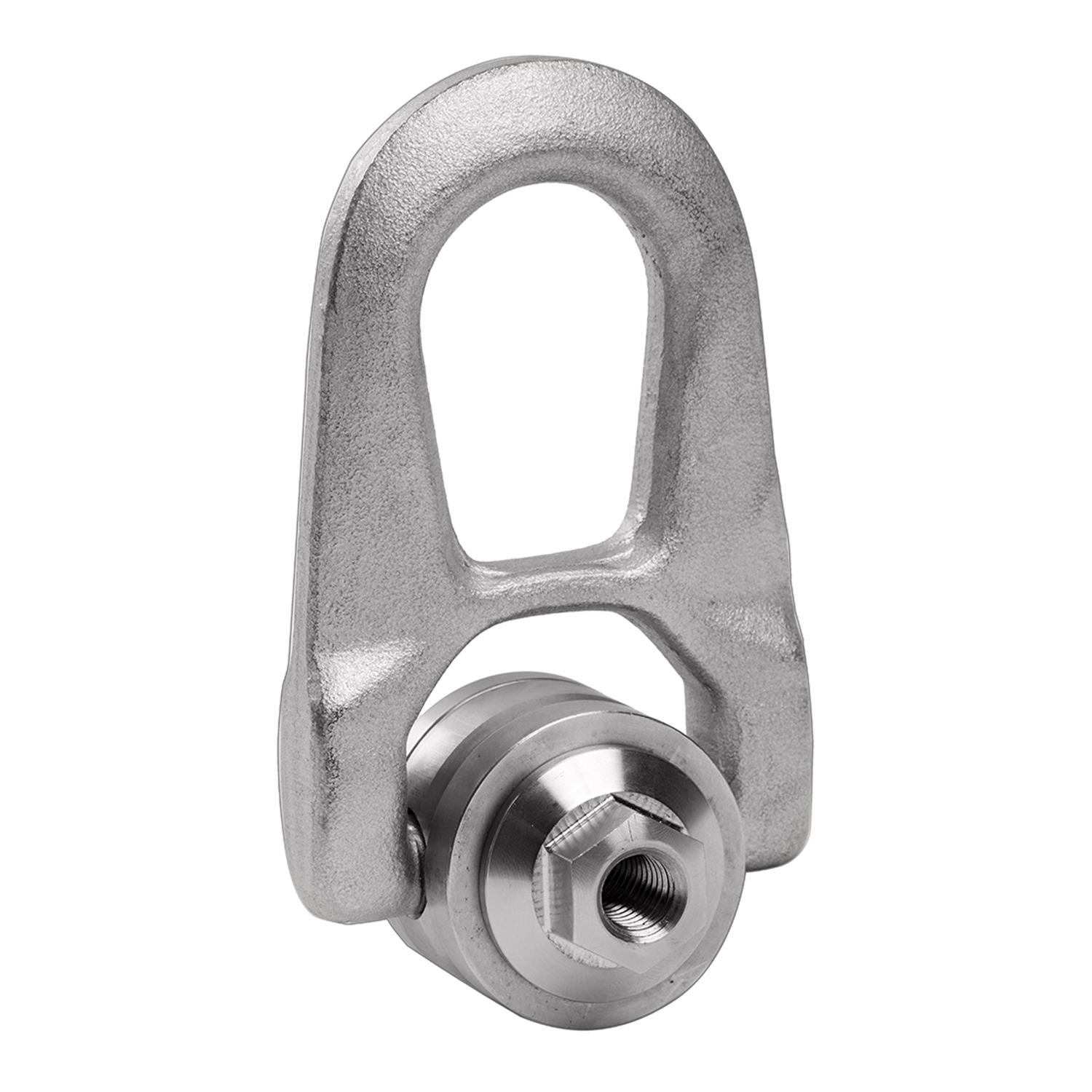

L’anneau de levage femelle en inox SS.FE.DSR est un anneau de levage à double articulation. Il est spécialement conçu pour réaliser des levages avec rotation de charges.
Sa double articulation assure un alignement parfait avec l’élingue. Il est composé d’un anneau en acier inoxydable qui assure une résistance optimale face à la corrosion.

Cela assure une longévité optimale de l’anneau et permet de l’utiliser dans des milieux humides, chimiques, marins, etc. L’anneau est articulé à 180° et permet une rotation à 360°. Il est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.

Catégorie : Anneaux de levage Étiquettes : Anneau articulé et rotatif, Anneau femelle, Inox, Rotatif sous charge

Coefficients de sécurité 4:1 et 5:1
Pivotant sous charge
Rotation 360° – Pivotement 180°
Acier inoxydable 316L
Conforme à la Directive Machine 2006/42/CE
Fabriqué selon la norme EN 1677-1

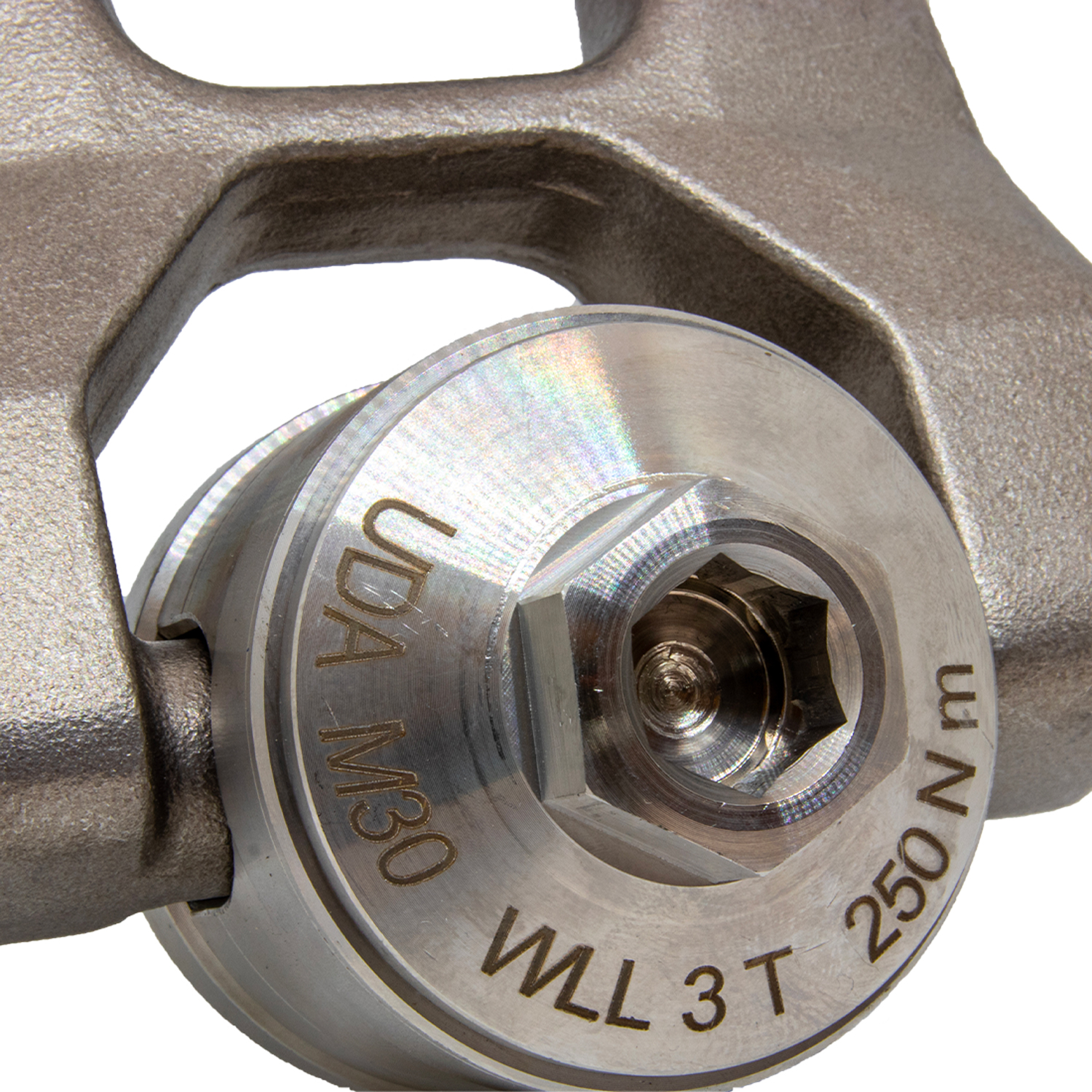

Traçabilité par code individuel

Code	Filetage	Couple de serrage	L maxi	S	A	B	C	D	E	F	G	H	Poids
-	mm	Nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
SSFEDSRM8	M8 (x1,25)	6	43	20	43	40	45	53	38	17	76	13	0,9
SSFEDSRM10	M10 (x1,5)	10	43	20	43	40	45	53	38	17	76	13	0,9
SSFEDSRM12	M12 (x1,75)	15	43	20	43	40	45	53	38	17	76	13	0,9
SSFEDSRM14	M14 (x2)	30	43	20	43	40	45	53	38	17	76	13	0,9
SSFEDSRM16	M16 (x2)	50	43	20	43	40	45	53	38	17	76	13	0,9
SSFEDSRM18	M18 (x2,5)	70	62	24	62	55	58	83	56	25	115	19	2,6
SSFEDSRM20	M20 (x2,5)	100	62	24	62	55	58	83	56	25	115	19	2,6
SSFEDSRM22	M22 (x2,5)	120	62	24	62	55	58	83	56	25	115	19	2,6

Charge maximale utile coefficient 4:1


Code	1 brin et levage à 0°	2 brins et levage à 0°	1 brin et levage à 90°	2 brins et levage à 90°	2 brins et levage de 0° à 45°	2 brins et levage de 45° à 60°	2 brins et levage Asymétrique	3/4 brins et levage de 0° à 45°	3/4 brins et levage de 45° à 60°	3/4 brins et levage Asymétrique
-	t	t	t	t	t	t	t	t	t	t
SSFEDSRM8	0,5	1	0,3	0,6	0,42	0,3	0,3	0,63	0,45	0,3
SSFEDSRM10	0,9	1,8	0,5	1	0,7	0,5	0,5	1,05	0,75	0,5
SSFEDSRM12	1	2	0,8	1,6	1,12	0,8	0,8	1,68	1,2	0,8
SSFEDSRM14	1,6	3,2	1	2	1,4	1	1	2,1	1,5	1
SSFEDSRM16	1,9	3,8	1,5	3	2,1	1,5	1,5	3,15	2,25	1,5
SSFEDSRM18	1,9	3,8	1,5	3	2,1	1,5	1,5	3,15	2,25	1,5
SSFEDSRM20	1,9	3,8	1,6	3,2	2,24	1,6	1,6	3,36	2,40	1,6
SSFEDSRM22	3,5	7	2,2	4,4	3,08	2,2	2,2	4,62	3,3	2,2

Charge maximale utile coefficient 5:1


Code	1 brin et levage à 0°	2 brins et levage à 0°	1 brin et levage à 90°	2 brins et levage à 90°	2 brins et levage de 0° à 45°	2 brins et levage de 45° à 60°	2 brins et levage Asymétrique	3/4 brins et levage de 0° à 45°	3/4 brins et levage de 45° à 60°	3/4 brins et levage Asymétrique
-	t	t	t	t	t	t	t	t	t	t
SSFEDSRM8	0,4	0,8	0,3	0,6	0,42	0,3	0,3	0,63	0,45	0,3
SSFEDSRM10	0,7	1,4	0,5	1	0,7	0,5	0,5	1,05	0,75	0,5
SSFEDSRM12	0,9	1,8	0,8	1,6	1,12	0,8	0,8	1,68	1,2	0,8
SSFEDSRM14	1,2	2,4	1	2	1,4	1	1	2,1	1,5	1
SSFEDSRM16	1,5	3	1,4	2,8	1,96	1,4	1,4	2,94	2,1	1,4
SSFEDSRM18	1,5	3	1,4	2,8	1,96	1,4	1,4	2,94	2,1	1,4
SSFEDSRM20	1,5	3	1,4	2,8	1,96	1,4	1,4	2,94	2,1	1,4
SSFEDSRM22	2,8	5,6	2,2	4,4	3,08	2,2	2,2	4,62	3,3	2,2

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
