Anneau de levage à double articulation DSR Femelle

Son atout : articulé et rotatif.
Charge maximale utile : 0,4 à 4,5 tonnes.

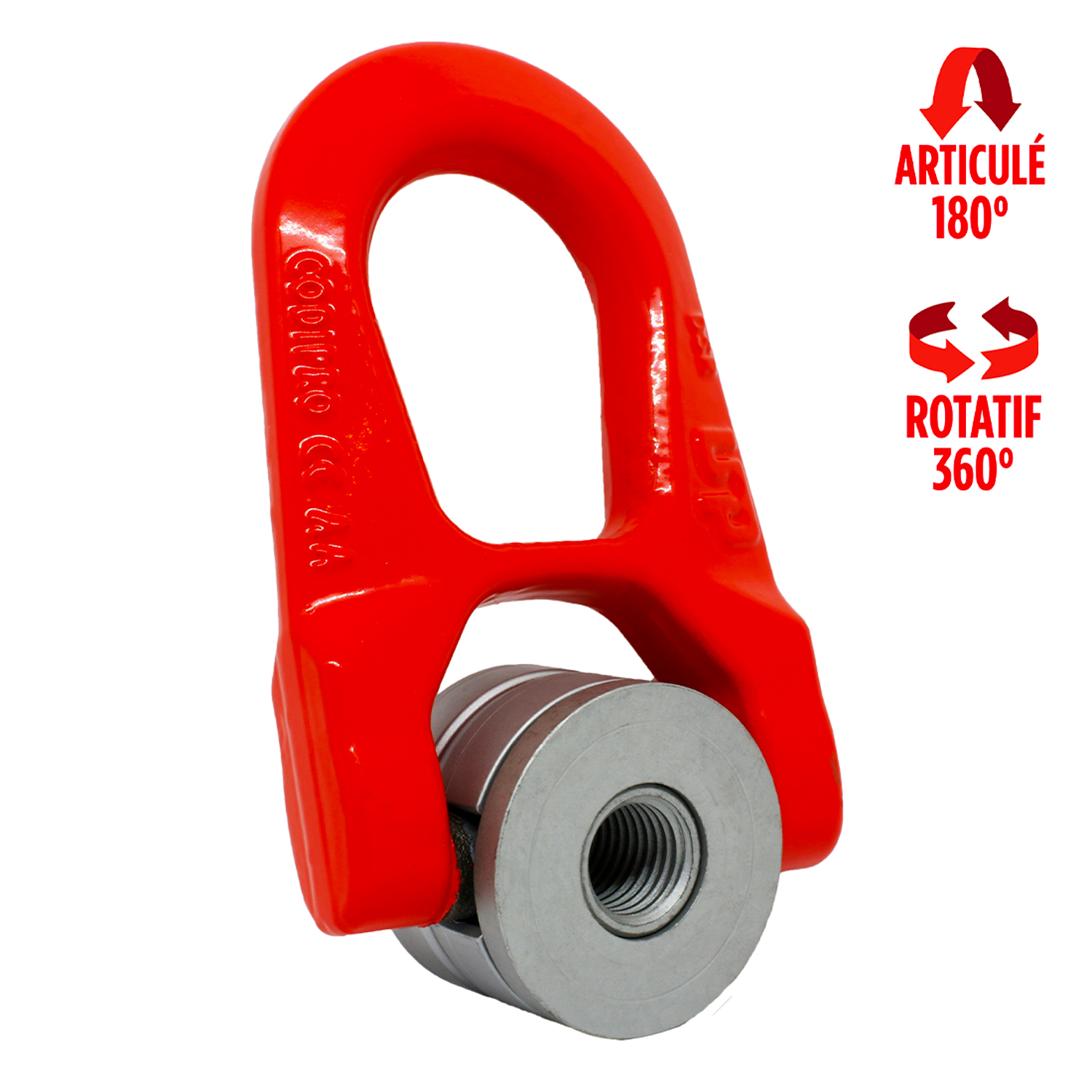

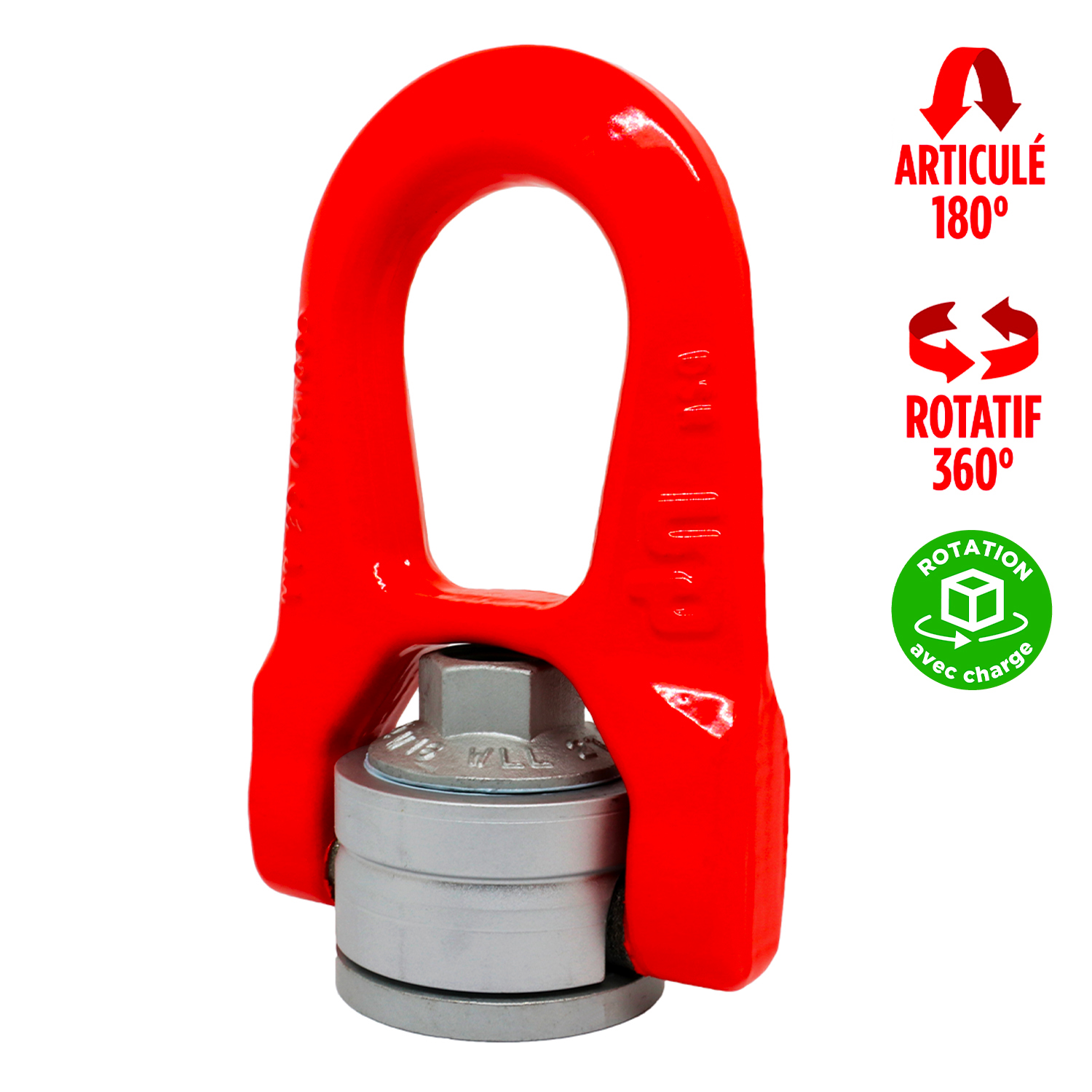

L’anneau de levage femelle FE.DSR est un anneau à double articulation. Il est composé d’un anneau en acier GRADUP conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue. L’anneau est articulé à 180° mais permet une rotation à 360°. Il est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage avec rotation continue sous charge.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau articulé et rotatif, Anneau femelle, Rotatif sous charge

Coefficients de sécurité 4:1 et 5:1
Pivotant sous charge
Rotation 360° – Pivotement 180°
Conforme à la Directive Machine2006/42/CE
Fabriqué selon la normeEN 1677-1
Traçabilité par code individuel

Code	CMU Coefficient 5:1	CMU Coefficient 4:1	Diamètre	Couple de serrage	L1	S	A	B	C	D	E	F	G	H	Poids
-	t	t	mm	Nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
FEDSRM8UP	0,4	0,5	M8 (x1,25)	6	45	20	45	40	45	53	38	17	76	13	0,9
FEDSRM10UP	0,7	0,9	M10 (x1,5)	10	45	20	45	40	45	53	38	17	76	13	0,9
FEDSRM12UP	1,05	1,3	M12 (x1,75)	15	45	20	45	40	45	53	38	17	76	13	0,9
FEDSRM14UP	1,4	1,8	M14 (x2)	30	45	20	45	40	45	53	38	17	76	13	0,9
FEDSRM16UP	2	2,3	M16 (x2)	50	45	20	45	40	45	53	38	17	76	13	0,9
FEDSRM18UP	2,3	2,3	M18 (x2,5)	70	62	24	62	55	60	83	55	25	115	19	2,6
FEDSRM20UP	2,5	2,5	M20 (x2,5)	100	62	24	62	55	60	83	55	25	115	19	2,6
FEDSRM22UP	3,3	4,5	M22 (x2,5)	120	62	24	62	55	60	83	55	25	115	19	2,6

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
