Anneau de levage à double articulation DSS femelle

Son atout : articulé et rotatif.
Charge maximale utile : 4,5 à 21 tonnes.

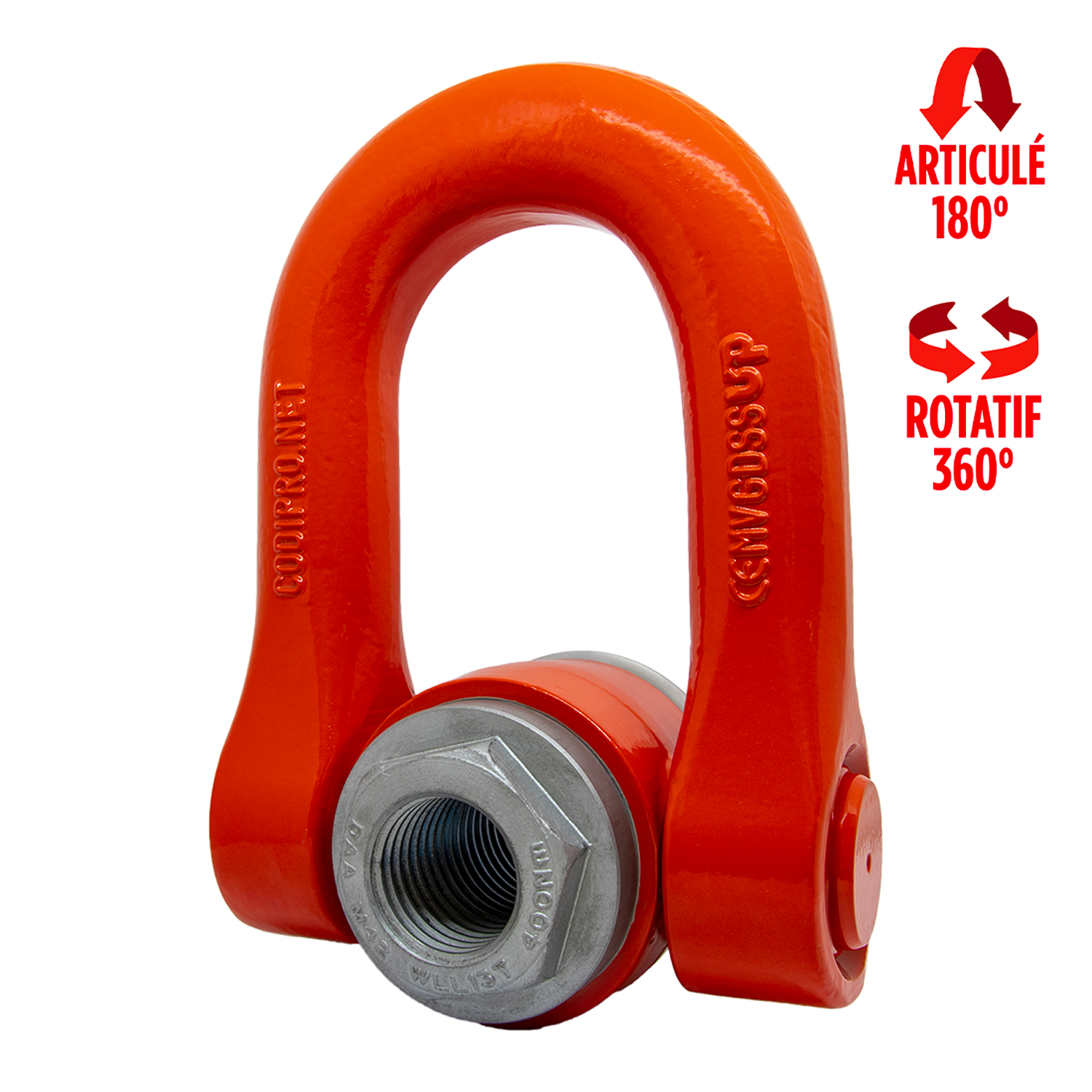

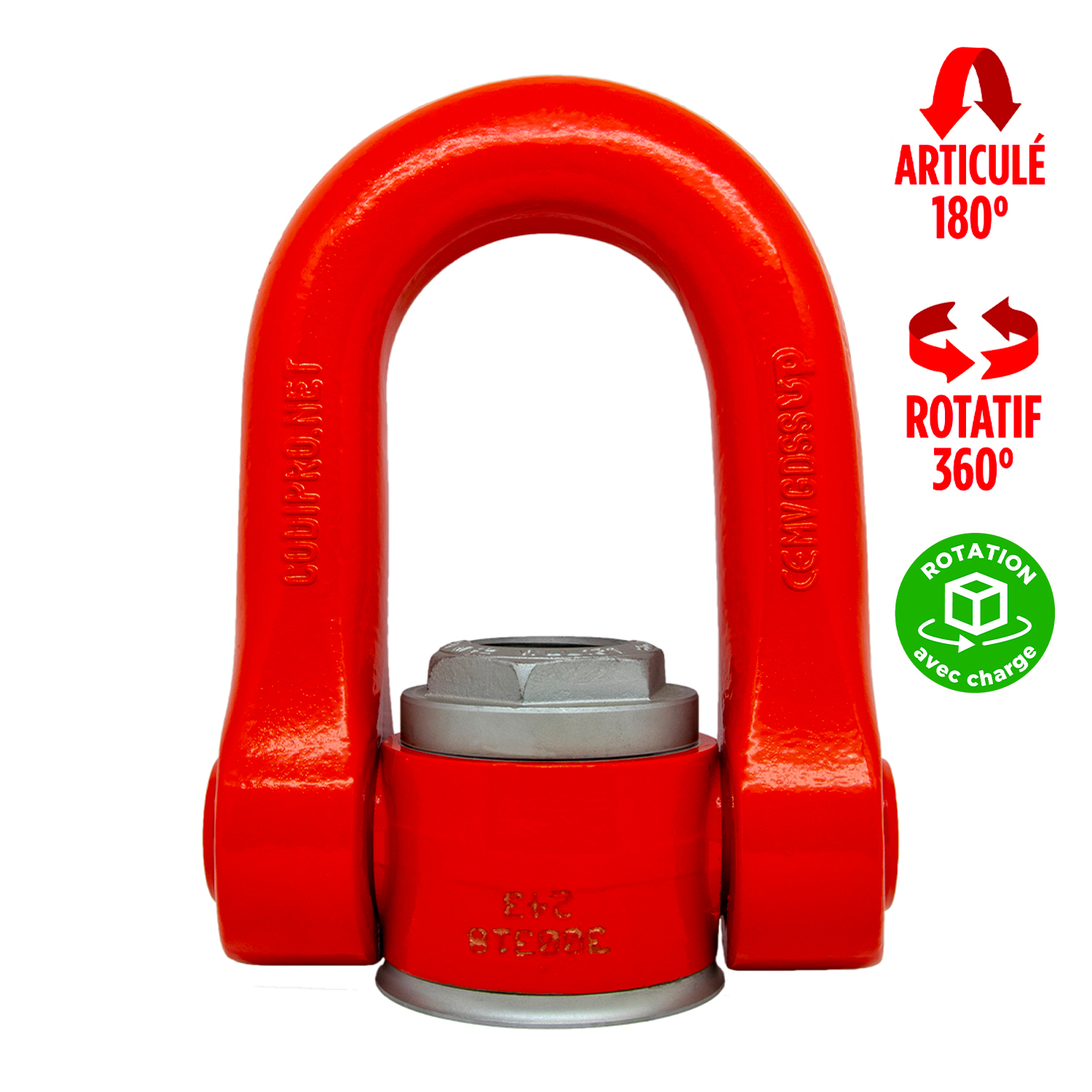

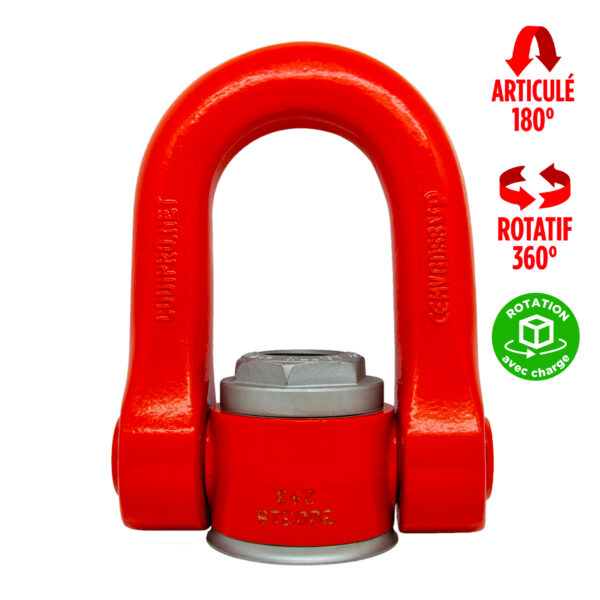

L’anneau de levage universel FE.DSS est un anneau à double articulation. Il est composé d’un anneau en acier GRADUP conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue. L’anneau est articulé à 180° mais permet une rotation à 360°. Il est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau articulé et rotatif, Anneau femelle, Rotatif sous charge

Coefficients de sécurité 4:1 et 5:1
Pivotant sous charge
Rotation 360° – Pivotement 180°
Conforme à la Directive Machine 2006/42/CE
Fabriqué selon la norme EN 1677-1
Traçabilité par code individuel

Code	Diametre	Couple de serrage	L1	S	A	B	C	D	E	F	G	Poids
-	mm	Nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
FEDSSM24UP	M24 (x3)	160	66	50	66	31	70	98	73	149	33	5,1
FEDSSM27UP	M27 (x3)	200	66	50	66	31	70	98	73	149	33	5,1
FEDSSM30UP	M30 (x3,5)	250	66	50	66	31	70	98	73	149	33	5,1
FEDSSM33UP	M33 (x3,5)	250	66	50	66	31	70	98	73	149	33	5,1
FEDSSM36UP	M36 (x4)	320	66	50	66	31	70	98	73	149	33	5,1
FEDSSM39UP	M39 (x4)	320	89	60	89	38	95	123	91	182	45	10
FEDSSM42UP	M42 (x4,5)	400	89	60	89	38	95	123	91	182	45	10
FEDSSM45UP	M45 (x4,5)	400	89	60	89	38	95	123	91	182	45	10
FEDSSM48UP	M48 (x5)	600	89	60	89	38	95	123	91	182	45	10
FEDSSM52UP	M52 (x5)	600	89	60	89	38	95	123	91	182	45	10

Charge maximale utile Coefficients de sécurité 4:1


Code	1 brin et levage à 0°	2 brins et levage à 0°	1 brin et levage à 90°	2 brins et levage à 90°	2 brins et levage de 0° à 45°	2 brins et levage de 45° à 60°	2 brins et levage Asymétrique	3/4 brins et levage de 0° à 45°	3/4 brins et levage de 45° à 60°	3/4 brins et levage Asymétrique
-	t	t	t	t	t	t	t	t	t	t
FEDSSM24UP	9	18	5,5	11	7,7	5,5	5,5	11,55	8,25	5,5
FEDSSM27UP	10	20	6,5	13	9,1	6,5	6,5	13,65	9,75	6,5
FEDSSM30UP	12	24	8,5	17	11,9	8,5	8,5	17,85	12,75	8,5
FEDSSM33UP	14,5	29	10,5	21	14,7	10,5	10,5	22,05	15,75	10,5
FEDSSM36UP	15	30	12	24	16,8	12	12	25,2	18	12
FEDSSM39UP	15	30	14	28	19,6	14	14	29,4	21	14
FEDSSM42UP	15	30	15	30	21	15	15	31,5	22,5	15
FEDSSM45UP	15	30	16	32	22	16	16	33,6	24	16
FEDSSM48UP	22	44	20	40	28	20	20	42	30	20
FEDSSM52UP	23	46	21	42	29,4	21	21	44,1	31,5	21

Charge maximale utile Coefficients de sécurité 5:1


Code	1 brin et levage à 0°	2 brins et levage à 0°	1 brin et levage à 90°	2 brins et levage à 90°	2 brins et levage de 0° à 45°	2 brins et levage de 45° à 60°	2 brins et levage Asymétrique	3/4 brins et levage de 0° à 45°	3/4 brins et levage de 45° à 60°	3/4 brins et levage Asymétrique
-	t	t	t	t	t	t	t	t	t	t
FEDSSM24UP	9	18	4,5	9	6,3	4,5	4,5	9,45	6,75	4,5
FEDSSM27UP	10	20	5,2	10,4	7,28	5,2	5,2	10,92	7,80	5,2
FEDSSM30UP	12	24	7,5	15	10,5	7,5	7,5	15,75	11,25	7,5
FEDSSM33UP	14,5	29	8	16	11,2	8	8	16,80	12	8
FEDSSM36UP	15	30	10	20	14	10	10	21	15	10
FEDSSM39UP	15	30	12	24	16,8	12	12	25,2	18	12
FEDSSM42UP	15	30	13	26	18,2	13	13	27,3	19,5	13
FEDSSM45UP	15	30	14,5	29	20,3	14	14,5	30,45	21,75	14,5
FEDSSM48UP	22	44	17	34	23,8	17	17	35,7	25,5	17
FEDSSM52UP	23	46	19	38	26,6	19	19	39,9	28,5	19

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
