Anneau de levage à simple articulation femelle FE.SEB

Son atout : Rotatif sous charge.
Charge maximale utile coefficient 4:1 de 0,5 à 11 tonnes.
Charge maximale utile coefficient 5:1 de 0,4 à 9 tonnes.

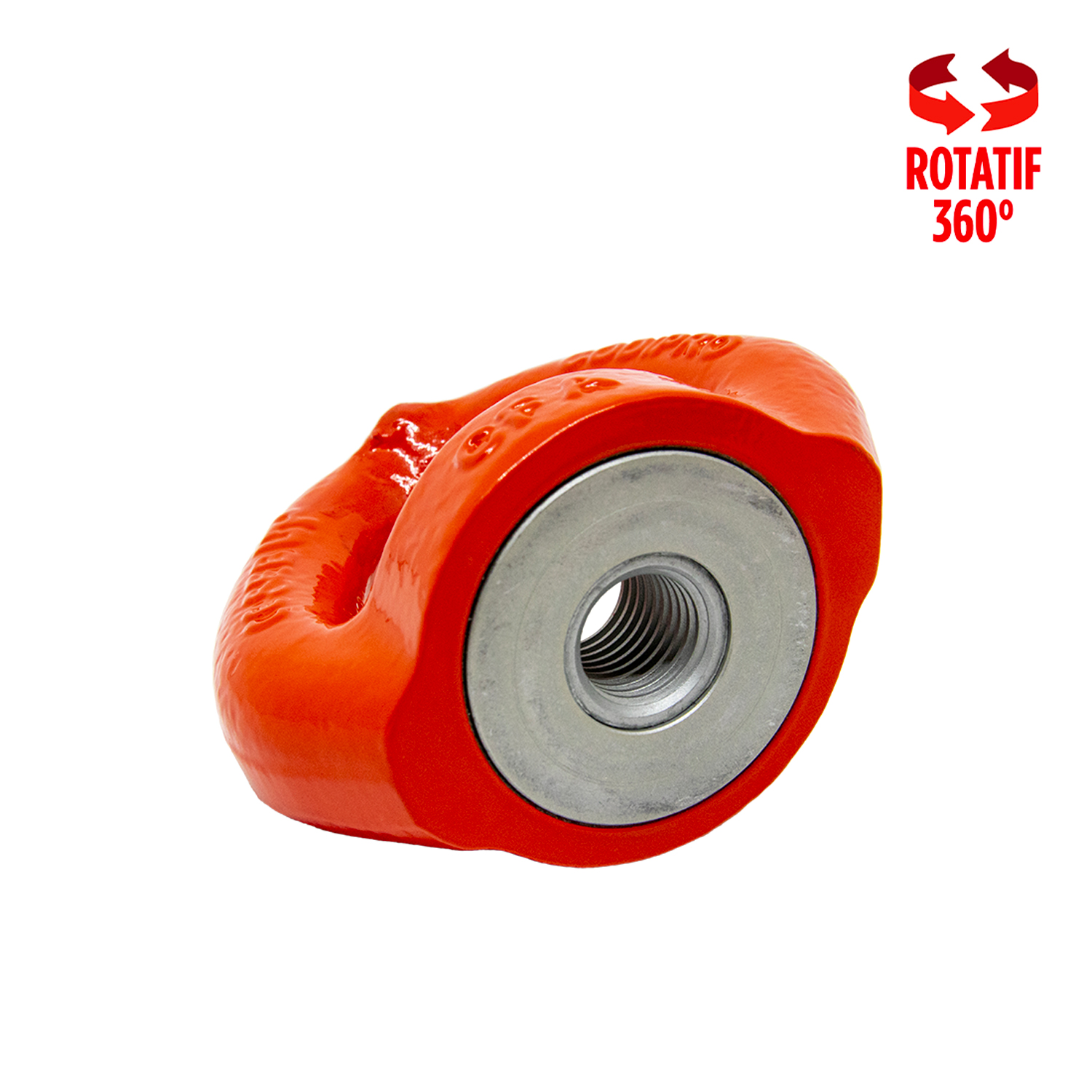

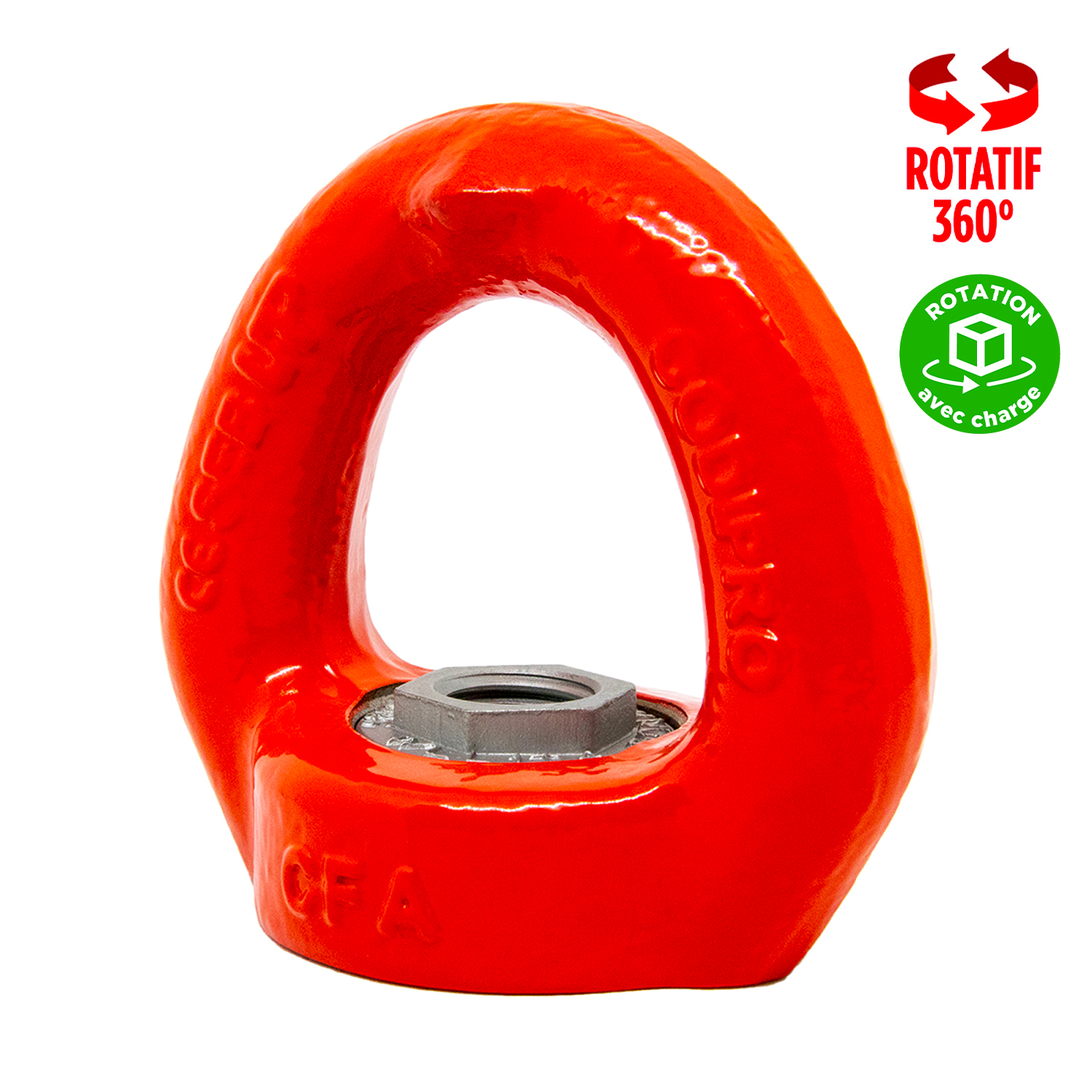

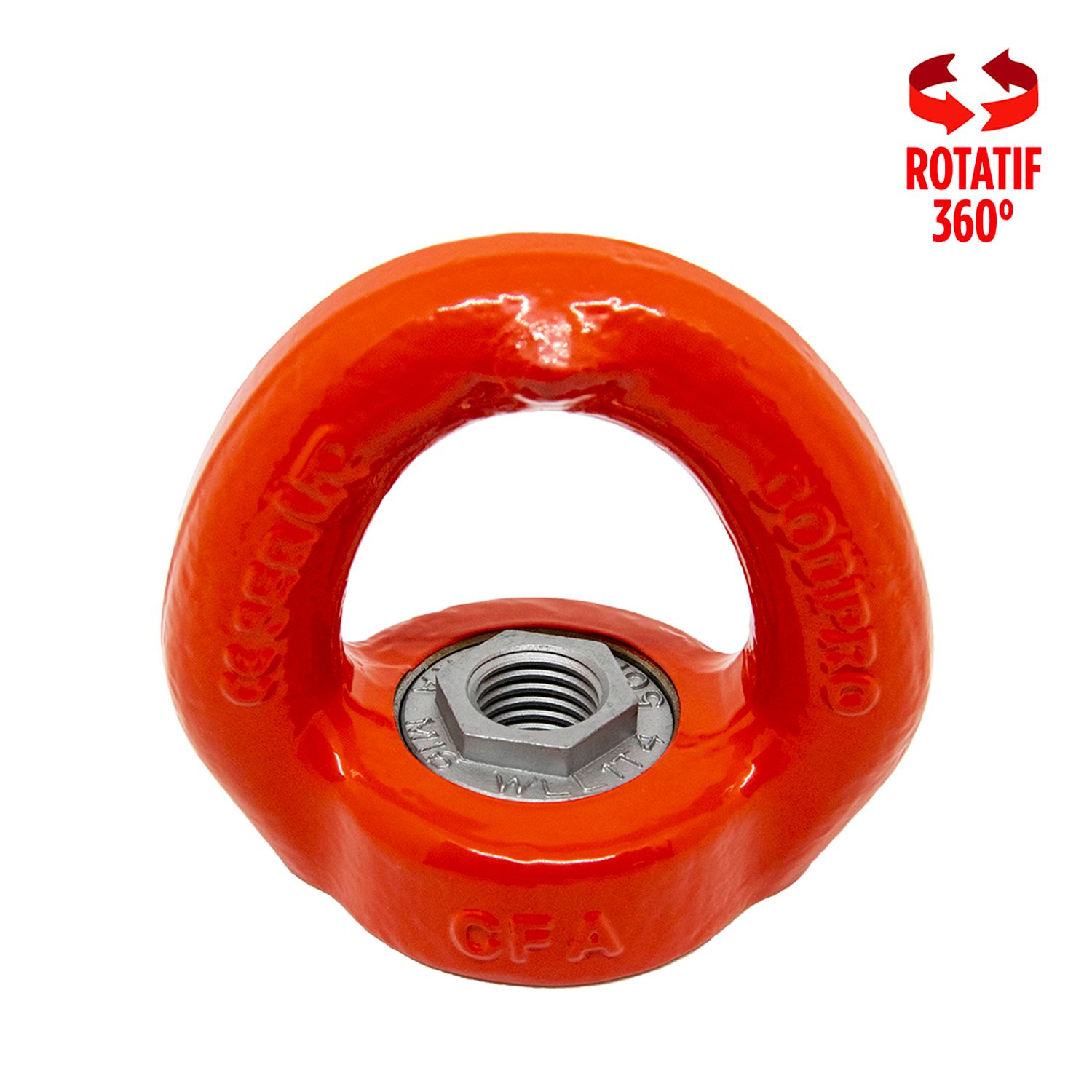

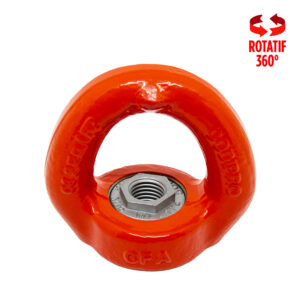

L’anneau de levage femelle FE.SEB est un anneau à simple articulation. Sa forme munie d’un système redresseur automatique permet une orientation optimale dans le sens de l’élingue. Il est composé d’un anneau en acier GRADUP qui permet au crochet de se déplacer parallèlement à la face d’appui de l’anneau en traction à 90°. Il est conçu pour réaliser des levages incluant des rotations de charges et est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau femelle, Anneau rotatif, Rotatif sous charge

Coefficients de sécurité 4:1 et 5:1
Pivotant sous charge
Rotation 360°
Conforme à la Directive Machine 2006/42/CE
Fabriqué selon la normeEN 1677-1
Traçabilité par code individuel

Code	Diamètre	Couple de serrage	L maxi	S	A	B	C	D	Poids
-	mm	Nm	mm	mm	mm	mm	mm	mm	Kg
FESEBM8UP	M8 (x1,25)	6	22	21	38	45	88	80	0,8
FESEBM10UP	M10 (x1,5)	10	22	21	38	45	88	80	0,8
FESEBM12UP	M12 (x1,75)	15	22	21	38	45	88	80	0,8
FESEBM16UP	M16 (x2)	50	22	21	38	45	88	80	0,8
FESEBM20UP	M20 (x2,5)	100	35	55	70	115	115	106	2,5
FESEBM24UP	M24 (x3)	160	48	40	77	94	168	155	6,3
FESEBM30UP	M30 (x3,5)	250	48	40	77	94	168	155	6,3
FESEBM36UP	M36 (x4)	320	48	40	77	94	168	155	6,3

Charge maximale utile avec coefficients de sécurité 4:1


Code	1 brin et levage à 0°	2 brins et levage à 0°	1 brin et levage à 90°	2 brins et levage à 90°	2 brins et levage de 0° à 45°	2 brins et levage de 45° à 60°	2 brins et levage Asymétrique	3/4 brins et levage de 0° à 45°	3/4 brins et levage de 45° à 60°	3/4 brins et levage Asymétrique
-	t	t	t	t	t	t	t	t	t	t
FESEBM8UP	0,8	1,6	0,5	1	0,7	0,5	0,5	1,05	0,75	0,5
FESEBM10UP	1,6	3,2	0,7	1,4	0,98	0,7	0,7	1,47	1,05	0,7
FESEBM12UP	1,9	3,8	0,9	1,8	1,26	0,9	0,9	1,89	1,35	0,9
FESEBM16UP	3,2	6,4	1,8	3,6	2,52	1,8	1,8	3,78	2,7	1,8
FESEBM20UP	6,5	13	2,7	5,4	3,78	2,7	2,7	5,67	4,05	2,7
FESEBM24UP	7	14	4,2	8,4	5,88	4,2	4,2	8,82	6,3	4,2
FESEBM30UP	10	20	6,3	12,6	8,82	6,3	6,3	13,23	9,45	6,3
FESEBM36UP	12	24	11	22	15,4	11	11	23,1	16,5	11

Charge maximale utile avec coefficients de sécurité 5:1


Code	1 brin et levage à 0°	2 brins et levage à 0°	1 brin et levage à 90°	2 brins et levage à 90°	2 brins et levage de 0° à 45°	2 brins et levage de 45° à 60°	2 brins et levage Asymétrique	3/4 brins et levage de 0° à 45°	3/4 brins et levage de 45° à 60°	3/4 brins et levage Asymétrique
-	t	t	t	t	t	t	t	t	t	t
FESEBM8UP	0,7	1,4	0,4	0,8	0,56	0,4	0,4	0,84	0,6	0,4
FESEBM10UP	1,2	2,4	0,5	1	0,7	0,5	0,5	1,05	0,75	0,5
FESEBM12UP	1,7	3,4	0,8	1,6	1,12	0,8	0,8	1,68	1,2	0,8
FESEBM16UP	3,2	6,4	1,4	2,8	1,96	1,4	1,4	2,94	2,1	1,4
FESEBM20UP	5	10	2	4	2,8	2	2	4,2	3	2
FESEBM24UP	7	14	3,4	6,8	4,76	3,4	3,4	7,14	5,1	3,4
FESEBM30UP	8,5	17	5,5	11	7,7	5,5	5,5	11,55	8,25	5,5
FESEBM36UP	12	24	9	18	12,6	9	9	18,9	13,5	9

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Non destiné au levage de personnes

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
