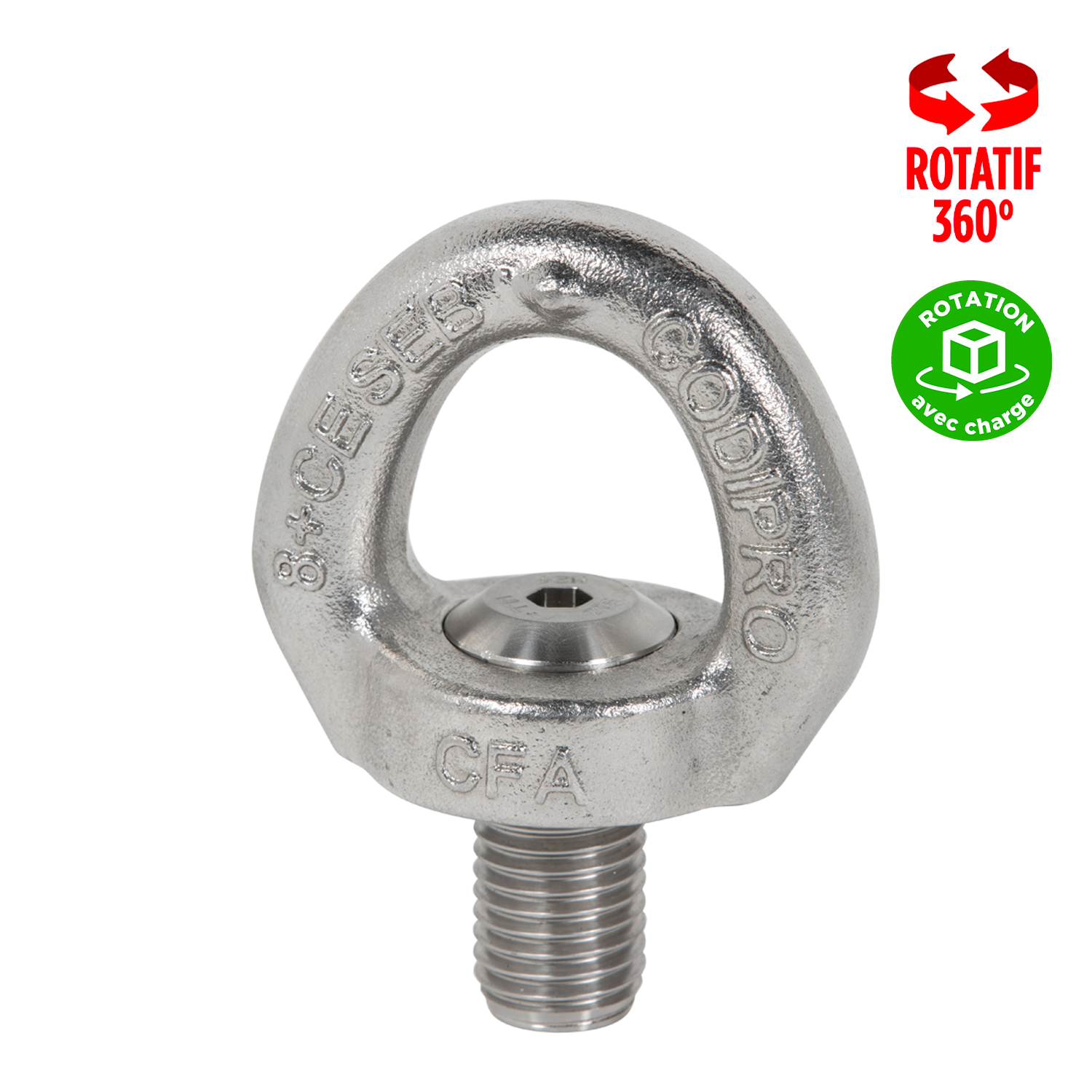

Anneau de levage en inox à simple articulation SS.SEB

Son atout : rotatif sous charge.
Charge maximale utile : de 0,55 à 2,5 tonnes.

L’anneau de levage en inox SS.SEB est un anneau de levage à simple articulation. Sa forme munie d’un système redresseur automatique permet une orientation optimale dans le sens de l’élingue. Il est composé d’un anneau en acier inoxydable qui assure une résistance optimale face à la corrosion. Il est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.

Catégorie : Anneaux de levage Étiquettes : Anneau mâle, Anneau rotatif, Inox, Rotatif sous charge

Filetages métriques standards disponibles: M 12 à M 24 – CMU de 0,55 t à 2,50 t
Coefficients de sécurité 4:1 et 5:1
Pivotant sous charge
Rotation 360°
Acier inoxydable 316L
Conforme à la Directive Machine 2006/42/CE
Fabriqué selon la norme EN 1677-1

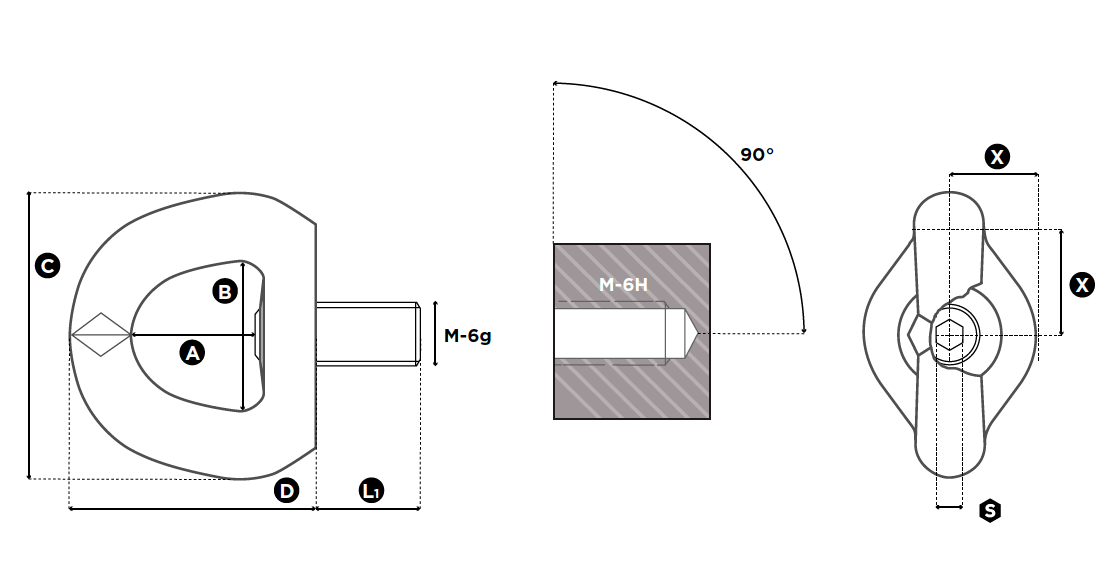

Code	Filetage	Couple de serrage	L1	S	A	B	C	D	Poids
-	mm	Nm	mm	mm	mm	mm	mm	mm	Kg
SS.SEBM12	M12 (x1,75)	15	21	8	38	45	90	80	0,8
SS.SEBM16	M16 (x2)	50	27	8	38	45	90	80	0,82
SS.SEBM20	M20 (x2,5)	100	30	8	38	45	90	80	0,84
SS.SEBM24	M24 (x3)	100	36	8	38	45	90	80	0,90

Charge maximale utile t’officient 5:1


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
SS.SEBM12	0,55	1,1	0,55	1,1	0,77	0,55	0,55	1,15	0,83	0,55
SS.SEBM16	1,2	2,4	1,2	2,4	1,68	1,2	1,2	2,52	1,8	1,2
SS.SEBM20	1,5	3	1,5	3	2,1	1,5	1,5	3,15	2,25	1,5
SS.SEBM24	2,5	5	2,5	5	3,5	2,5	2,5	5,25	3,75	2,5

Charge maximale utile t’officient 4:1


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
SS.SEBM12	0,55	1,1	0,55	1,1	0,77	0,55	0,55	1,15	0,83	0,55
SS.SEBM16	1,2	2,4	1,2	2,4	1,68	1,2	1,2	2,52	1,8	1,2
SS.SEBM20	1,5	3	1,5	3	2,1	1,5	1,5	3,15	2,25	1,5
SS.SEBM24	2,5	5	2,5	5	3,5	2,5	2,5	5,25	3,75	2,5

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
