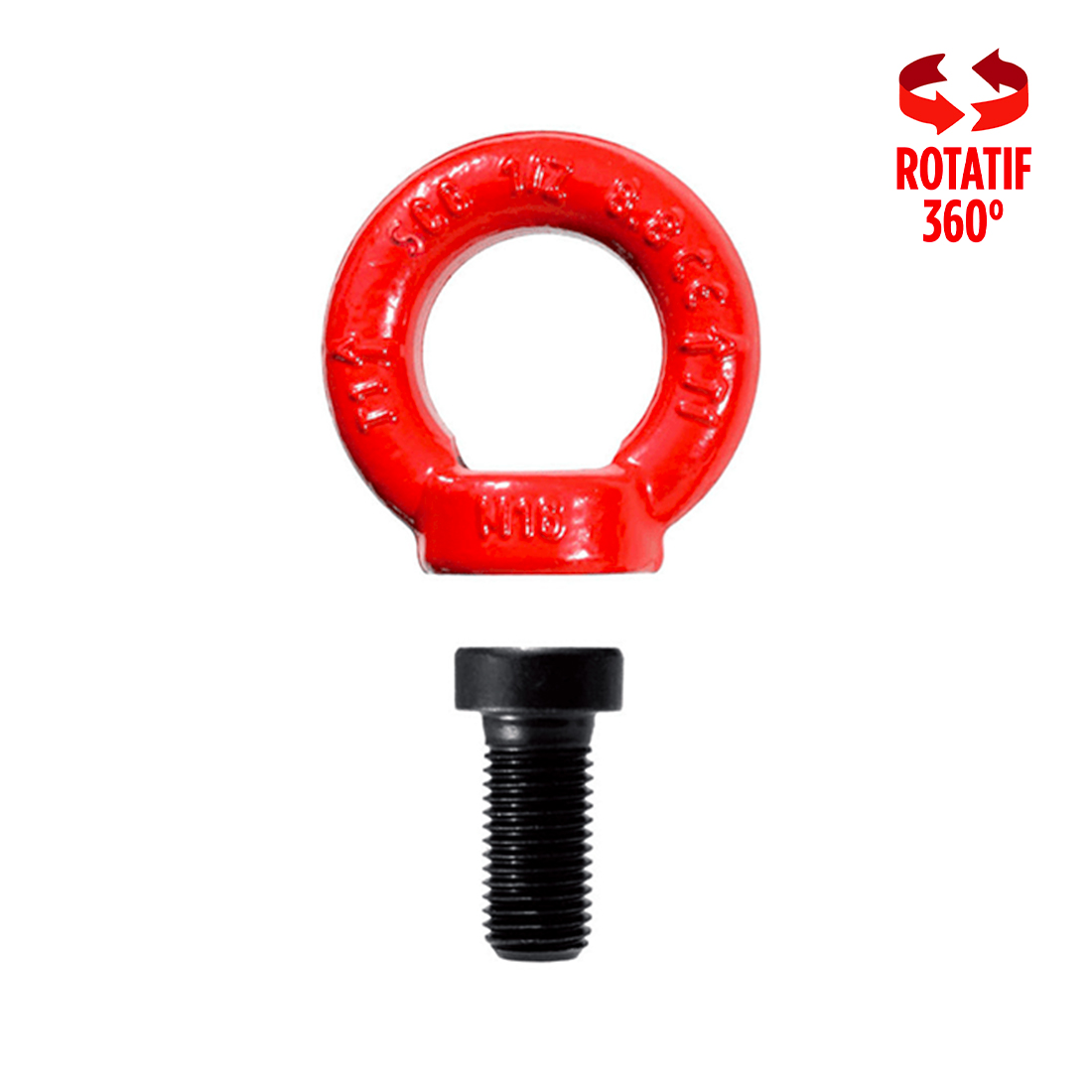

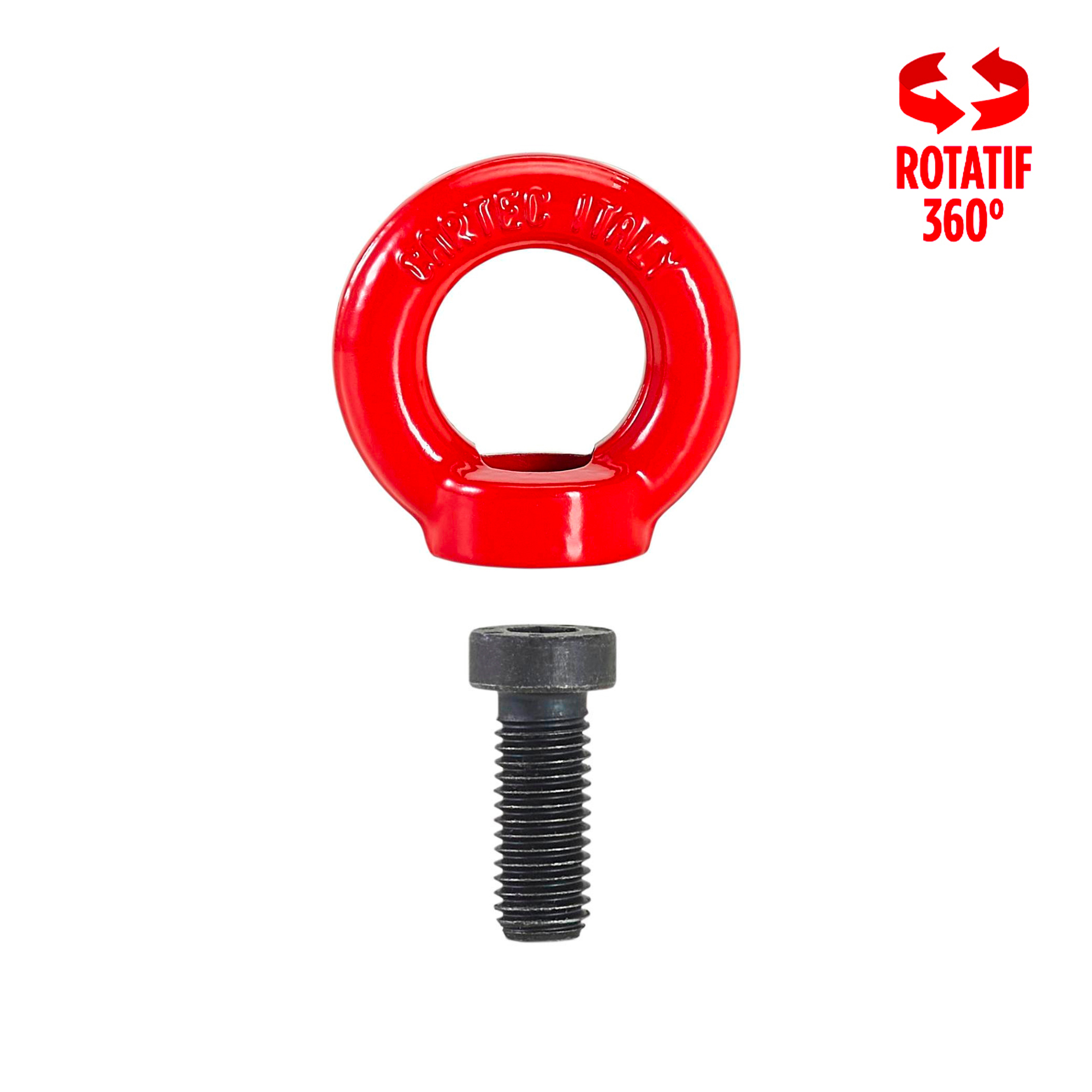

Anneau de levage mâle orientable à haute résistance C801

Son atout : un anneau ajustable à 360° après fixation.
Charge maximale utile pour Levage à 0° : de 400 kg à 12 tonnes

Cet anneau de levage mâle orientable à haute résistance est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.
La particularité de cet ancrage est de pouvoir orienté l’anneau dans la position désirée avant serrage complet effectué avec clé allen non fournie.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau mâle, Anneau rotatif

Matière : Acier allié, trempé et revenu, Grade 80

Finition : Peinture époxy rouge

Marquage : CMU, Lot de traçabilité, CE, Fabricant,

Coefficient de sécurité : 4


Code	Filetage	A	B	C	D	F	H	L	Poids
-	mm	mm	mm	mm	mm	mm	mm	mm	Kg
C80106	M6	25	45	25	6	10	45	15	0,090
C80108	M8	25	45	25	8	10	45	15	0,090
C80110	M10	25	45	25	10	10	45	16	0,110
C80112	M12	35	63	35	12	14	62	22	0,270
C80114	M14	35	63	35	14	14	62	20	0,290
C80116	M16	35	63	35	16	14	62	29	0,310
C80120	M20	50	90	50	20	20	90	32	0,860
C80124	M24	50	90	50	24	20	90	40	0,900
C80130	M30	60	108	65	30	24	109	45	1,700


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	3/4 brins 0°/45°	3/4 brins 45°/60°
-	t	t	t	t	t	t	t	t
C80106	0,4	0,8	0,1	0,2	0,14	0,1	0,2	0,14
C80108	0,8	1,6	0,2	0,4	0,28	0,2	0,4	0,28
C80110	1	2	0,25	0,5	0,35	0,25	0,5	0,35
C80112	1,6	3,2	0,4	08	0,56	0,4	08	0,56
C80114	3	6	0,75	1,5	1	0,75	1,5	1
C80116	4	8	1	2	1,4	1	2	1,4
C80120	6	12	1,5	3	2,1	1,5	3	2,1
C80124	8	16	2	4	2,8	2	4	2,8
C80130	12	24	3	6	4,2	3	6	4,2

Attention

Il est impératif de consulter la notice d’utilisation du fabricant

Non destiné au levage de personnes.
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
