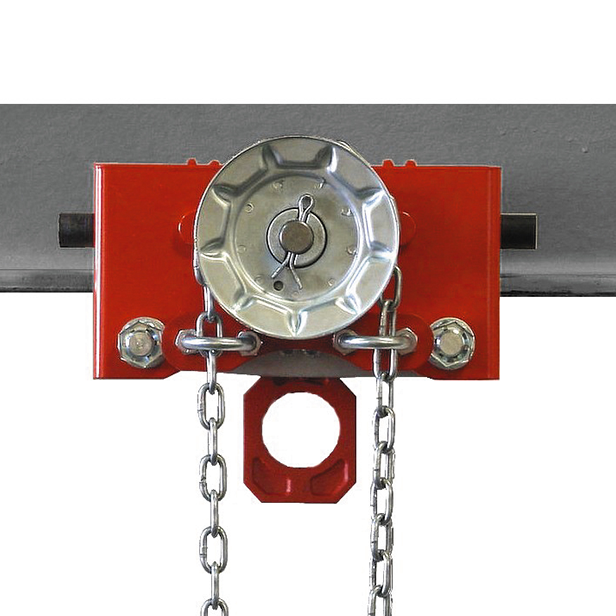

Chariot monorail 20/94 AFH

Avec anti-chute et anti-basculement

Adaptable sur tous les profils de roulement standard

Oeillet de suspension

Galets avec roulements à billes

Traverses, entretoises et bagues zinguées

Fabrication Européenne

Aussi disponible comme chariot à pousser, électrique ou pneumatique

Catégorie : Chariot - Griffe

Référence	Capacité	Largeur de fer		Modèle standard	Poids du mètre suppl.
	kg	1N mm	2N mm	m	kg	kg
20/94AFH/0.5/3M	500	50 – 146	147 – 302	3,0	9,2	11,0
20/94AFH/1/3M	1000	50 – 179	180 – 310	3,0	17,3	18,3
20/94AFH/2/3M	2000	66 – 185	186 – 310	3,5	33,	36,1
20/94AFH/3.2/3M	3200	74 – 196	197 – 310	6,5	63,9	68,1
20/94AFH/4/3M	4000	74 – 196	197 – 310	6,5	63,9	68,1
20/94AFH/5/3M	5000	74 – 192	193 – 310	7,0	76,3	79,5
20/94AFH/6.3/3M	6300	119 – 215	216 – 312	8,0	164,8	169,6
20/94AFH/7.5/3M	7500	119 – 215	216 – 312	8,0	164,8	169,6
20/94AFH/10/3M	10000	119 – 215	216 – 312	8,0	164,8	169,6
20/94AFH/12/3M	12000	119 – 215	160 – 310	8,0	164,8	169,6
20/94AFH/15/3M	15000	160 – 310	160 – 310	–	–	–
20/94AFH/20/3M	20000	160 – 310	160 – 310	–	–	–
20/94AFH/25/3M	25000	160 – 310	160 – 310	–	–	–

Fiche technique

Télécharger la fiche technique

Notice d'utilisation

Télécharger la notice d’utilisation
