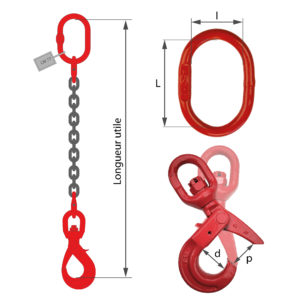

Code | Diamètre | Charge maximale utile à 90° | Longueur utile | Poids | Poids du mètre supplémentaire | Dimensions maille de tête | Dimensions crochet | ||
mm | t | m | kg | kg | L mm | l mm | d mm | p mm | |
EC/1B06/01/E | 6 | 1,12 | 1 | 1,71 | 0,8 | 120 | 70 | 35 | 28 |
EC/1B08/01/E | 8 | 2 | 1 | 2,78 | 1,4 | 120 | 70 | 43 | 34 |
EC/1B10/01/E | 10 | 3,15 | 1 | 4,48 | 2,2 | 140 | 80 | 56 | 45 |
EC/1B13/01/E | 13 | 5,30 | 1 | 8,76 | 3,8 | 160 | 95 | 69 | 54 |
EC/1B16/01/E | 16 | 8 | 1 | 13,61 | 5,7 | 190 | 110 | 80 | 62 |
EC/1B20/01/E | 20 | 12,50 | 1 | 25,82 | 9 | 230 | 130 | 83 | 81 |
EC/1B22/01/E | 22 | 15 | 1 | * | 10,9 | 275 | 150 | 88 | 82 |
EC/1B26/01/E | 26 | 21,2 | 1 | * | 15,2 | 340 | 180 | 95,5 | 110 |
EC/1B32/01/E | 32 | 31,5 | 1 | * | 23 | 350 | 190 | 150 | 168 |
Le tableau ci-dessus indique les caractéristiques pour des élingues de 1m de long.
Toutes nos élingues sont fabriquées sur mesures afin de correspondre à vos besoins.
Pour estimer le poids de votre élingue, il vous suffit d’additionner le poids de base avec le poids des mètres de chaines supplémentaires. Exemple pour une élingue de 6 m en diamètre 10 mm : 4,48 Kg + 11 Kg (5 x 2,2 Kg) l’élingue pèse donc au total 15,48 Kg.
* Mesures de poids en cours de réalisation.
