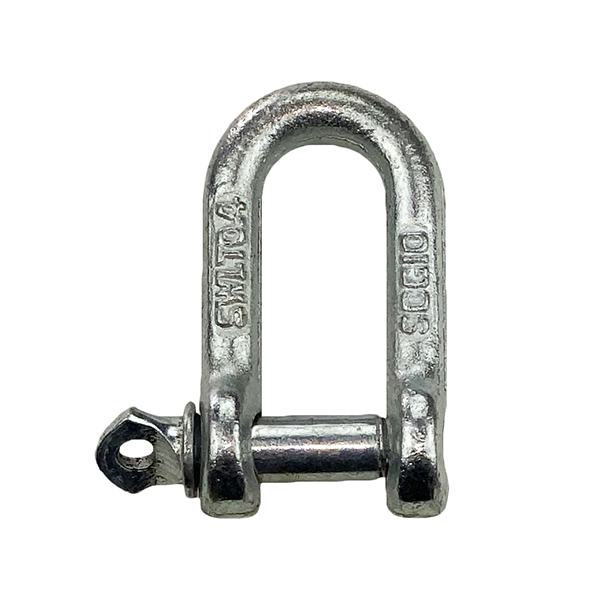

Manille droite MD

la manille droite MD avec axe vissé est un accessoire de suspension conçu pour réaliser des connexions fiables entre différents équipements.

Non destiné au levage de charges ou de personnes.

Catégorie : Accessoires de suspension

Description

Matière : Acier Fe 430 B
Finition : Zinguée
Marquage : Fabricant, ø, CMU, CE, Lot

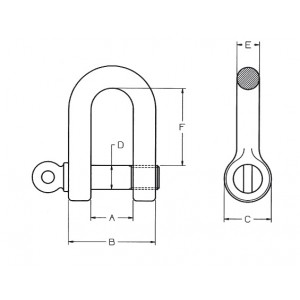

Code	CMU	A	B	C	D	E	F	Poids
Code	Kg	mm	mm	mm	mm	mm	mm	Kg
MD/05	70	8	18	12	5	5	23	0,020
MD/06	100	11	23	14	6	6	29	0,040
MD/08	250	16	32	18	8	8	37	0,080
MD/10	400	19	38	21	10	10	41	0,110
MD/11	470	23	45	26	11	11	48	0,200
MD/12	630	26	50	28	12	12	54	0,250
MD/14	750	28	56	30	14	14	57	0,340
MD/16	1000	30	64	35	16	16	63	0,510
MD/18	1300	28	64	37	18	18	62	0,750
MD/20	1600	35	68	39	20	18,5	65	0,940
MD/22	2000	41	83	44	22	21	75	1,300
MD/25	2500	36	80	50	25	22	81	1,600
MD/28	3150	40	88	56	28	24	90	2,000
MD/32	4000	45	99	64	32	27	99	2,900
MD/36	5000	50	110	74	36	30	109	4,300
MD/40	6300	55	123	80	40	34	120	6,000
MD/42	8000	60	136	85	42	38	131	7,400
MD/45	10000	65	149	90	45	42	135	10,000
MD/50	12500	70	165	103	48	47	155	13,700
MD/56	16000	80	184	114	56	52	170	16,600
MD/63	20000	90	204	128	60	57	190	26,500
