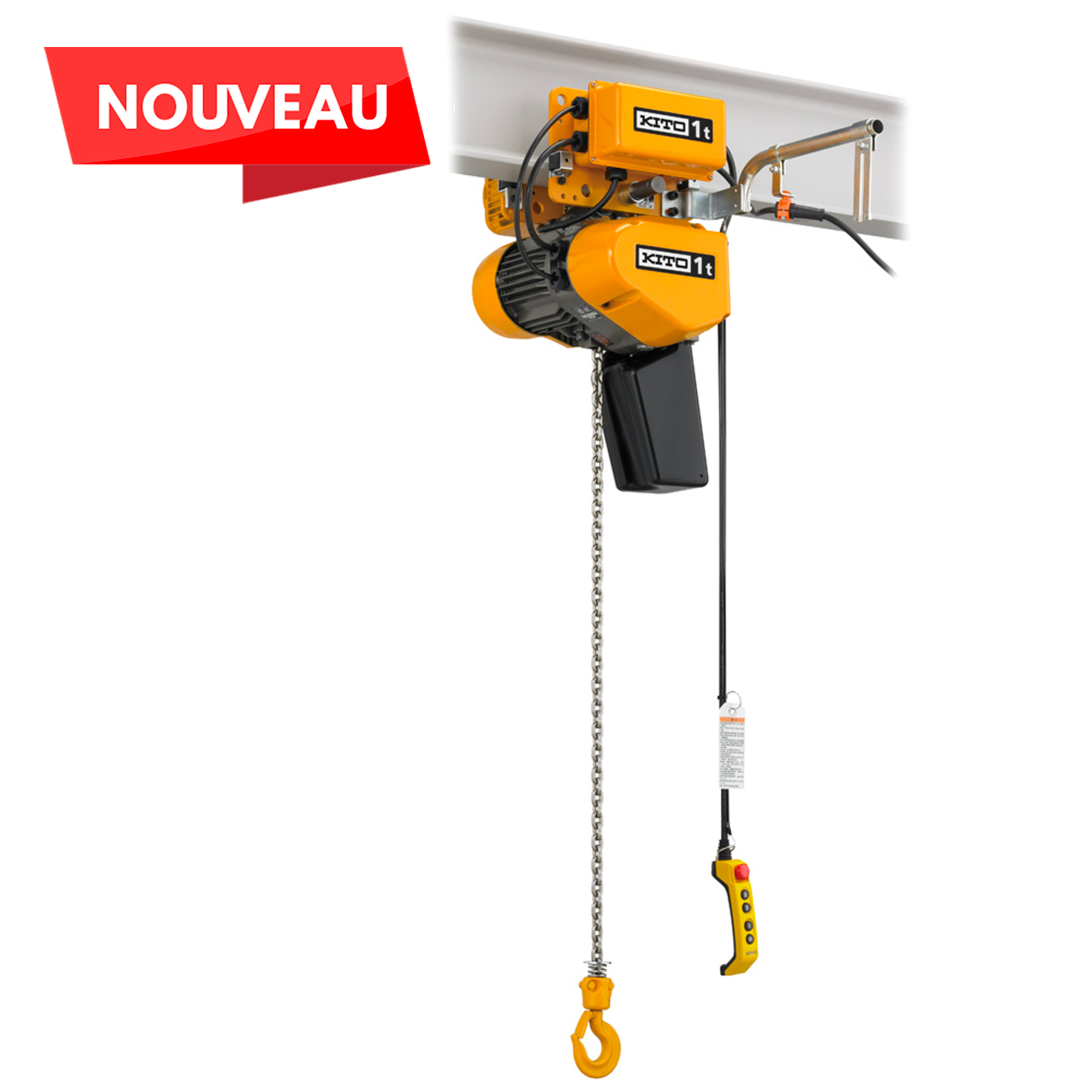

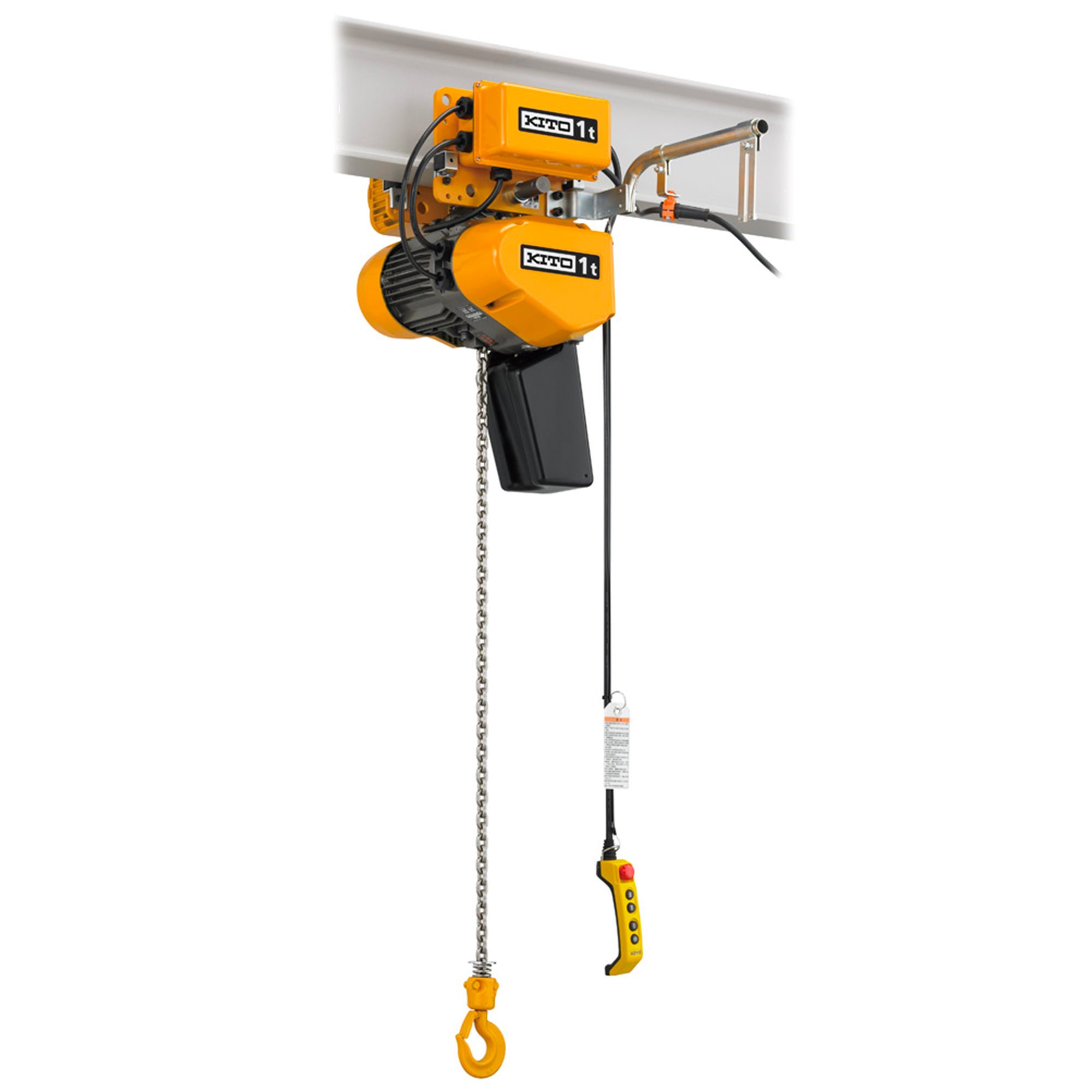

Palan électrique a chaine avec chariot motorisé EQM

Charge maximale utile : 125 kg à 1 000 kg

Le EQM est un palan électrique à chaîne avec chariot motorisé qui se caractérise par sa compacité et ses dimensions réduites. L’EQM offre une réduction de 23 % du poids propre par rapport à la série de palans électriques à chaîne ER2. Avec des capacités de charge de 125 kg, 250 kg, 500 kg et 1 000 kg, le palan électrique à chaîne peut être utilisé pour tous types de tâches quotidiennes.

Catégories : Nouveautés, Palan électrique combiné avec chariot électrique

400 V / 50 Hz triphasé
Variateur de vitesse de série : souplesse de levage avec rampes d’accélération et décélération
Frein Pull-rotor extrêmement durable et fiable
Tension de commande 24 V
Interrupteur de fin de course haut et bas
Moteur ventilé
Levage en bi-vitesses réglables, et vitesse de levage 1,3 fois plus élevéesqu’à 30 % de la charge nominale
Protection thermique du moteur
Protection électronique contre les surcharges contrôlée par un variateurde fréquences et limiteur de couple à friction à longue durée de vie
Compteur horaire /compteur de cycles de charge
Carter en aluminium injecté, structure robuste
Chaîne de levage nickelée résistante à la corrosion Grade 80
Temperature d’utilisation de -20°C à +40°C, humidité 85 %
Largeur de fer : 58 cm – 163 cm (version élargie de 164 cm – 305 cm en option)

Code	CMU	Nb de brin	Hauteur de levage standard	Poids 1 m de chaîne supp	Réglage largeur du profil	Rayon de courbure mini	Vitesse de levage Charge 0 - 30%	Vitesse de levage Charge 30 - 100%	Petite vitesse de levage	Puissance moteur	Vitesse chariot	Hauteur perdue	Poids
-	Kg	-	m	Kg	mm	mm	m/min	m/min	m/min	kW	m/mm	mm	Kg
KEQM001IS	125	1	3	0,71	50-163	800	22,1	17	2,8	0,4	24/4	420	64
KEQM003IS	250	1	3	0,71	50-163	800	13	10	1,7	0,4	24/4	420	64
KEQM005IS	500	1	3	0,71	50-163	800	9,9	7,6	1,3	0,4	24/4	440	66
KEQM010IS	1000	1	3	1,14	50-163	800	9,2	7,1	1,2	0,4	24/4	490	49

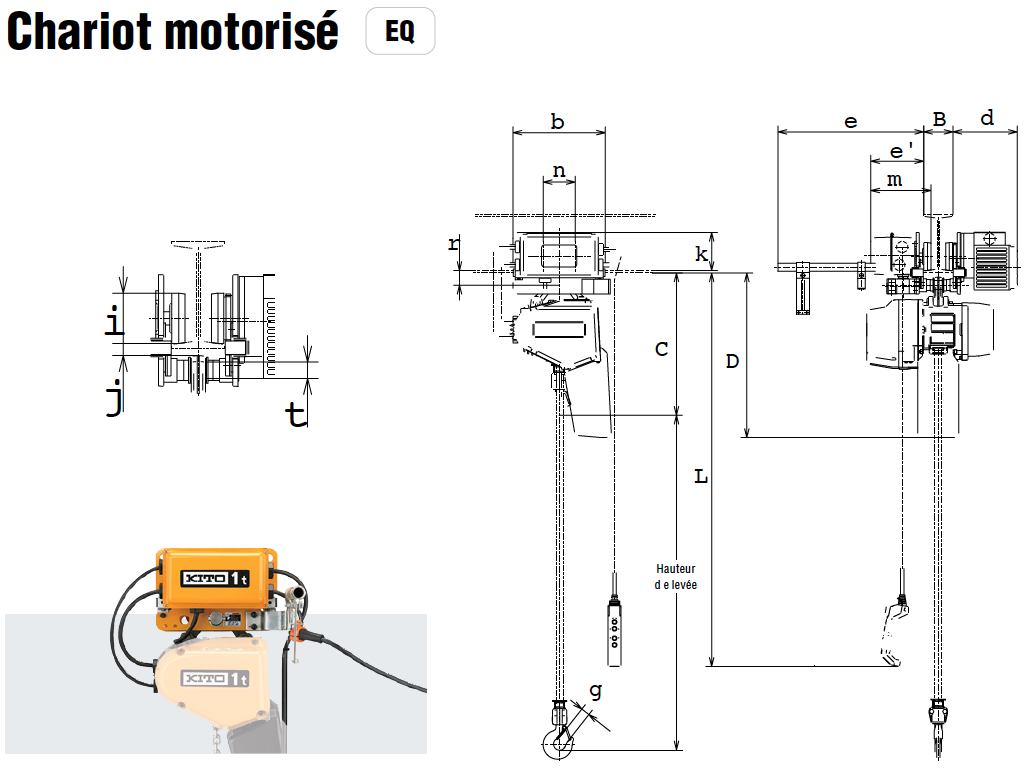

Code	CMU	C	D	b	d	e	e'	g	i	j	k	m	n	r	t
-	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
EQM001IS-IS	125	420	515	315	220	515	179	27	95	27	130	205	109	51	31
EQM003IS-IS	250	420	515	315	220	515	179	27	95	27	130	205	109	51	31
EQM005IS-IS	500	440	515	315	220	515	179	27	95	27	130	205	109	51	31
EQM010IS-IS	1000	490	565	315	220	515	179	27	95	27	130	205	109	51	31
