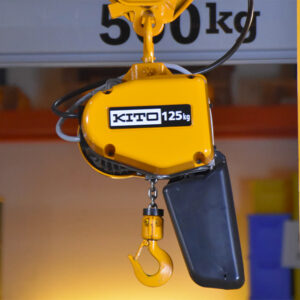

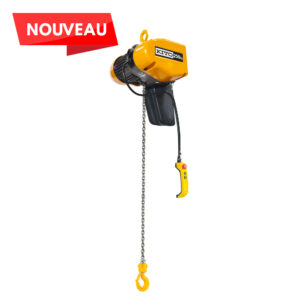

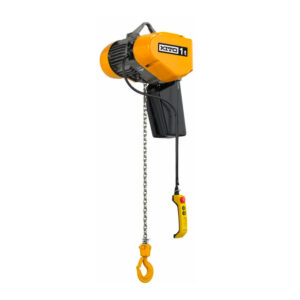

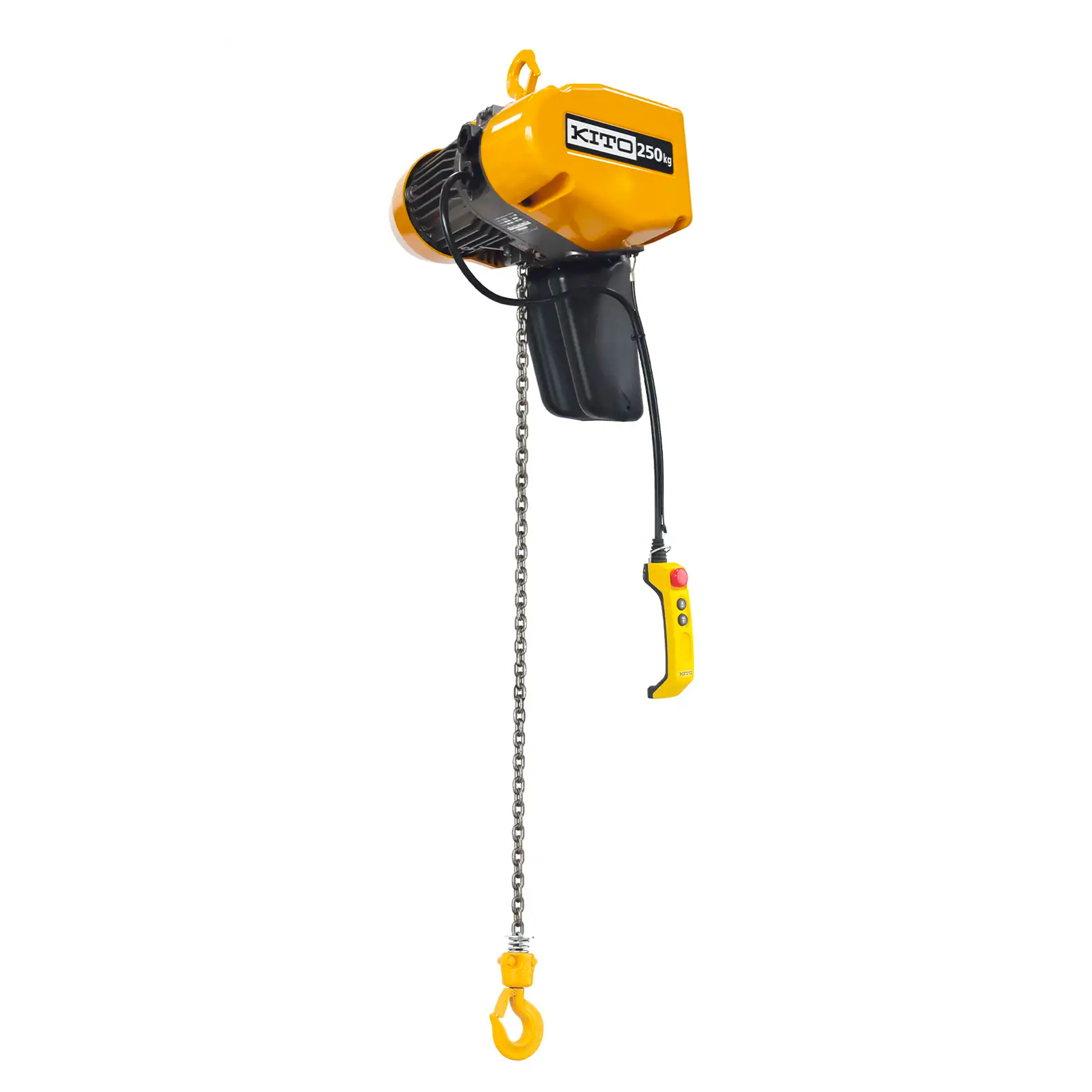

Palan electrique a chaine EQ

Charge maximale utile : 125 kg à 1 000 kg

Ce palan électrique à chaîne avec chariot se caractérise particulièrement par sa compacité et ses dimensions réduites. L’EQ offre une réduction de 23 % du poids propre par rapport à la série de palans électriques à chaîne ER2. Avec des capacités de charge de 125 kg, 250 kg, 500 kg et 1 000 kg, le palan électrique à chaîne peut être utilisé pour tous types de tâches quotidiennes.

Catégories : Nouveautés, Palan électrique

400 V / 50 Hz triphasé
Variateur de vitesse de série : souplesse de levage avec rampes d’accélération et décélération
Frein Pull-rotor extrêmement durable et fiable
Tension de commande 24 V
Interrupteur de fin de course haut et bas
Moteur ventilé
Levage en bi-vitesses réglables, et vitesse de levage 1,3 fois plus élevéesqu’à 30 % de la charge nominale
Protection thermique du moteur
Protection électronique contre les surcharges contrôlée par un variateurde fréquences et limiteur de couple à friction à longue durée de vie
Compteur horaire /compteur de cycles de charge
Carter en aluminium injecté, structure robuste
Chaîne de levage nickelée résistante à la corrosion Grade 80
Temperature d’utilisation de -20°C à +40°C, humidité 85 %

Code	Fixation	CMU	Nb de brin	Hauteur de levage standard	Poids du mètre de chaine suppl.	Vitesse de levage Charge 0 - 30%	Vitesse de levage Charge 30 - 100%	Petite vitesse de levage	Facteur de marche	Classification	Hauteur perdue	Poids
-	-	Kg	-	m	Kg	m/min	m/min	m/min	%ED	FEM/ISO	mm	Kg
KEQ001ISB	Bretelle	125	1	3	0,71	22,1	17/2,8	2,8	40/20	3m/M6	395	30
KEQ003ISB	Bretelle	250	1	3	0,71	13	10/1,7	1,7	40/20	3m/M6	395	30
KEQ005ISB	Bretelle	500	1	3	0,71	9,9	7,6/1,3	1,3	40/20	3m/M6	410	32
KEQ010ISB	Bretelle	1000	1	3	1,14	9,2	7,1/1,2	1,2	40/20	3m/M6	465	42
KEQ001IS	Crochet	125	1	3	0,71	22,1	17/2,8	2,8	40/20	3m/M6	395	30
KEQ003IS	Crochet	250	1	3	0,71	13	10/1,7	1,7	40/20	3m/M6	395	30
KEQ005IS	Crochet	500	1	3	0,71	9,9	7,6/1,3	1,3	40/20	3m/M6	410	32
KEQ010IS	Crochet	1000	1	3	1,14	9,2	7,1/1,2	1,2	40/20	3m/M6	465	42

Code	CMU	C Crochet	C bretelle	D Crochet	D bretelle	a	b	d	e	f	g	h	i
-	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
KEQ001ISB / KEQ001IS	125	440	395	533	485	417	367	230	187	298	27	137	128
KEQ003ISB / KEQ003IS	250	440	395	533	485	417	367	230	187	298	27	137	128
KEQ005ISB / KEQ005IS	500	458	410	533	485	417	367	230	187	298	27	137	128
KEQ010ISB / KEQ010IS	1000	525	465	598	535	433	403	245	188	332	31	154	142
