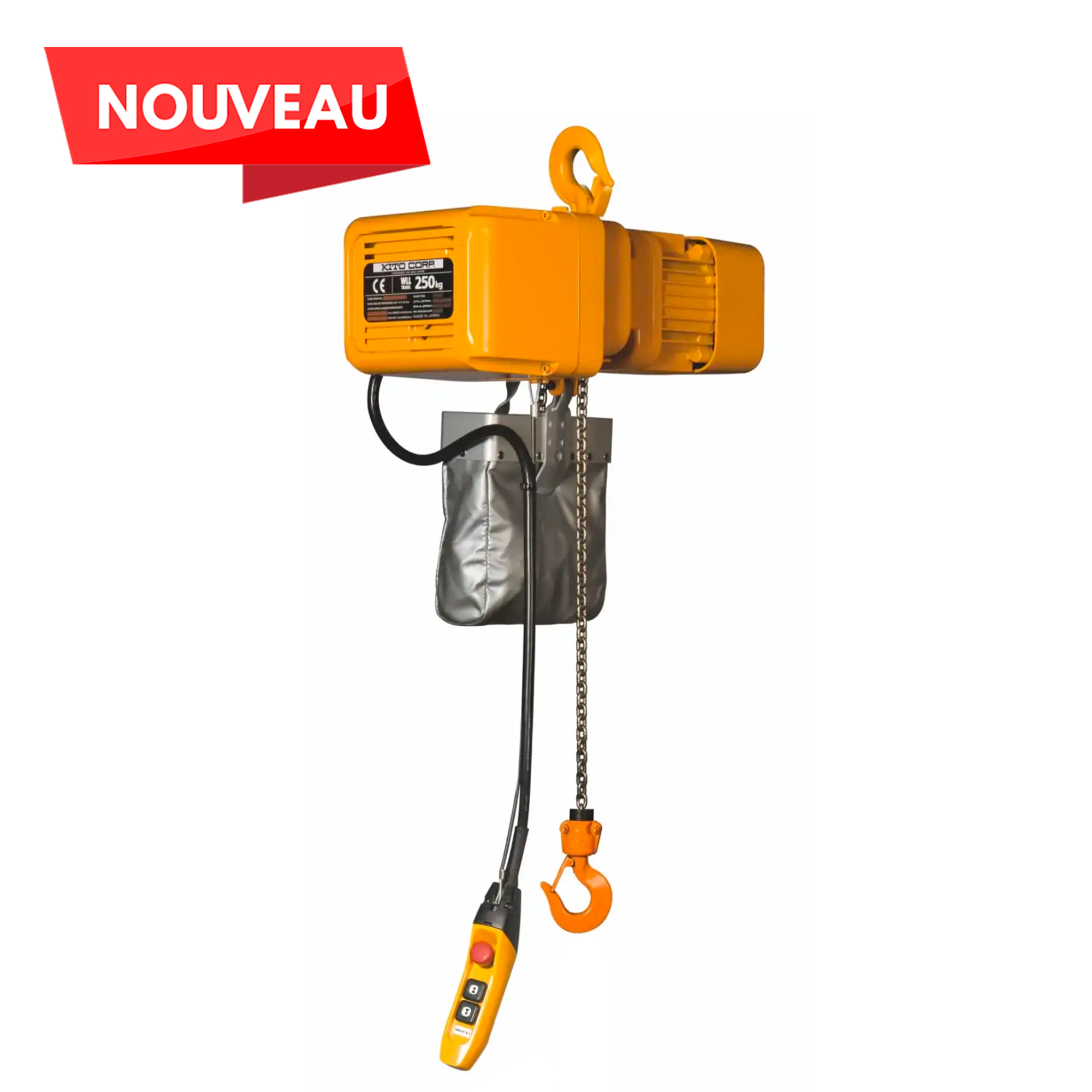

Palan electrique a chaine ER2

Charge maximale utile : 125 kg à 5000 kg

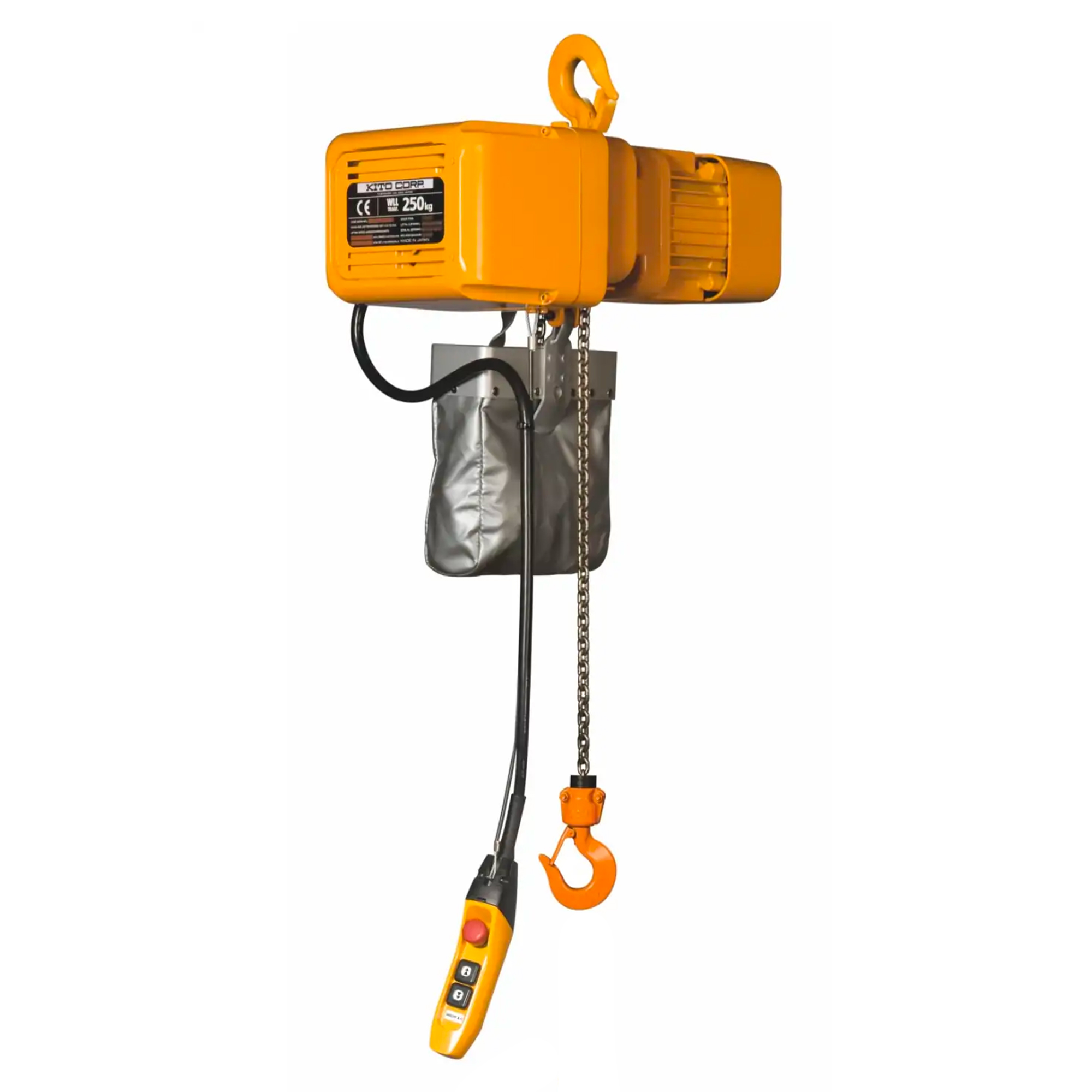

Le Palan électrique à suspension crochet ER2 est fiable, sûr et facile d’utilisation. Son corps est en aluminium injecté sous pression assurant légèreté, stabilité et solidité. Le carter est doté d’un ventilateur de moteur externe qui refroidit le palan lors d’utilisation intensive et son frein électromagnétique génère une puissante force de freinage et maintient la charge en toute sécurité.

Catégories : Nouveautés, Palan électrique

Capacité de charge de 125 kg à 5000 kg
400 V / 50 Hz triphasé
Construction très robuste et fiable pouvant répondre à des environnements très exigeants
Tension de commande 24 V
Frein électromagnétique haute performance
nterrupteur de fin de course pour le levage/la descente
Mono-vitesse ou bi-vitesses en levage
Variateur de vitesse pour bi-vitesses en levage, souplesse de levage avec rampes d’accélération et décélération
Limiteur de surcharge à friction en carbone
Protection thermique du moteur
Compteur horaire /compteur de cycles de charge
Chaîne de levage nickelée résistante à la corrosion Grade 80
Sur demande pour les capacités jusqu’à 20000 kg

Code	CMU	Nb de brin	Hauteur de levage standard	Poids du mètre de chaine suppl.	Puissance de sortie	Facteur de marche	vitesse de levage	Classification	Hauteur perdue	Poids
-	Kg	-	m	Kg	kW	%ED	m/min	FEM/ISO	mm	Kg
KER2-001H	125	1	3	0,4	0,56	60	14,1	2m/M5	350	27
KER2-001IH	125	1	3	0,4	0,56	40/20	16,6/2,8	3m/M6	350	27
KER2-003S	250	1	3	0,4	0,56	60	9,1	2m/M5	350	27
KER2-003IS	250	1	3	0,4	0,56	40/20	10,8/1,8	3m/M6	350	27
KER2-003H	250	1	3	0,8	0,90	60	13,4	2m/M5	370	36
KER2-003IH	250	1	3	0,8	0,90	40/20	15,7/2,6	3m/M6	370	36
KER2-005L	500	1	3	0,8	0,56	60	3,8	2m/M5	370	32
KER2-005IL	500	1	3	0,8	0,56	40/20	4,5/0,8	3m/M6	370	32
KER2-005S	500	1	3	0,8	0,90	60	7,3	2m/M5	370	36
KER2-005IS	500	1	3	0,8	0,90	40/20	8,5/1,4	3m/M6	370	36
KER2-010L	1000	1	3	1,3	0,90	60	3,5	2m/M5	430	45
KER2-010IL	1000	1	3	1,3	0,90	40/20	4,2/0,7	2m/M5	430	45
KER2-010S	1000	1	3	1,3	1,80	60	7,1	2m/M5	430	52
KER2-010IS	1000	1	3	1,3	1,80	40/20	8,2/1,4	2m/M5	430	52
KER2-016S	1600	1	3	2,3	1,80	60	4,5	2m/M5	510	72
KER2-016IS	1600	1	3	2,3	1,80	40/20	5,3/0,9	2m/M5	510	72
KER2-020L	2000	1	3	2,3	1,80	60	3,7	1Am/M4	575	73
KER2-020IL	2000	1	3	2,3	1,80	40/20	4,3/0,7	1Am/M4	575	73
KER2-020S	2000	1	3	2,3	3,50	60	7	1Am/M4	590	89
KER2-020IS	2000	1	3	2,3	3,50	40/20	8,2/1,4	1Am/M4	590	89
KER2-025S	2500	1	3	2,8	3,50	60	5,7	1Am/M4	625	100
KER2-025IS	2500	1	3	2,8	3,50	40/20	6,6/1,1	1Am/M4	625	100
KER2-032S	3200	1	3	4,7	3,50	60	4,4	1Am/M4	785	105
KER2-032IS	3200	1	3	4,7	3,50	40/20	5,2/0,9	1Am/M4	785	105
KER2-050S	5000	1	3	5,6	3,50	60	2,9	1Am/M4	850	128
KER2-050IS	5000	1	3	5,6	3,50	40/20	3,3/0,6	1Am/M4	850	128

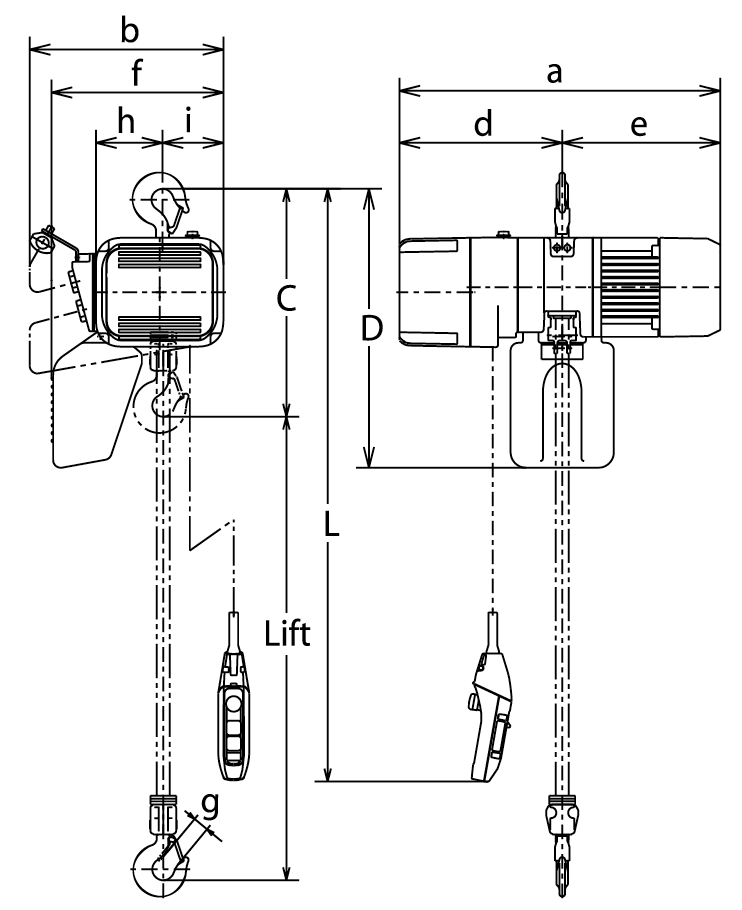

Code	CMU	D	a (MFC)	b	d (MFC)	e (MFC)	f	g	h	i
-	Kg	mm	mm	mm	mm	mm	mm	mm	mm	mm
KER2-001IH	125	430	535 (564)	345	276 (305)	259	284	27	99	117
KER2-0031S	250	430	535 (564)	345	276 (305)	259	284	27	99	117
KER2-0031H	250	430	568 (593)	348	300 (325)	268	283	27	113	106
KER2-005IL	500	490	571 (598)	348	300 (325)	271 (273)	283	27	113	106
KER2-005IS	500	490	568 (593)	348	300 (325)	268	283	27	113	106
KER2-010IL	1000	550	614 (632)	376	316 (332)	298 (300)	335	31	129	118
KER2-010IS	1000	550	623 (639)	376	316 (332)	307	335	31	129	118
KER2-016IS	1600	630	710 (737)	427	372 (397)	338 (340)	384,5	34	160,5	137,5
KER2-020IL	2000	630	710 (737)	427	372 (397)	338 (340)	384,5	39	160,5	137,5
KER2-020IS	2000	630	767 (782)	427	411 (426)	356	384,5	39	160,5	137,5
KER2-025IS	2500	840	800 (826)	445	401 (427)	399	437,5	39	173,5	142,5
KER2-032IS	3200	920	767 (782)	427	411 (426)	356	397	44	216	82
KER2-050IS	5000	920	800 (826)	445	401 (427)	399	439	47	231,5	84,5
