Anneau de levage en inox à double articulation SS.DSR

Son atout : articulé et rotatif.
Charge maximale utile coefficient 5:1 de 0,2 à 3 tonnes.
Charge maximale utile coefficient 4:1 de 0,15 à 3,5 tonnes.

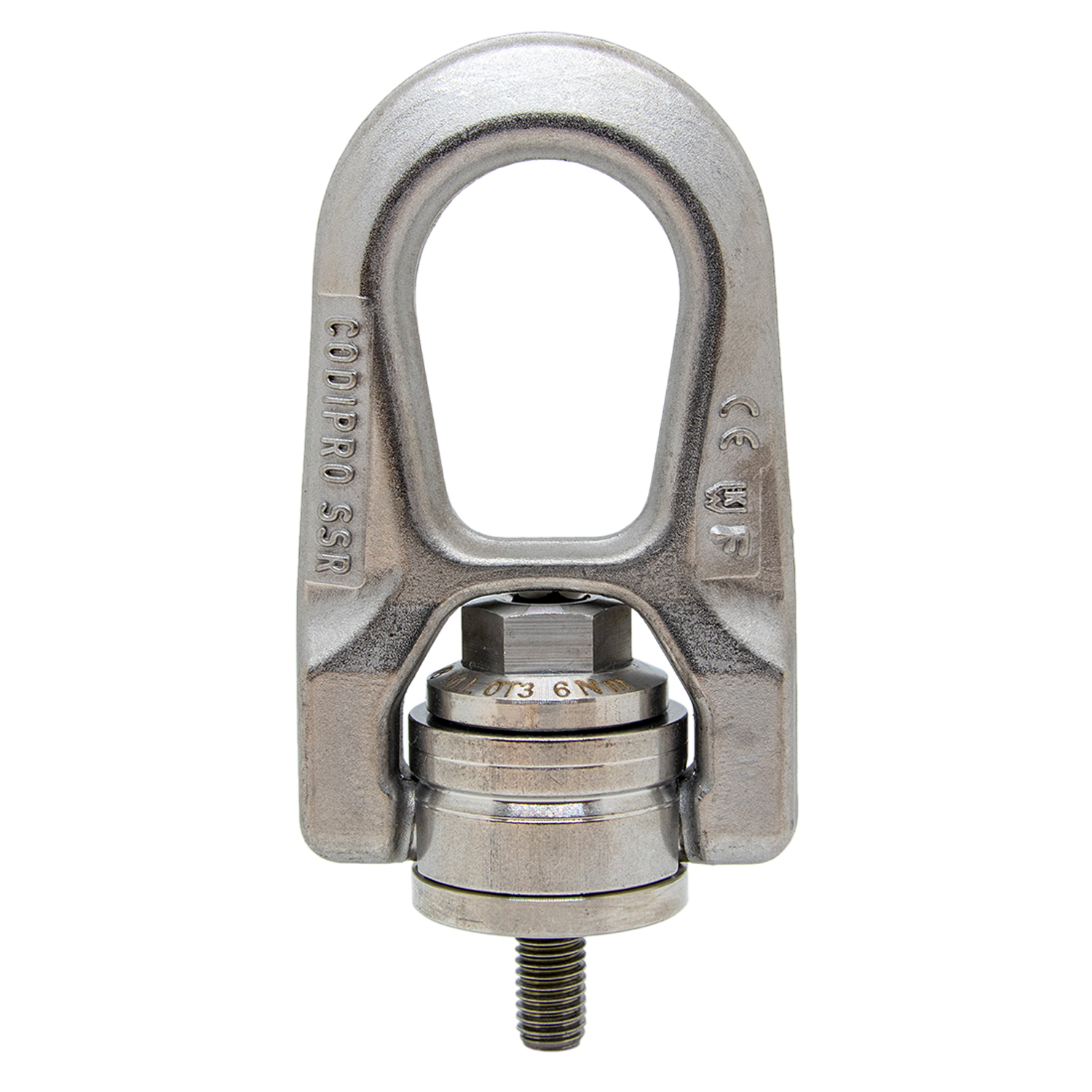

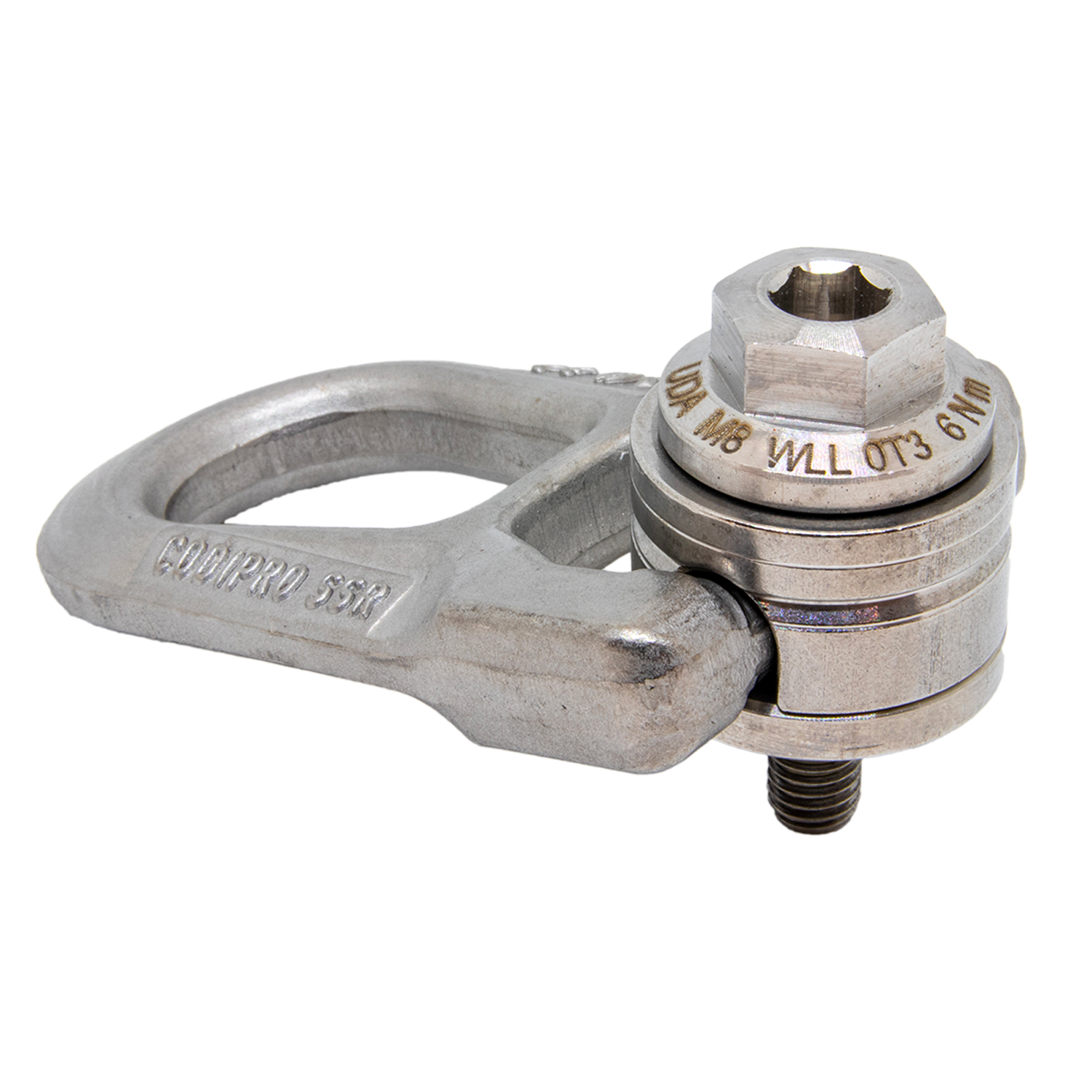

L’anneau de levage SS.DSR est un anneau de levage à double articulation. Il est spécialement conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue. Il est composé d’un anneau en acier inoxydable qui assure une résistance optimale face à la corrosion. Cela assure une longévité optimale de l’anneau et permet de l’utiliser dans des milieux humides, chimiques, marins, etc. L’anneau est articulé à 180° mais permet une rotation à 360°. Il est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.

Catégorie : Anneaux de levage Étiquettes : Anneau articulé et rotatif, Anneau mâle, Inox, Rotatif sous charge

Coefficients de sécurité 4:1 et 5:1
Pivotant sous charge

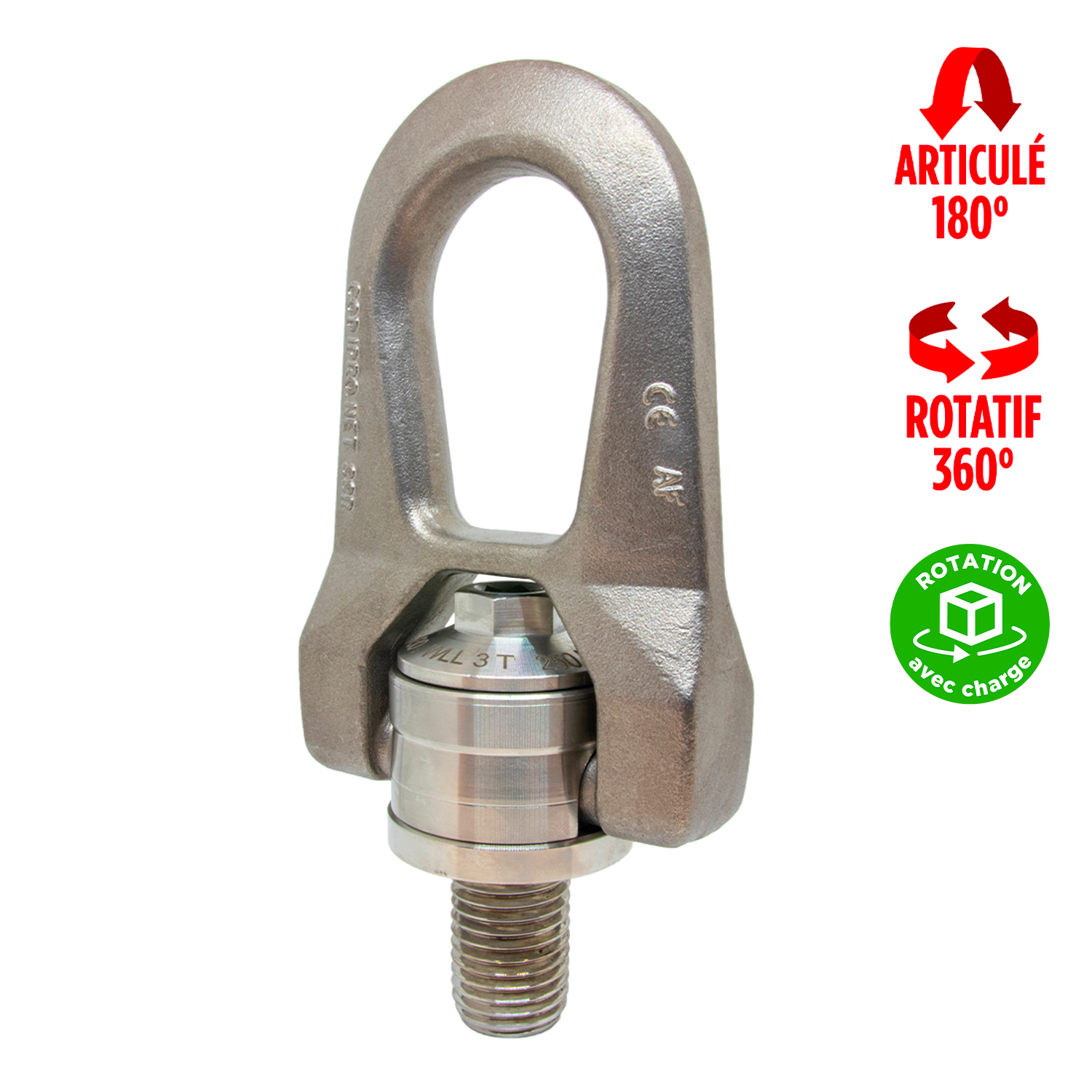

Rotation 360° – Pivotement 180°
Acier inoxydable 316L
Conforme à la Directive Machine 2006/42/CE
Fabriqué selon la norme EN 1677-1
Traçabilité par code individuel

Code	Filetage	Couple de serrage	L1	S1	S2	A	B	C	D	E	F	G	H	Poids
-	mm	Nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
SSDSRM6	M6 (x1)	4	15	8	16	32	30	30	39	28	13	53	9,5	0,3
SSDSRM8	M8 (x1,25)	6	16	8	16	32	30	30	39	28	13	53	9,5	0,3
SSDSRM10	M10 (x1,50)	10	16	8	16	32	30	30	39	28	13	53	9,5	0,3
SSDSRM12	M12 (x1,75)	15	19	8	16	32	30	30	39	28	13	53	9,5	0,3
SSDSRM14	M14 (x2)	30	29	8	20	44	40	45	53	38	17	76	13	0,9
SSDSRM16	M16 (x2)	50	26	8	20	44	40	45	53	38	17	76	13	0,9
SSDSRM18	M18 (x2,5)	70	30	8	20	44	40	45	53	38	17	76	13	1
SSDSRM20	M20 (x2,5)	100	30	8	20	44	40	45	53	38	17	76	13	1
SSDSRM22	M22 (x2,5)	120	42	14	24	62	55	58	83	56	25	115	19	2,5
SSDSRM24	M24 (x3)	160	42	14	24	62	55	58	83	56	25	115	19	2,6
SSDSRM27	M27 (x3)	200	42	14	24	62	55	58	83	56	25	115	19	2,7
SSDSRM30	M30 (x3,5)	250	47	14	24	62	55	58	83	56	25	115	19	2,8

Charge maximale utile coefficient 5:1


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
SSDSRM6	0,2	0,4	0,1	0,2	0,14	0,1	0,1	0,21	0,15	0,1
SSDSRM8	0,4	0,8	0,3	0,6	0,42	0,3	0,3	0,63	0,45	0,3
SSDSRM10	0,7	1,4	0,5	1	0,7	0,5	0,5	1,05	0,75	0,5
SSDSRM12	0,9	1,8	0,8	1,6	1,12	0,8	0,8	1,68	1,2	0,8
SSDSRM14	1,2	2,4	1	2	1,4	1	1	2,1	1,5	1
SSDSRM16	1,5	3	1,4	2,8	1,96	1,4	1,4	2,94	2,1	1,4
SSDSRM18	1,5	3	1,4	2,8	1,96	1,4	1,4	2,94	2,1	1,4
SSDSRM20	1,5	3	1,4	2,8	1,96	1,4	1,4	2,94	2,1	1,4
SSDSRM22	2,8	5,6	2,2	4,4	3,08	2,2	2,2	4,62	3,3	2,2
SSDSRM24	2,8	5,6	2,7	5,4	3,78	2,7	2,7	5,67	4,05	2,7
SSDSRM27	2,9	5,8	2,8	5,6	3,92	2,8	2,8	5,88	4,2	2,8
SSDSRM30	3	6	3	6	4,2	3	3	6,3	4,5	3

Charge maximale utile coefficient 4:1


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
SSDSRM6	0,25	0,5	0,15	0,3	0,21	0,15	0,15	0,31	0,23	0,15
SSDSRM8	0,5	1	0,3	0,6	0,42	0,3	0,3	0,63	0,45	0,3
SSDSRM10	0,9	1,8	0,5	1	0,7	0,5	0,5	1,05	0,75	0,5
SSDSRM12	1	2	0,8	1,6	1,12	0,8	0,8	1,68	1,2	0,8
SSDSRM14	1,6	3,2	1	2	1,4	1	1	2,1	1,5	1
SSDSRM16	1,9	3,8	1,5	3	2,1	1,5	1,5	3,15	2,25	1,5
SSDSRM18	1,9	3,8	1,5	3	2,1	1,5	1,5	3,15	2,25	1,5
SSDSRM20	1,9	3,8	1,6	2,3	2,24	1,6	1,6	3,36	2,4	1,6
SSDSRM22	3,5	7	2,2	4,4	3,08	2,2	2,2	4,62	3,3	2,2
SSDSRM24	3,5	7	2,7	5,4	3,78	2,7	2,7	5,67	4,05	2,7
SSDSRM27	3,6	7,2	2,9	5,8	4,06	2,9	2,9	6,09	4,35	2,9
SSDSRM30	3,7	7,4	3,5	7	4,9	3,5	3,5	7,35	5,25	3,5

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
