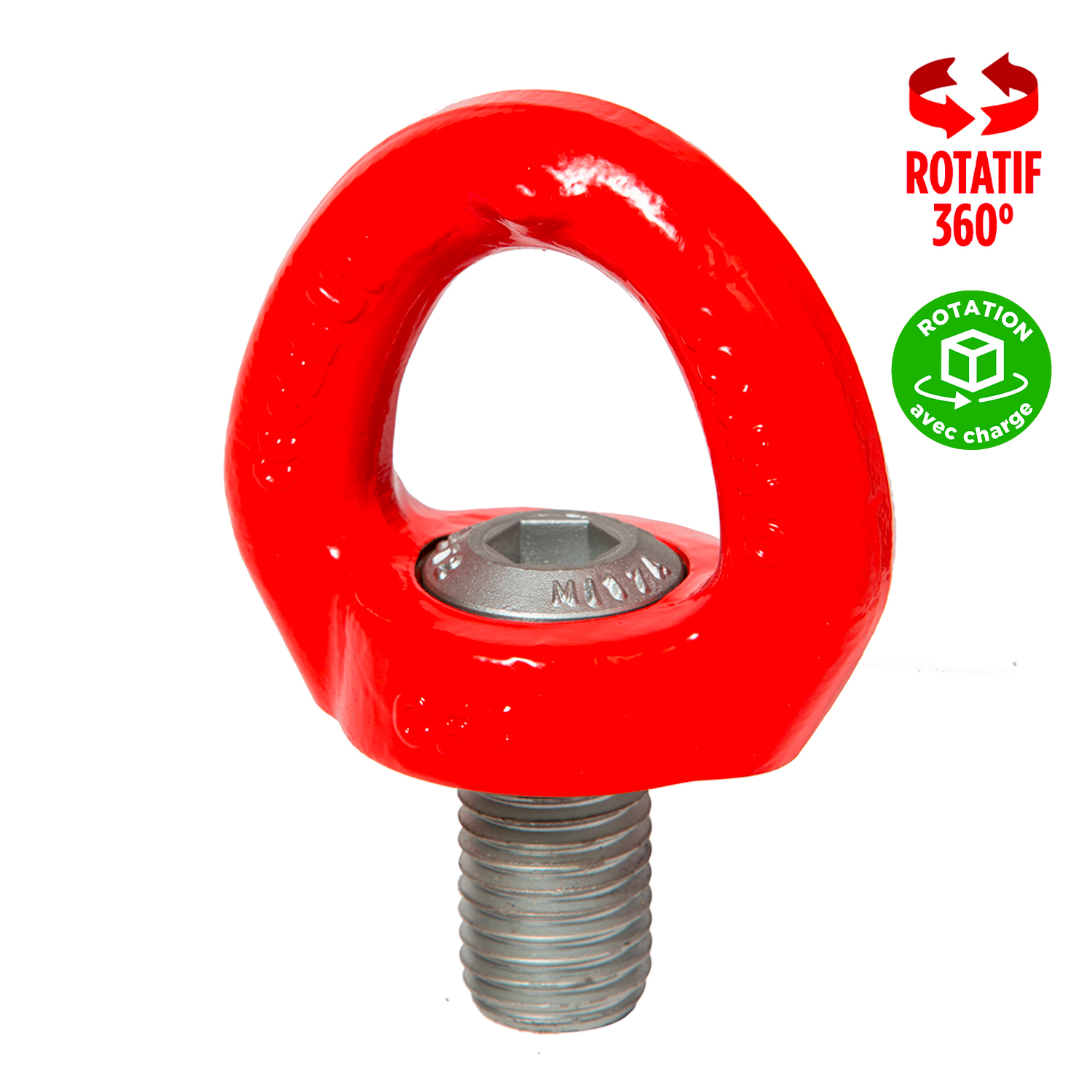

Anneau de levage simple articulation SEB

Son atout : Rotatif sous charge.
Charge maximale utile coefficient 5:1 de 0,4 à 15 tonnes.
Charge maximale utile coefficient 4:1 de 0,5 à 16 tonnes.

L’anneau de levage SEB est un anneau à simple articulation. Sa forme munie d’un système redresseur automatique permet une orientation optimale dans le sens de l’élingue. Il est composé d’un anneau en acier GRADUP qui permet au crochet de se déplacer parallèlement à la face d’appui de l’anneau en traction à 90°. Il est conçu pour réaliser des levages incluant des rotations de charges et est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau mâle, Anneau rotatif, Rotatif sous charge

Coefficients de sécurité 4:1 et 5:1
Pivotant sous charge
Rotation 360°
Conforme à la Directive Machine 2006/42/CE
Conforme à la Directive Machine A14
Traçabilité par code individuel

Code	Diamètre	Couple de serrage	L1	S	A	B	C	D	X	Poids
-	mm	Nm	mm	mm	mm	mm	mm	mm	mm	Kg
SEBM8UP	M8 (x1,25)	6	14	6	30	34	60	57	20	0,24
SEBM10UP	M10 (x1,5)	10	17	6	30	34	60	57	20	0,24
SEBM12UP	M12 (x1,75)	15	21	6	30	34	60	57	20	0,24
SEBM16UP	M16 (x2)	50	27	8	38	45	88	80	35	0,8
SEBM20UP	M20 (x2,5)	100	30	8	38	45	88	80	35	0,8
SEBM243t8UP	M24 (x3)	160	36	14	38	45	88	80	35	0,8
SEBM244t2UP	M24 (x3)	160	36	14	58	70	115	106	50	2,6
SEBM30UP	M30 (x3,5)	250	45	14	58	70	115	106	50	2,7
SEBM36UP	M36 (x4)	320	54	14	83	94	168	155	70	7
SEBM42UP	M42 (x4,5)	400	63	14	83	94	168	155	70	7
SEBM48UP	M48 (x5)	600	70	19	83	94	168	155	70	7

Charge maximale utile avec coefficient de sécurité 5:1


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
SEBM8UP	0,7	1,4	0,4	0,8	0,56	0,4	0,4	0,84	0,6	0,4
SEBM10UP	1,2	2,4	0,5	1	0,7	0,5	0,5	1,05	0,75	0,5
SEBM12UP	1,7	3,4	0,8	1,6	1,12	0,8	0,8	1,68	1,2	0,8
SEBM16UP	3,2	6,4	1,4	2,8	1,96	1,4	1,4	2,94	2,1	1,4
SEBM20UP	5	10	2	4	2,8	2	2	4,2	3	2
SEBM243t8UP	6,3	12,6	3,2	6,4	4,48	3,2	3,2	6,72	4,8	3,2
SEBM244t2UP	7	14	3,4	6,8	4,76	3,4	3,4	7,14	5,1	3,4
SEBM30UP	8,5	17	5,5	11	7,7	5,5	5,5	11,55	8,25	5,5
SEBM36UP	12	24	9	18	12,6	9	9	18,9	13,5	9
SEBM42UP	12	24	12	24	16,8	12	12	25,2	18	12
SEBM48UP	15	30	15	30	21	15	15	31,5	22,5	15

Charge maximale utile avec coefficient de sécurité 4:1


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
SEBM8UP	0,8	1,6	0,5	1	0,7	0,5	0,5	1,05	0,75	0,5
SEBM10UP	1,6	3,2	0,7	1,4	0,98	0,7	0,7	1,47	1,05	0,7
SEBM12UP	1,9	3,8	0,9	1,8	1,26	0,9	0,9	1,89	1,35	0,9
SEBM16UP	3,2	6,4	1,8	3,6	2,52	1,8	1,8	3,78	2,7	1,8
SEBM20UP	6,5	13	2,7	5,4	3,78	2,7	2,7	5,67	4,05	2,7
SEBM243t8UP	8	16	3,8	7,6	5,32	3,8	3,8	7,98	5,7	3,8
SEBM244t2UP	7	14	4,2	8,4	5,88	4,2	4,2	8,82	6,3	4,2
SEBM30UP	10	20	6,3	12,6	8,82	6,3	6,3	13,23	9,45	6,3
SEBM36UP	12	24	11	22	15,4	11	11	23,1	16,5	11
SEBM42UP	15	30	15	30	21	15	15	31,5	22,5	15
SEBM48UP	18	36	16	32	22	16	16	33,6	24	16

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
