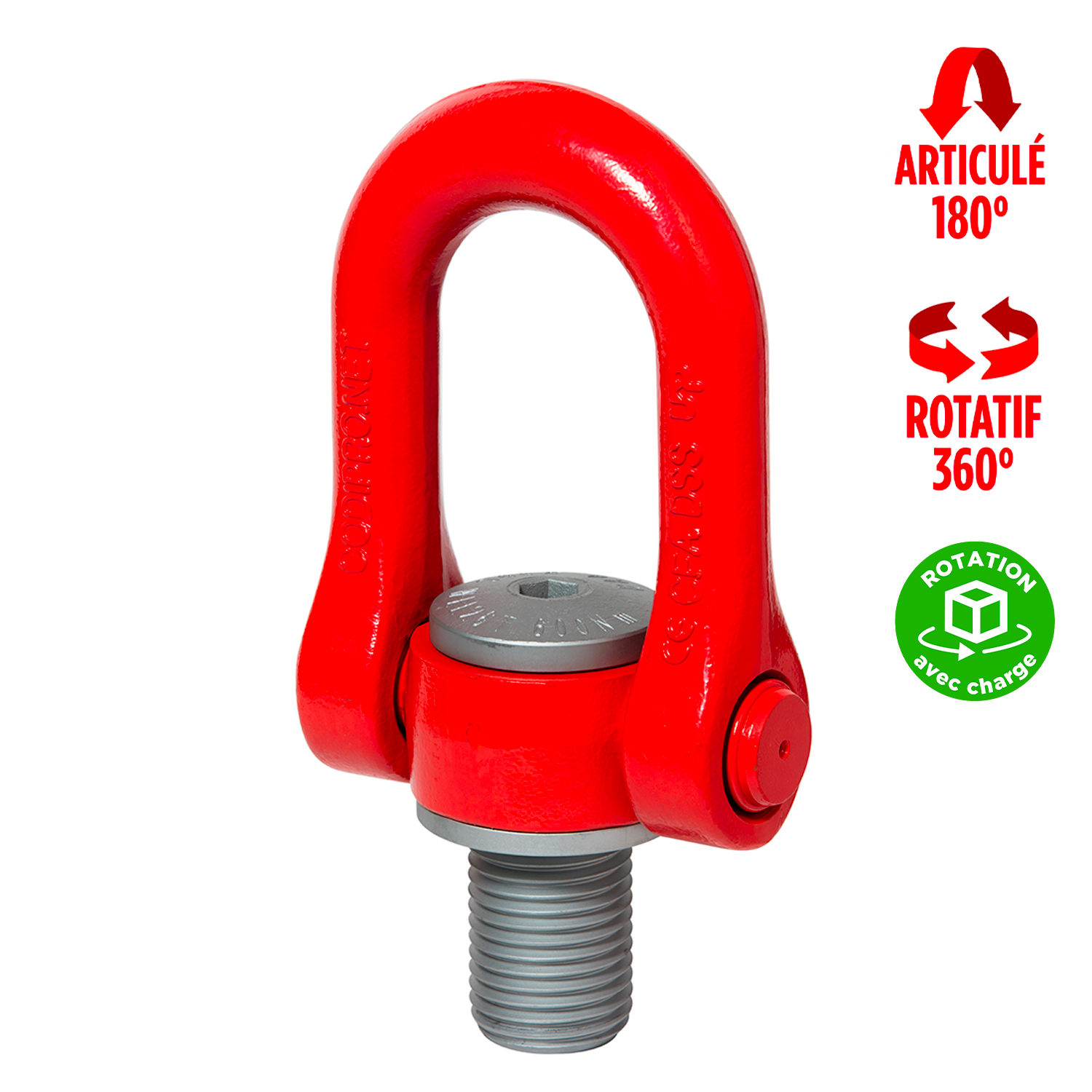

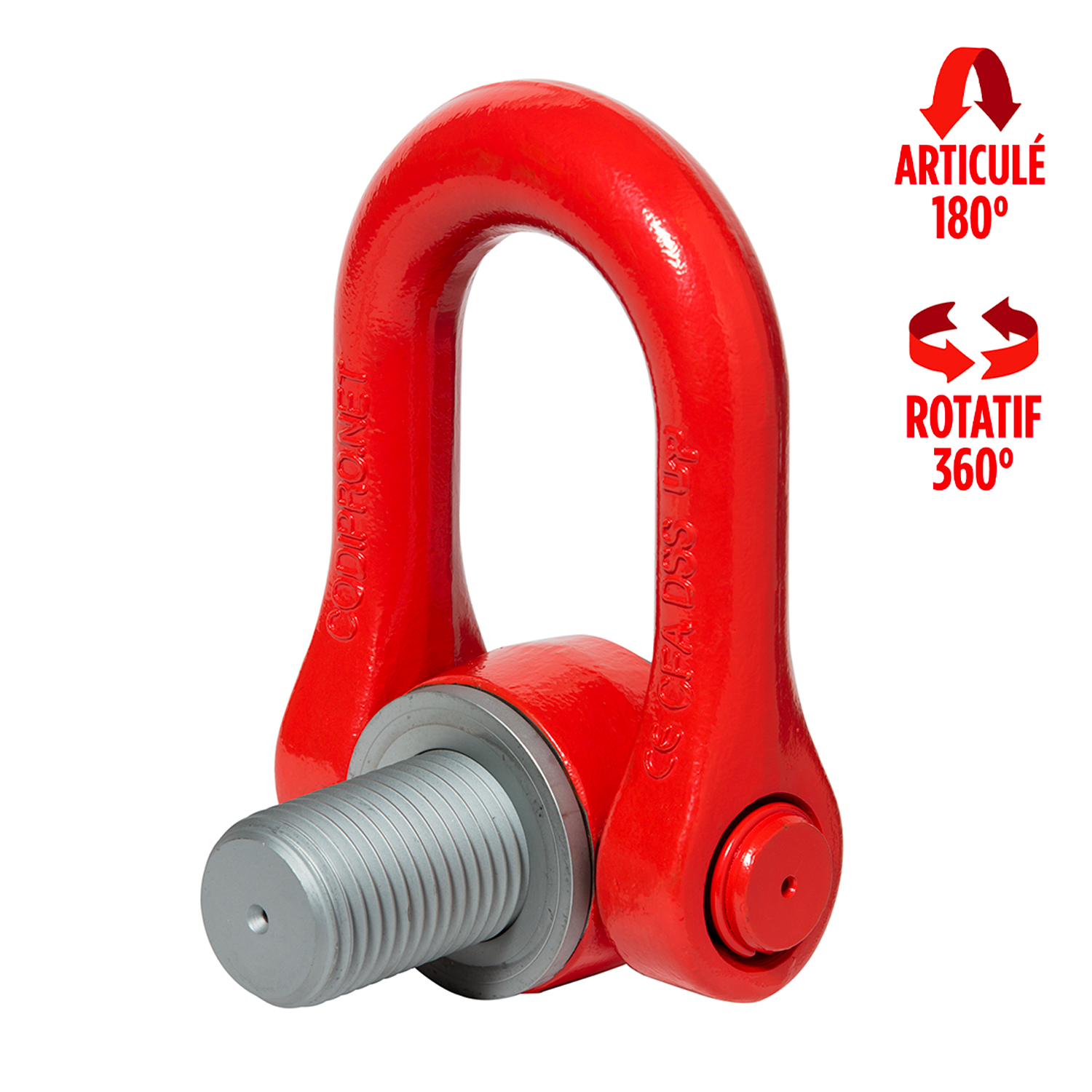

Anneau de levage à double articulation DSS mâle

Son atout : articulé et rotatif.
Charge maximale utile : 4,5 à 32,10 tonnes.
L’anneau de levage universel DSS est un anneau à double articulation. Il est composé d’un anneau en acier GRADUP conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue. L’anneau est articulé à 180° mais permet une rotation à 360°. Il est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau articulé et rotatif, Anneau mâle, Rotatif sous charge

Coefficients de sécurité 4:1 et 5:1
Pivotant sous charge
Rotation 360° – Pivotement 180°
Conforme à la Directive Machine2006/42/CE
Fabriqué selon la normeEN 1677-1
Traçabilité par code individuel

Code	CMU coefficient 5:1	CMU coefficient 4:1	Diamètre	Couple de serrage	L1	S	A	B	C	D	E	F	G	Poids
-	t	t	mm	Nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
DSSM24UP	4,5	5,5	M24 (x3)	160	36	19	61	31	70	98	73	149	33	5,4
DSSM30UP	7,7	8,5	M30 (x3,5)	250	45	19	61	31	70	98	73	149	33	5,5
DSSM33UP	8,5	10,5	M33 (x3,35)	250	50	19	61	31	70	98	73	149	33	5,5
DSSM36UP	11	12	M36 (x4)	320	54	19	61	31	70	98	73	149	33	5,5
DSSM36X3UP	11	12	M36 (x3)	320	54	19	61	31	70	98	73	149	33	5,5
DSSM39UP	12	14	M39 (x4)	320	58	19	61	31	70	98	73	149	33	5,7
DSSM42UP	13	15	M42 (x4,5)	400	63	19	61	31	70	98	73	149	33	5,8
DSSM42X3UP	13	15	M42 (x3)	400	63	19	61	31	70	98	73	149	33	5,8
DSSM45UP	14,5	16	M45 (x4,5)	400	63	19	61	31	70	98	73	149	33	5,9
DSSM48UP	17	20	M48 (x5)	600	68	19	79	38	90	123	91	182	45	11
DSSM48X3UP	17	20	M48 (x3)	600	68	19	79	38	90	123	91	182	45	11
DSSM48X4UP	17	20	M48 (x4)	600	68	19	79	38	90	123	91	182	45	11
DSSM52UP	19	21	M52 (x5)	600	68	19	79	38	90	123	91	182	45	11,2
DSSM56UP	22	25	M56 (x5,5)	600	78	19	79	38	90	123	91	182	45	11,3
DSSM56x4UP	22	25	M56 (x4)	600	78	19	79	38	90	123	91	182	45	11,4
DSSM64UP	25	32,1	M64 (x6)	600	90	19	79	38	95	123	91	182	45	12,2
DSSM64X4UP	25	32,1	M64 (x4)	600	90	19	79	38	95	123	91	182	45	12,2
DSSM72UP	22	25	M72 (x6)	600	90	19	79	38	95	123	91	182	45	14
DSSM72X4UP	22	25	M72 (x4)	600	90	19	79	38	95	123	91	182	45	14
DSSM80UP	25	32,1	M80 (x6)	600	90	19	79	38	100	123	91	182	45	15
DSSM90UP	25	32,1	M90 (x6)	600	90	19	79	38	100	123	91	182	45	15,5
DSSM100UP	25	32,1	M100 (x6)	600	90	19	79	38	110	123	91	182	45	16,5

Charge maximale utile avec coefficient de sécurité 5:1


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
DSSM24UP	9	18	4,5	9	6,3	4,5	4,5	9,45	6,75	4,5
DSSM27UP	10	20	5,2	10,4	7,28	5,2	5,2	10,92	7,8	5,2
DSSM30UP	14	28	7,7	15,4	10,78	7,7	7,7	16,17	11,55	7,7
DSSM33UP	14,5	29	8,5	17	11,9	8,5	8,5	17,85	12,75	8,5
DSSM36UP	15	30	11	22	15,4	11	11	23,1	16,5	11
DSSM36X3UP	15	30	11	22	15,4	11	11	23,1	16,5	11
DSSM39UP	15	30	12	24	16,8	12	12	25,2	18	12
DSSM42UP	15	30	13	26	18,2	13	13	27,3	19,5	13
DSSM42X3UP	15	30	13	26	18,2	13	13	27,3	19,5	13
DSSM45UP	15	30	14,5	29	20,3	14,5	14,5	30,45	21,75	14,5
DSSM48UP	22	44	17	34	23,8	17	17	35,7	25,5	17
DSSM48X3UP	22	44	17	34	23,8	17	17	35,7	25,5	17
DSSM48X4UP	22	44	17	34	23,8	17	17	35,7	25,5	17
DSSM52UP	23	46	19	38	26,6	19	19	39,9	28,5	19
DSSM56UP	25	50	22	44	30,8	22	22	46,2	33	22
DSSM56x4UP	25	50	22	44	30,5	22	22	46,2	33	22
DSSM64UP	25	50	25	50	35	25	25	52,5	37,5	25
DSSM64X4UP	25	50	25	50	35	25	25	52,5	37,5	25
DSSM72UP	25	50	22	44	30,8	22	22	46,2	33	22
DSSM72X4UP	25	50	22	44	30,8	22	22	46,2	33	22
DSSM80UP	25	50	25	50	35	25	25	52,5	37,5	25
DSSM90UP	25	50	25	50	35	25	25	52,5	37,5	25
DSSM100UP	25	50	25	50	35	25	25	52,5	37,5	25

Charge maximale utile avec coefficient de sécurité 4:1


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
DSSM24UP	9	18	5,5	11	7,7	5,5	5,5	11,55	8,25	5,5
DSSM27UP	10	20	6,5	13	9,1	6,5	6,5	13,65	9,75	6,5
DSSM30UP	14	28	8,5	17	11,9	8,5	8,5	17,85	12,75	8,5
DSSM33UP	14,5	29	10,5	21	14,7	10,5	10,5	22,05	15,75	10,5
DSSM36UP	15	30	12	24	16,8	12	12	25,2	18	12
DSSM36X3UP	15	30	12	24	16,8	12	12	25,2	18	12
DSSM39UP	17	34	14	28	19,6	14	14	29,4	21	14
DSSM42UP	15,5	31	15	30	21	15	15	31,5	22,5	15
DSSM42X3UP	15,5	31	15	30	21	15	15	31,5	22,5	15
DSSM45UP	15	30	16	32	22,4	16	16	33,6	24	16
DSSM48UP	22	44	20	40	28	20	20	42	30	20
DSSM48X3UP	22	44	20	40	28	20	20	42	30	20
DSSM48X4UP	22	44	20	40	28	20	20	42	30	20
DSSM52UP	23	46	21	42	29,4	21	21	44,1	31,5	21
DSSM56UP	25	50	25	50	35	25	25	52,5	37,5	25
DSSM56x4UP	25	50	25	50	35	25	25	52,5	37,5	25
DSSM64UP	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSSM64X4UP	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSSM72UP	25	50	25	50	35	25	25	52,5	37,5	25
DSSM72X4UP	25	50	25	50	35	25	25	52,5	37,5	25
DSSM80UP	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSSM90UP	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1
DSSM100UP	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,41	48,15	32,1

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
