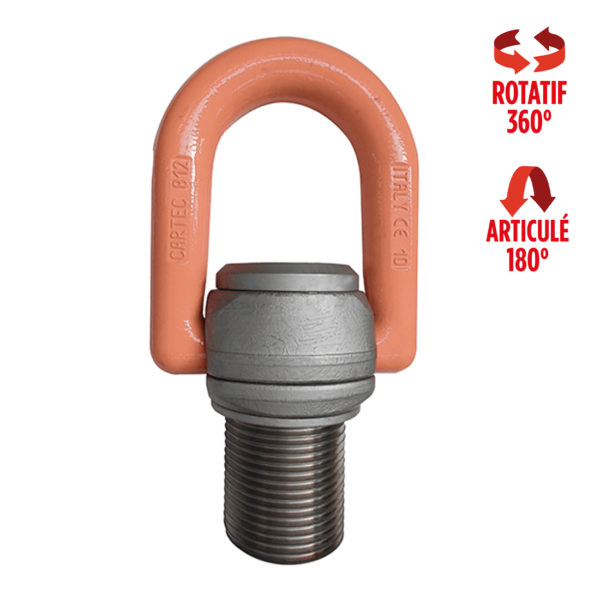

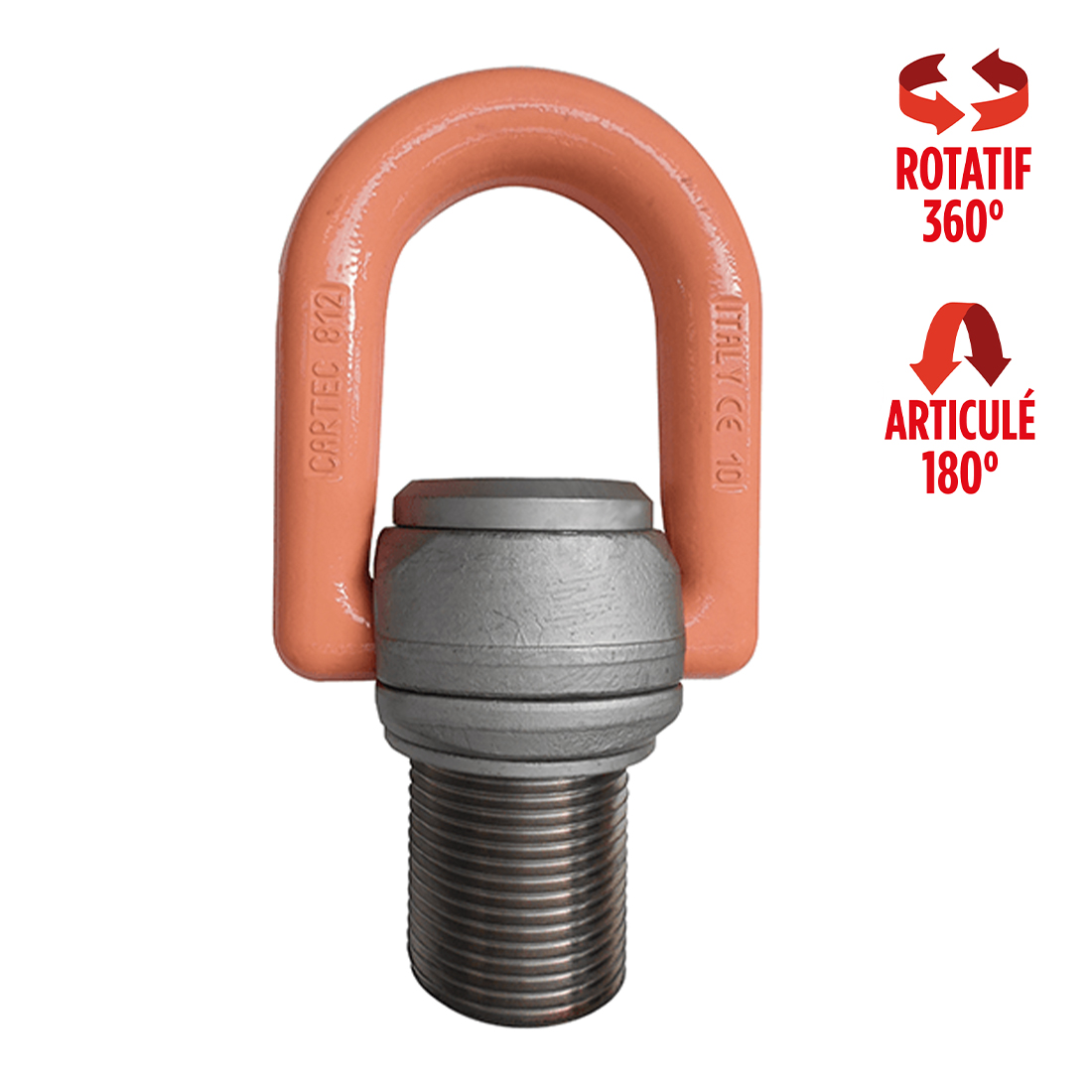

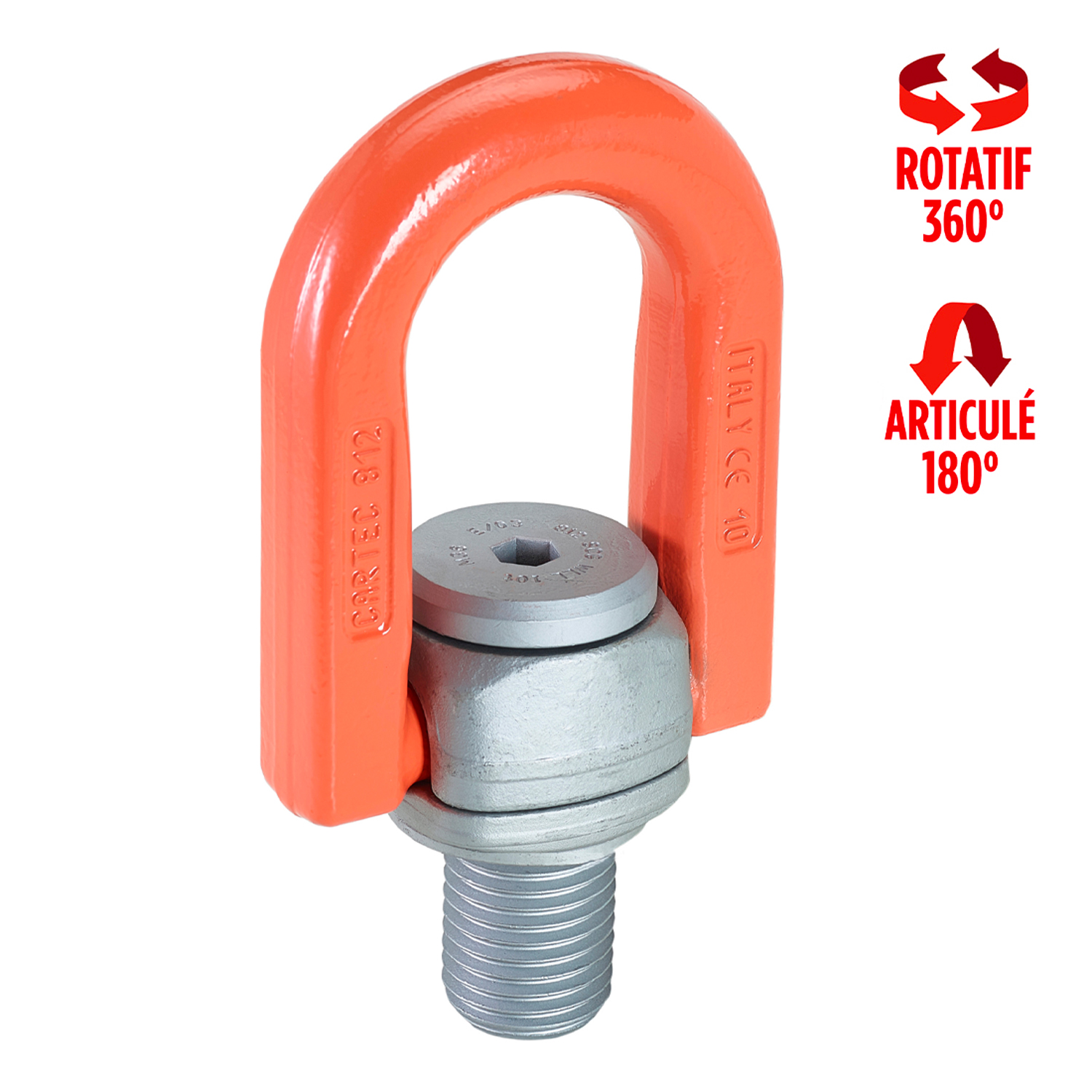

Anneau de levage avec articulation C812X

Son atout : CMU identique pour des levage à 0° ou 90° !
Charge maximale utile : 8 à 35 tonnes.

Cet anneau de levage articulé est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau articulé et rotatif, Anneau mâle

Matières : Acier haute résistance Grade 100

Finition : Peinture époxy saumon

Marquage : CMU ; Lot de traçabilité, CE, Fabriquant

Coefficient de sécurité : 4 dans toutes les directions de charge.

Orientable à 180°

Rotation à 360°

Testé 100 % Magnaflux

Filetage et longueur de la tige hors standard sur demande

Vis imperdable

Les vis des anneaux ont été réalisées pour pouvoir être serrées même avec des clés hexagonales universelles.

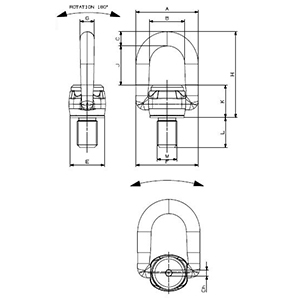

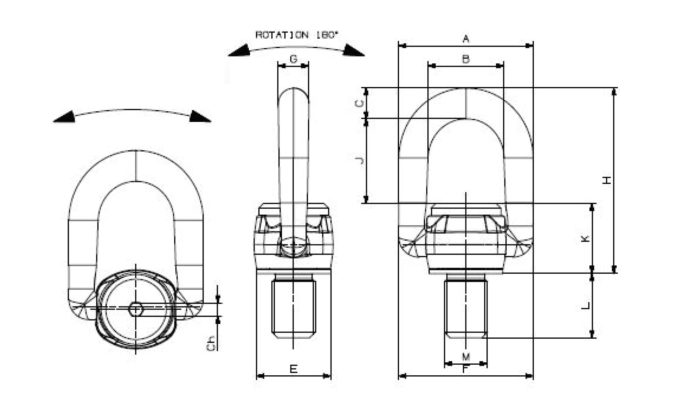

Code	Filetage	Longueur du filetage	A	B	C	E	F	G	H	J	K	L	Ch	Poids
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
C812X33	M33	50	150	85	32	76,5	150	32	220	108	80	50	17	6
C812X36	M36	54	150	85	32	76,5	150	32	220	108	80	54	17	6
C812X39	M39	58	150	85	32	76,5	150	32	220	108	80	58	17	6
C812X42	M42	63	150	85	32	76,5	150	32	220	108	80	63	17	6
C812X45	M45	63	176	100	39	95	176	39	257	128	90	63	17	10,5
C812X48	M48	68	176	100	39	95	176	39	257	128	90	68	17	10,5
C812X52	M52	68	176	100	39	95	176	39	257	126	90	68	17	10,5
C812X56	M56	78	200	113	46	110	200	46	277	126	105	78	19	16,3
C812X64	M64	90	200	113	46	110	200	46	277	126	105	90	19	16,3
C812X72	M72	90	200	113	46	110	200	46	277	126	105	90	19	16,3
C812X80	M80	90	200	113	46	110	200	46	277	126	105	90	19	16,3
C812X90	M90	90	200	113	46	110	200	46	277	126	105	90	19	16,3
C812X100	M100	90	200	113	46	110	200	46	277	126	105	90	19	1,3


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
C812X33	8	16	8	16	11,2	8	8	16,8	12	8
C812X36	10	20	10	20	14	10	10	21	15	10
C812X39	10	20	10	20	14	10	10	21	15	10
C812X42	12,5	25	12,5	25	17,5	12,5	12,5	26,3	18,8	12,5
C812X45	15	30	15	30	21	15	15	32	22,5	15
C812X48	17	34	17	34	24	17	17	36	22,5	17
C812X52	20	40	20	40	28	20	20	42	30	20
C812X56	25	50	25	50	35	25	25	52,5	37,5	25
C812X64	335	70	35	70	49	335	335	73,5	52,5	335
C812X72	25	50	25	50	35	25	25	52,5	25	25
C812X80	35	70	35	70	49	35	35	73,5	52,5	35
C812X90	35	70	35	70	49	35	35	73,5	52,5	35
C812X100	35	70	35	70	49	35	35	73,5	52,5	35

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes.
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
