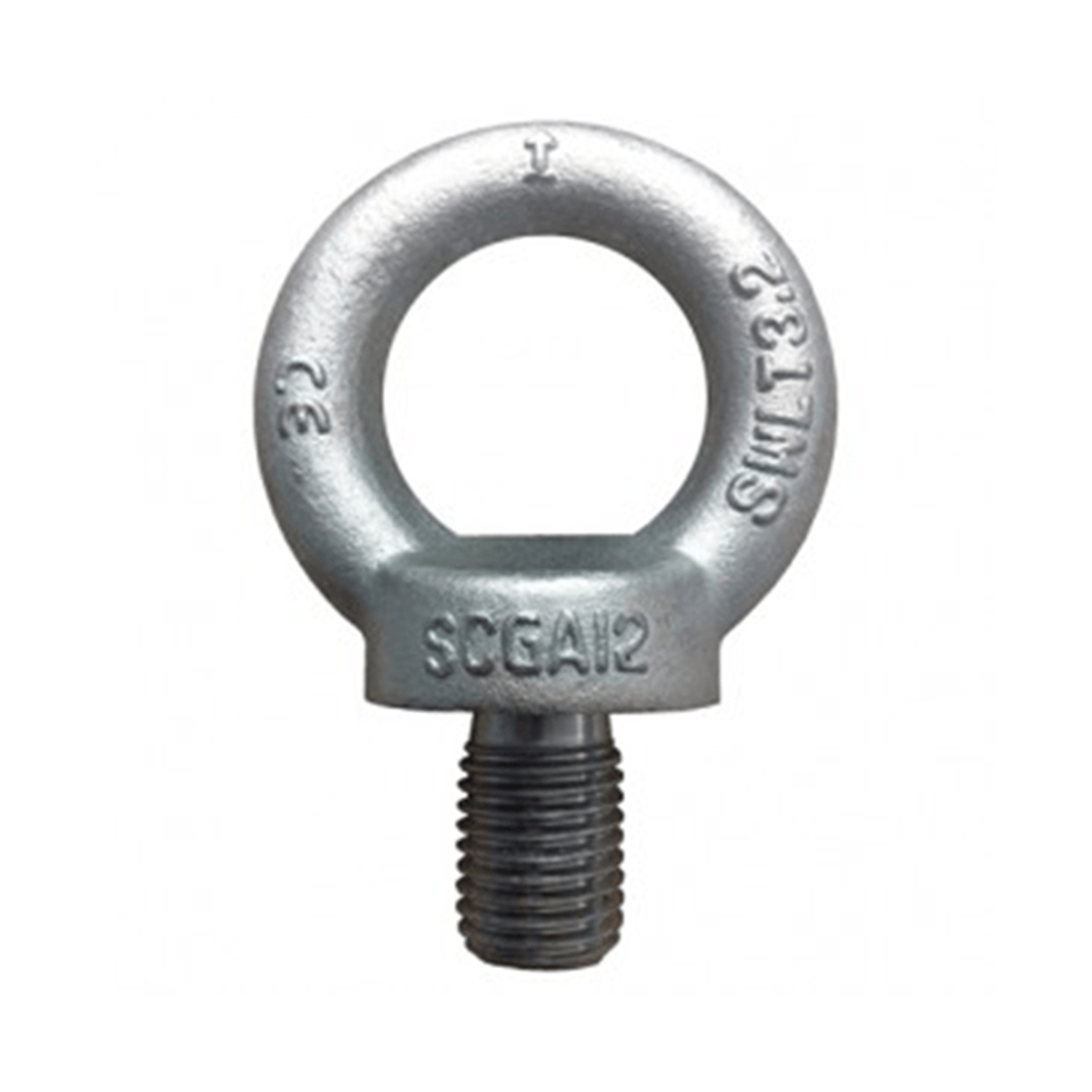

Anneau de levage mâle DIN580 ALM

Son atout : Une grande variété de tailles à un prix abordable.

Charge maximale utile pour Levage à 0° : de 75 kg à 400 tonnes

Cet anneau de levage économique est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau fixe, Anneau mâle

Matière : Acier C15E

Finition : Zingué

Marquage : CMU, Lot de traçabilité, CE, Fabricant,

Coefficient de sécurité : 5

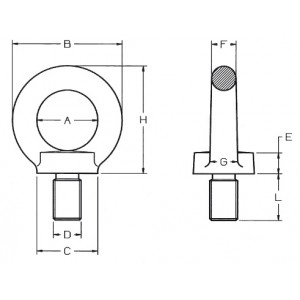

Code	CMU 0°	A	B	C	D	E	F	G	H	L	Couple max de serrage	Poids
	Kg	mm	mm	mm	Filetage	mm	mm	mm	mm	mm	Nm	Kg
ALM/06	75	20	36	20	M 6	6	8	10	36	13	3,5	0,060
ALM/08	140	20	36	20	M 8	6	8	10	36	13	8	0,060
ALM/10	230	25	45	25	M 10	8	10	12	45	17	16	0,110
ALM/12	340	30	54	30	M 12	10	12	14	53	20,5	28	0,170
ALM/14	500	30	54	30	M 14	10	12	14	53	20,5	45	0,170
ALM/16	700	35	63	35	M 16	12	14	16	62	27	70	0,310
ALM/18	930	35	63	35	M 18	12	14	16	62	27	95	0,480
ALM/20	1200	40	72	40	M 20	14	16	19	71	30	135	0,480
ALM/22	1500	40	72	40	M 22	14	16	19	71	30	182	0,480
ALM/24	1800	50	90	50	M 24	18	20	24	90	36	230	0,900
ALM/27	2500	54	98	62	M 27	20	22	26	99	40	343	1,250
ALM/30	3200	60	108	65	M 30	22	24	28	109	45	465	1,700
ALM/33	4200	60	108	65	M 33	22	24	28	109	45	632	1,900
ALM/36	400	70	126	75	M 36	26	28	32	128	54	814	2,150
ALM/39	6000	80	144	85	M 39	30	32	38	147	63	1059	4,000
ALM/42	6300	80	144	85	M 42	30	32	38	147	63	1304	4,150
ALM/45	7800	90	166	100	M 45	35	38	46	168	68	1638	6,100
ALM/48	8600	90	166	100	M 48	35	38	46	168	68	1981	6,200
ALM/52	9900	100	184	110	M 52	38	42	50	187	78	2540	8,600
ALM/56	11500	100	184	110	M 56	38	42	50	187	78	3000	8,800
ALM/60	11500	110	206	120	M60	42	48	58	208	90	3000	12,13
ALM/64	16000	110	206	120	M 64	42	48	58	208	90	3000	12,4
ALM/72	2000	140	260	150	M 72	50	60	72	260	100	6913	23,3
ALM/80	28000	160	296	170	M 80	55	68	80	298	112	9625	34,2
ALM/100	400000	180	330	190	M 100	60	75	88	330	130	19613	49,1

Attention

Il est impératif de consulter la notice d’utilisation du fabricant

Non destiné au levage de personnes.
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
