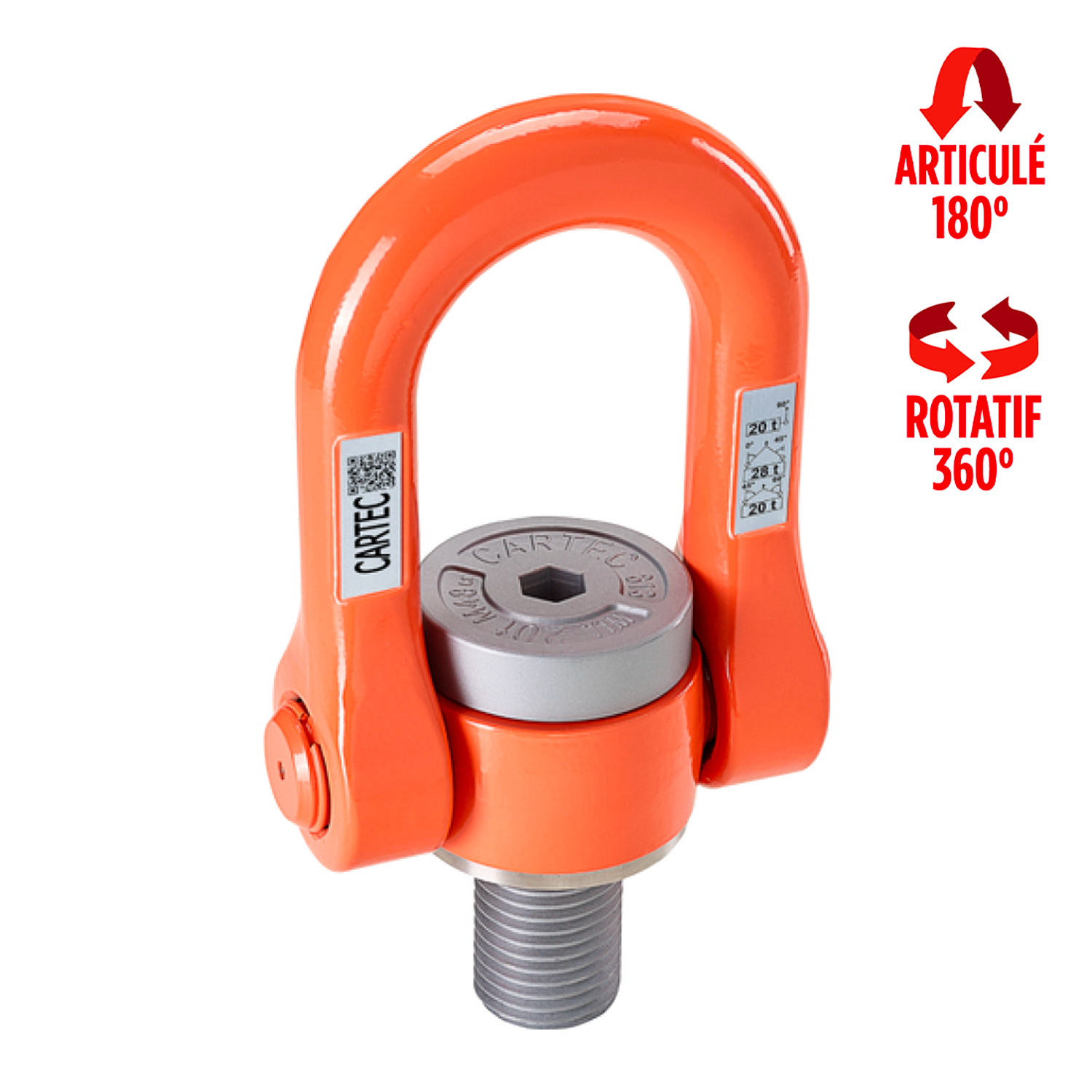

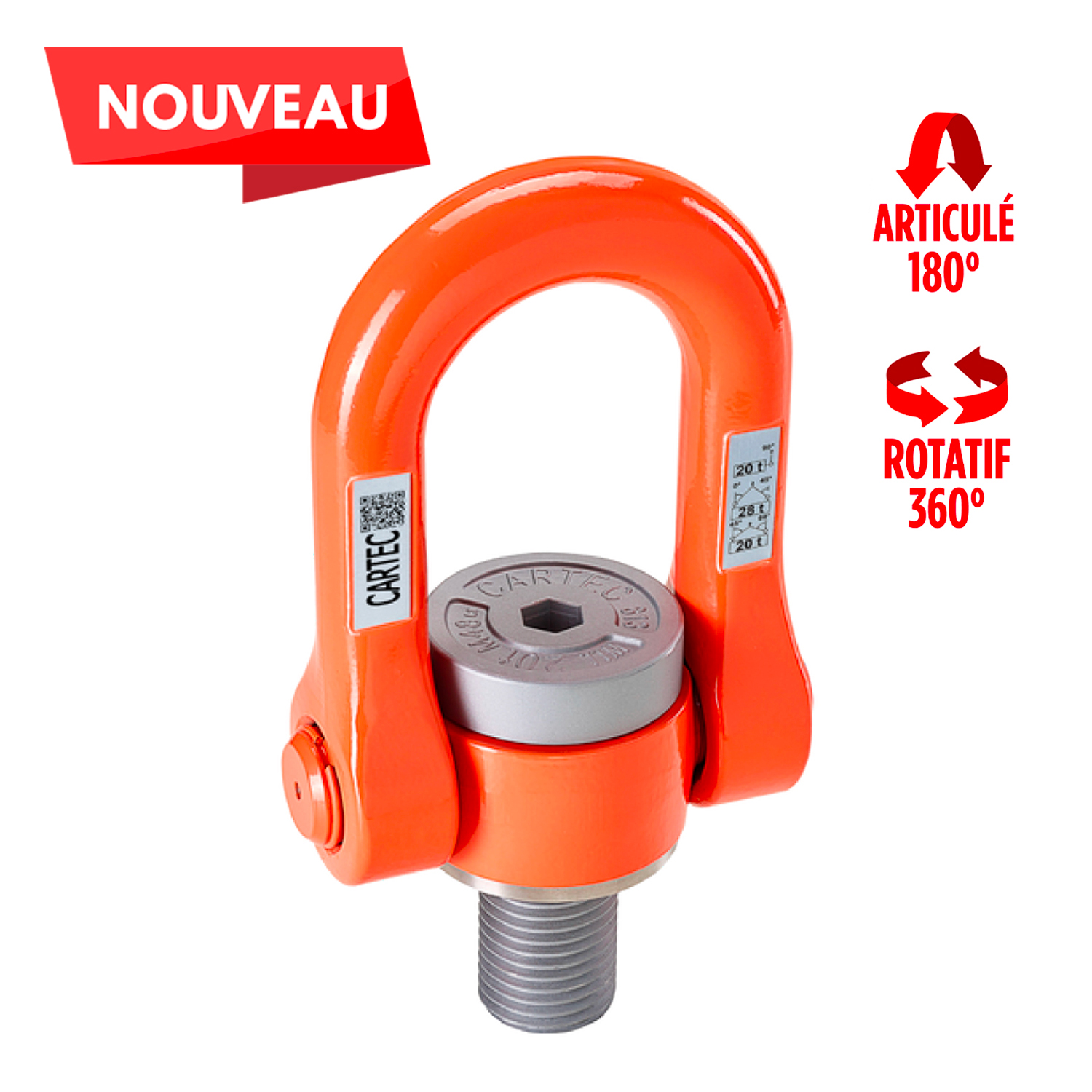

Anneau de levage avec articulation C813X PERFORMER

Charge maximale utile : 10,5 à 32,1 tonnes.

Cet anneau de levage articulé est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau articulé et rotatif, Anneau mâle

Matières : Acier haute résistance Grade 100

Finition : Peinture époxy saumon

Marquage : CMU ; Lot de traçabilité, CE, Fabriquant

Coefficient de sécurité : 4 dans toutes les directions de charge.

Orientable à 180°

Rotation à 360°

Testé 100 % Magnaflux

Filetage et longueur de la tige hors standard sur demande

Vis imperdable

Les vis des anneaux ont été réalisées pour pouvoir être serrées même avec des clés hexagonales universelles.

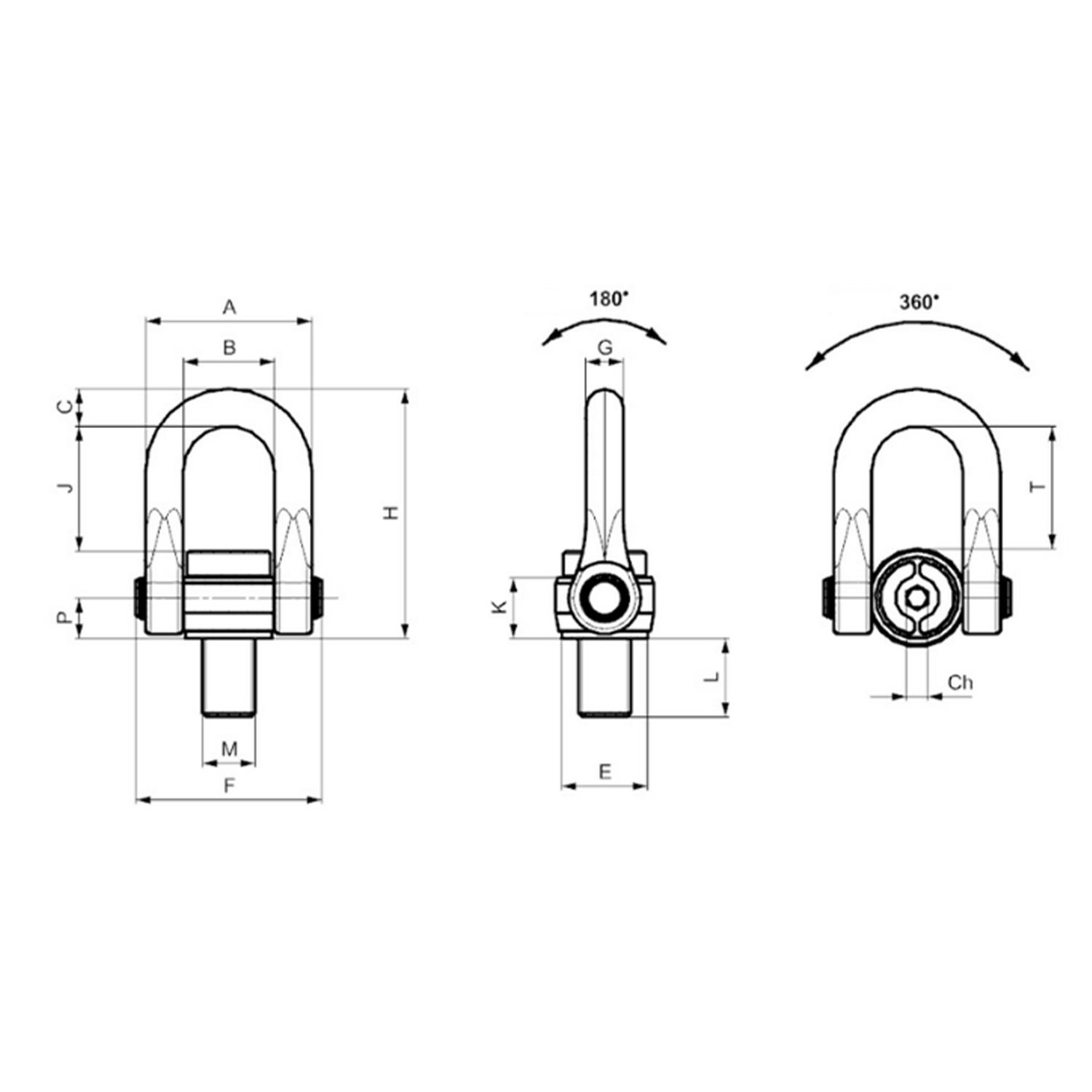

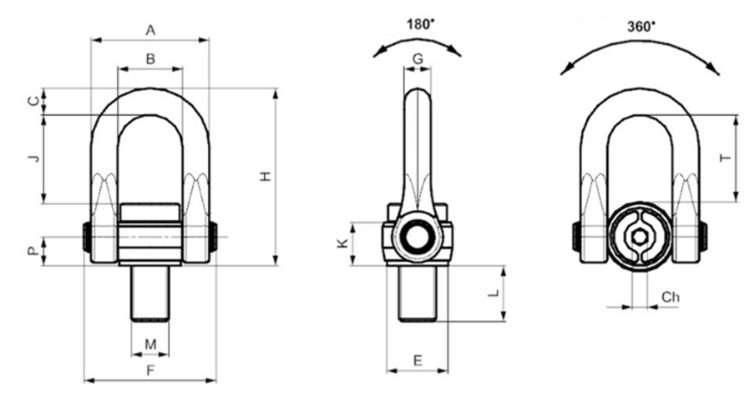

Code	Filetage	A	B	C	E	F	G	H	J	K	L	P	T	Ch	Poids
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
C813X33	M33	131	71	30	69	149	30	199	100	49	50	32,5	97	17	5,6
C813X36	M36	131	71	30	69	149	30	199	100	49	54	32,5	97	17	5,8
C813X39	M39	131	71	30	69	149	30	199	100	49	58	32,5	97	17	5,9
C813X42	M42	131	71	30	69	149	30	199	100	49	63	32,5	97	17	6
C813X45	M45	131	71	30	69	149	30	199	100	49	63	32,5	97	17	6,1
C813X48	M48	164	92	40	89	182	40	249	122	63	68	40	119	19	11,6
C813X52	M52	164	92	40	89	182	40	249	122	63	68	40	119	19	11,8
C813X56	M56	164	92	40	89	182	40	249	122	63	78	40	119	19	12,1
C813X64	M64	164	92	40	89	182	40	249	122	63	90	40	119	19	12,9


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
C813X33	14,5	29	10,5	21	14,7	10,5	10,5	22	15,75	10,5
C813X36	15	30	12	24	16,8	12	12	25,2	18	12
C813X39	17	34	14	28	19,6	14	14	29,4	21	14
C813X42	16	32	15	30	21	15	15	31,5	22,5	15
C813X45	16	32	16	32	22,4	16	16	33,6	24	16
C813X48	22	44	20	40	28	20	20	42	30	20
C813X52	23	46	21	42	29,4	21	21	44,1	31,5	21
C813X56	25	50	25	50	35	25	25	52,5	37,5	25
C813X64	32,1	64,2	32,1	64,2	44,94	32,1	32,1	67,4	482	32,1

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes.
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
