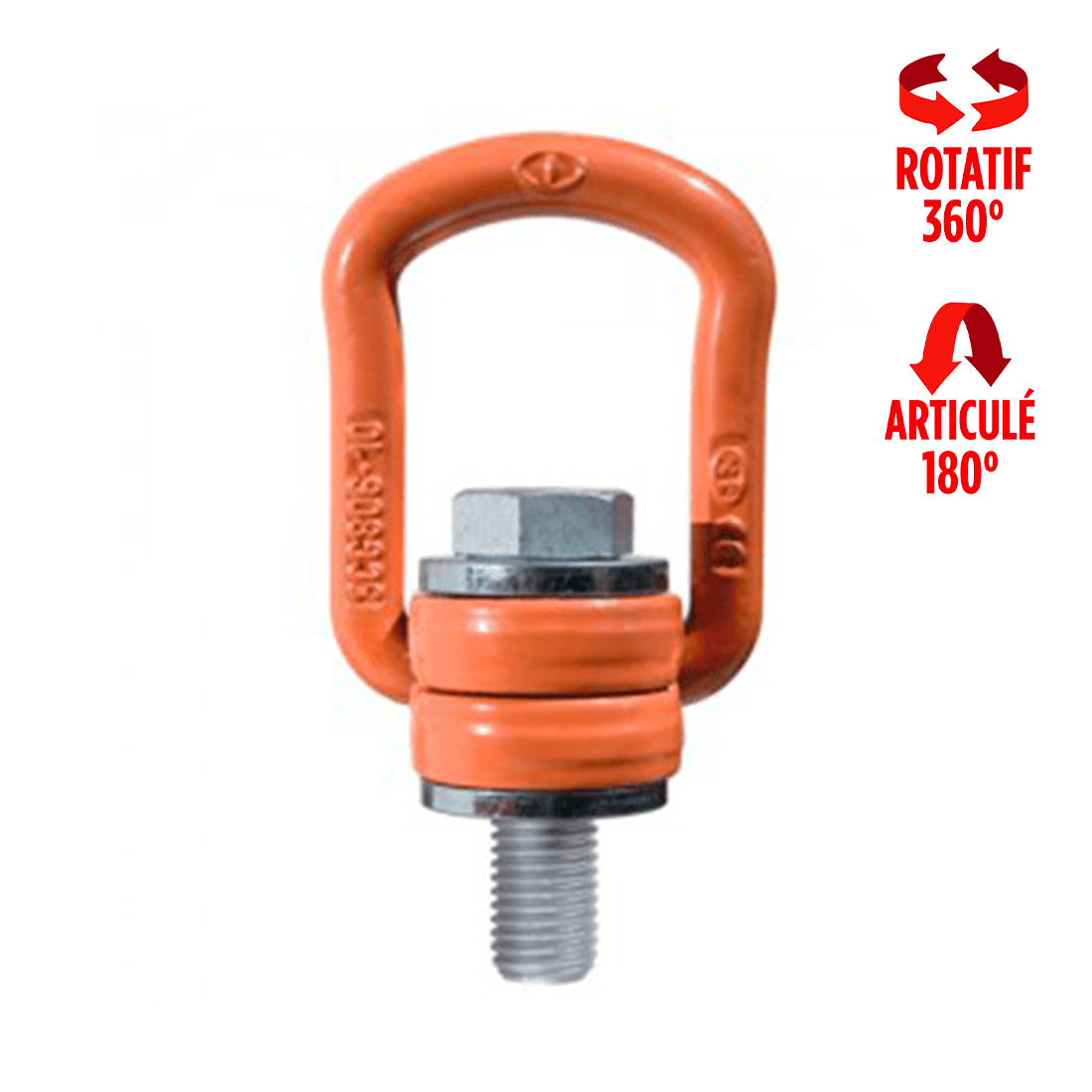

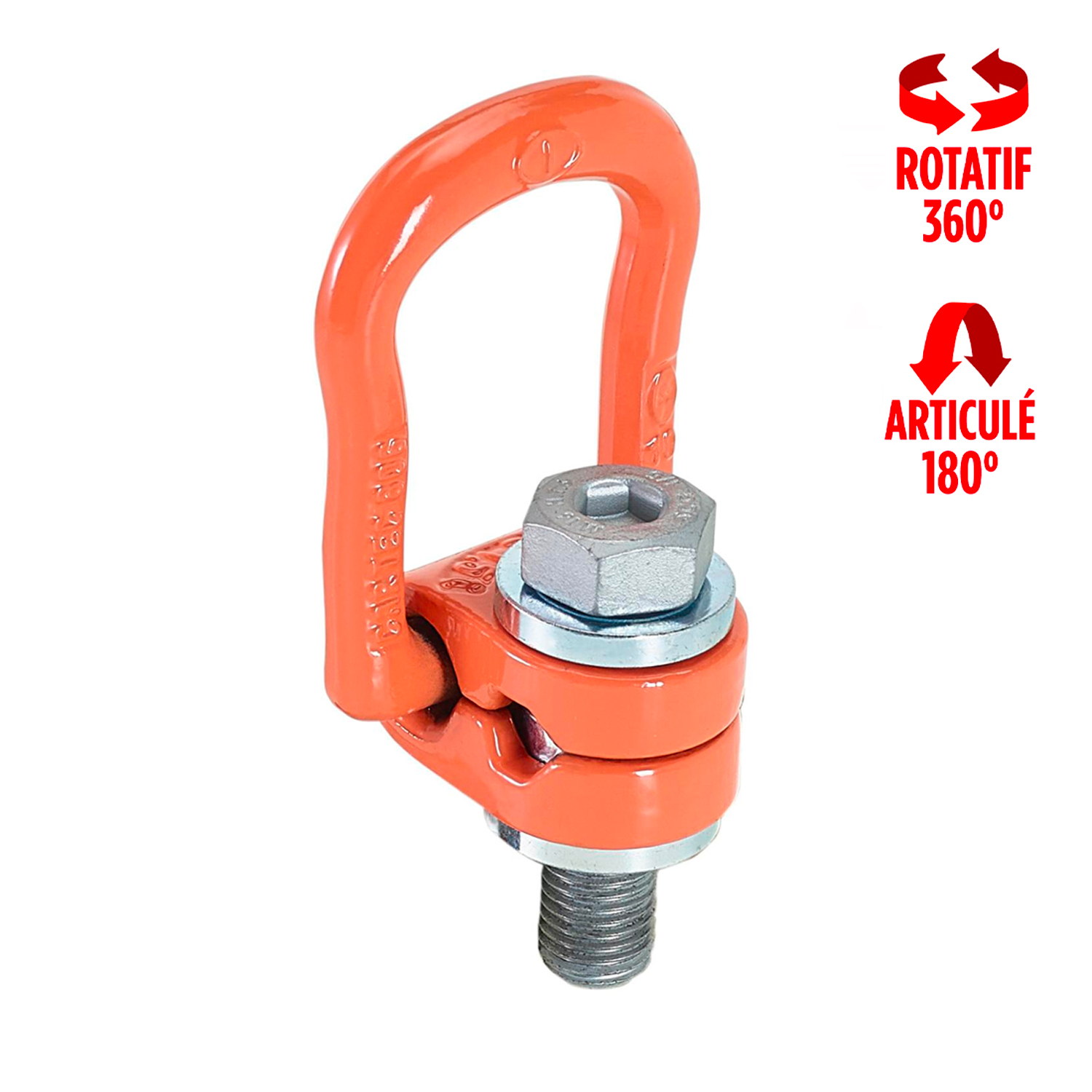

Anneau de levage émerillon à étrier C806X

Son atout : un encombrement minimal lors des tirage avec un angle à 90°.
Charge maximale utile : 300 kg à 20 tonnes.

Ce point d’ancrage est destiné au levage de charges.
Il est particulièrement adapté aux levages à 90° avec un encombrement minimal.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau articulé et rotatif, Anneau mâle

Coefficient de sécurité : 4 dans toutes les directions de charge

Conçu, testé et certifié selon les normes techniques GS-MO 1504 – EN1677

Indiqué pour le levage sécurisé conformément à la directive Machines 2006/42/CE

Rotation à 360°

Testé 100% Magnaflux

Testé à 20.000 cycles d’utilisation

La vis est protégée par le système GEOMET garantissant une protection durable

Filetage et longueur de la tige hors standard sur demande

Vis imperdable

Les vis des anneaux ont été réalisées pour pouvoir être serrées même avec des clés hexagonales universelles.

Idéal pour les ancrages à 90°

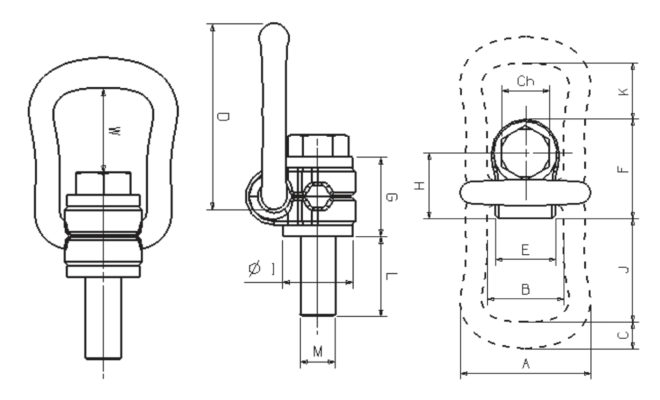

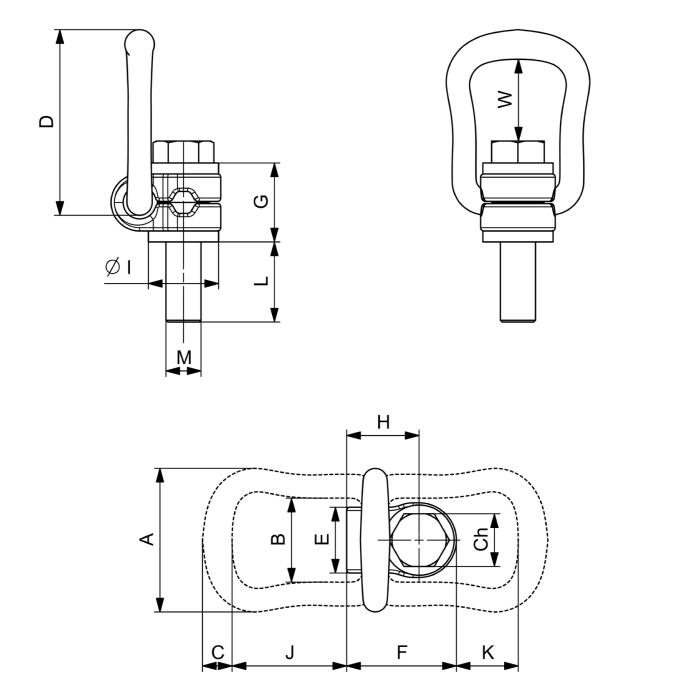

Code	Filetage	A	B	C	D	E	F	G	H	I	L	W	J	K	Ch	Poids
Code	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
C806X08	M8	57	34	10	78	24	41	30	26,5	25	15	43	51	35	13	0,275
C806X10	M10	57	34	10	78	24	41	30	26,5	25	15	42	51	35	17	0,290
C806X12	M12	66	38	13,5	85	30	50	36	33	32	23	40	52	28	19	0,500
C806X16	M16	66	38	13,5	85	30	50	36	33	32	24	38	52	28	24	0,510
C806X20	M20	87	55	16	111	48	68	44	42,5	45	31	54	71	36	30	1,250
C806X24	M24	87	55	16	111	48	68	44	42,5	45	37	51	71	36	36	1,300
C806X27	M27	109	66	22,5	145	54	91	63	58,5	60	37	64	86	47	41	3,150
C806X30	M30	109	66	22,5	145	54	91	65	58,5	60	45	62	86	47	46	3,250
C806X36T07	M36	109	66	22,5	145	54	91	55	58,5	60	50	60	86	43	55	3,300
C806X36	M36	136	78	28	190	62	108	81	72,5	70	59	88	115	74	55	5,900
C806X42T10	M42	136	78	28	190	62	108	75	72,5	70	75	86	115	70	65	6,500
C806X42	M42	169	97	36	242	68	131	89	87,5	85	63	121	151	97	65	11,200
C806X48	M48	169	97	36	242	68	131	89	87,5	95	71	117	151	93	75	11,600


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
C806X08	0,3	0,6	0,3	0,6	0,42	0,3	0,3	0,63	0,45	0,3
C806X10	0,63	1,26	0,63	1,26	0,88	0,63	0,63	1,32	0,95	0,63
C806X12	1	2	1	2	1,4	1	1	2,1	1,5	1
C806X16	1,5	3	1,5	3	2,1	1,5	1,5	3,15	2,25	1,5
C806X20	2,5	5	2,5	5	3,5	2,5	2,5	5,25	3,75	2,5
C806X24	4	8	4	8	5,6	4	4	8,4	6	4
C806X27	4	8	4	8	5,6	4	4	8,4	6	4
C806X30	5	10	5	10	7	5	5	10,5	7,5	5
C806X36T07	7	14	7	14	9,8	7	7	14,7	10,4	7
C806X36	8	16	8	16	11,2	8	8	16,8	12	8
C806X42T10	10	20	10	20	14	10	10	21	15	10
C806X42	15	30	15	30	21	15	15	31,5	22,5	15
C806X48	20	40	20	40	28	20	20	42	30	20

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

N’est pas indiqué pour la rotation sous charge

Non destiné au levage de personnes.
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
