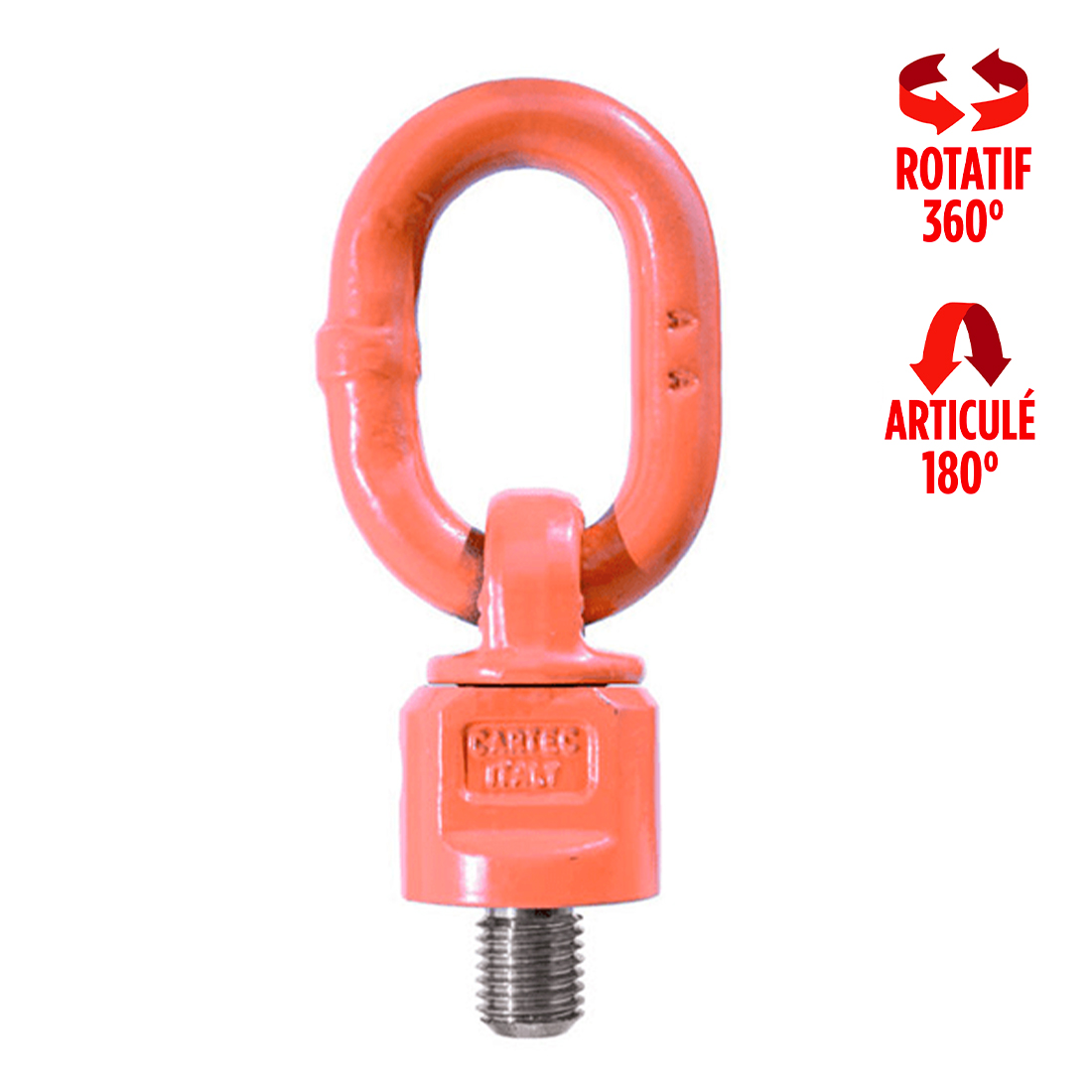

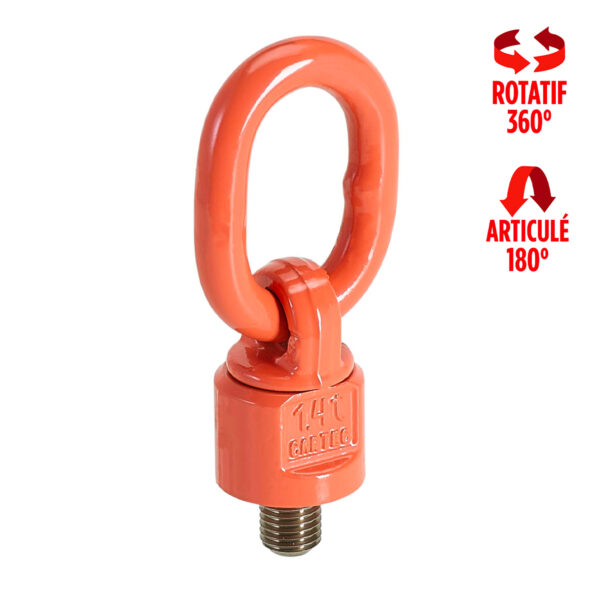

Anneau de levage émerillon à oeil C800X

Son atout : permet de basculer ou de tourner une charge pendant un levage .
Charge maximale utile pour Levage à 0° : de 600 kg à 50 tonnes
Charge maximale utile pour levage à 90° : de 300 Kg à 40 tonnes

Cet anneau de levage à haute résistance est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.

Catégories : ,

Code CMU 0° CMU 90° Mesure A B C E H L SW D1 Poids
Code t t mm mm mm mm mm mm mm mm mm Kg
C800X0030816  0,6 0,3 M8 30 13 46 50 105 16 30 38 0,480
C800X0030818 x 0,3 M8 30 13 46 50 105 18 30 38 0,480
C800X0051018 1 0,5 M10 30 13 46 50 105 18 30 38 0,480
C800X0071218 1,4 0,7 M12 30 13 46 50 105 18 30 38 0,500
C800X0101420 2 1 M14 30 13 46 50 105 20 30 38 0,530
C800X0141620 2,8 1,4 M16 30 13 46 50 105 20 30 38 0,530
C800X0172030 3,4 1,7 M20 30 13 46 50 105 30 30 38 0,530
C800X0172430 x 1,7 M24 30 13 46 50 105 30 30 38 0,530
C800X0252030 5 2,5 M20 34 16 57 61 131 30 40 50 0,530
C800X0402430 8 4 M24 40 18 70 68 153 16 48 58 1,050
C800X0403035 x 4 M30 40 18 70 68 153 35 48 58 1,630
C800X0673035 12 6,7 M30 45 22 65 71 156 35 70 80 1,630
C800X0803045 12,5 8 M30 50 23 91 86 200 45 80 90 2,850
C800X1003654 15 10 M36 50 23 91 86 200 54 80 90 4,400
C800X1254263 15 12,5 M42 50 23 91 86 200 63 80 90 4,620
C800X1254560 x 12,5 M45 50 23 91 86 200 60 80 90 5,200
C800X1254872 x 12,5 M48 50 23 91 86 200 70 80 90 5,200
C800X1604560 25 16 M45 70 32 120 112 262 60 100 120 10,900
C800X1704860 25 17 M48 70 32 120 112 262 60 100 120 10,900
C800X1805678 25 18 M56 70 32 120 112 262 78 100 120 10,900
C800X2006496 25 20 (25) M64 90 32 120 112 262 96 100 120 10,900
C800X2806496 32,5 28 M64 90 45 124 165 333 96 134 170 29
C800X31572108 50 31,5 M72 90 45 124 165 333 108 134 170 29
C800X35080120 50 35 M80 90 45 124 165 333 120 134 170 29
C800X40090135 50 40 M90 90 45 124 165 333 135 134 170 29



Codice
Code
Code
Code		 CMU
S.W.L.
0°		 CMU
S.W.L.
90°		 Misura
Size
Mesure
Abmessung		 lunghezza del filo
thread length
Longueur du filetage
Gewindelänge		 Peso
Weight
Poids
Gewicht
  t t mm mm Kg
C800X0030816  0,6 0,3 M8 16 0,480
C800X0030818 x 0,3 M8 18 0,480
C800X0051018 1 0,5 M10 18 0,480
C800X0071218 1,4 0,7 M12 18 0,500
C800X0101420 2 1 M14 20 0,530
C800X0141620 2,8 1,4 M16 20 0,530
C800X0172030 3,4 1,7 M20 30 0,530
C800X0172430 x 1,7 M24 30 0,530
C800X0252030 5 2,5 M20 30 0,530
C800X0402430 8 4 M24 16 1,050
C800X0403035 x 4 M30 35 1,630
C800X0673035 12 6,7 M30 35 1,630
C800X0803045 12,5 8 M30 45 2,850
C800X1003654 15 10 M36 54 4,400
C800X1254263 15 12,5 M42 63 4,620
C800X1254560 x 12,5 M45 60 5,200
C800X1254872 x 12,5 M48 70 5,200
C800X1604560 25 16 M45 60 10,900
C800X1704860 25 17 M48 60 10,900
C800X1805678 25 18 M56 78 10,900
C800X2006496 25 20 (25) M64 96 10,900
C800X2806496 32,5 28 M64 96 29
C800X31572108 50 31,5 M72 108 29
C800X35080120 50 35 M80 120 29
C800X40090135 50 40 M90 135 29

Attention

  • Il est impératif de consulter la notice d’utilisation du fabricant.
  • Non destiné au levage de personnes
  • Cet anneau est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.

Fiche technique

 Télécharger la fiche technique

Notice d'utilisation

 Télécharger la notice d’utilisation
