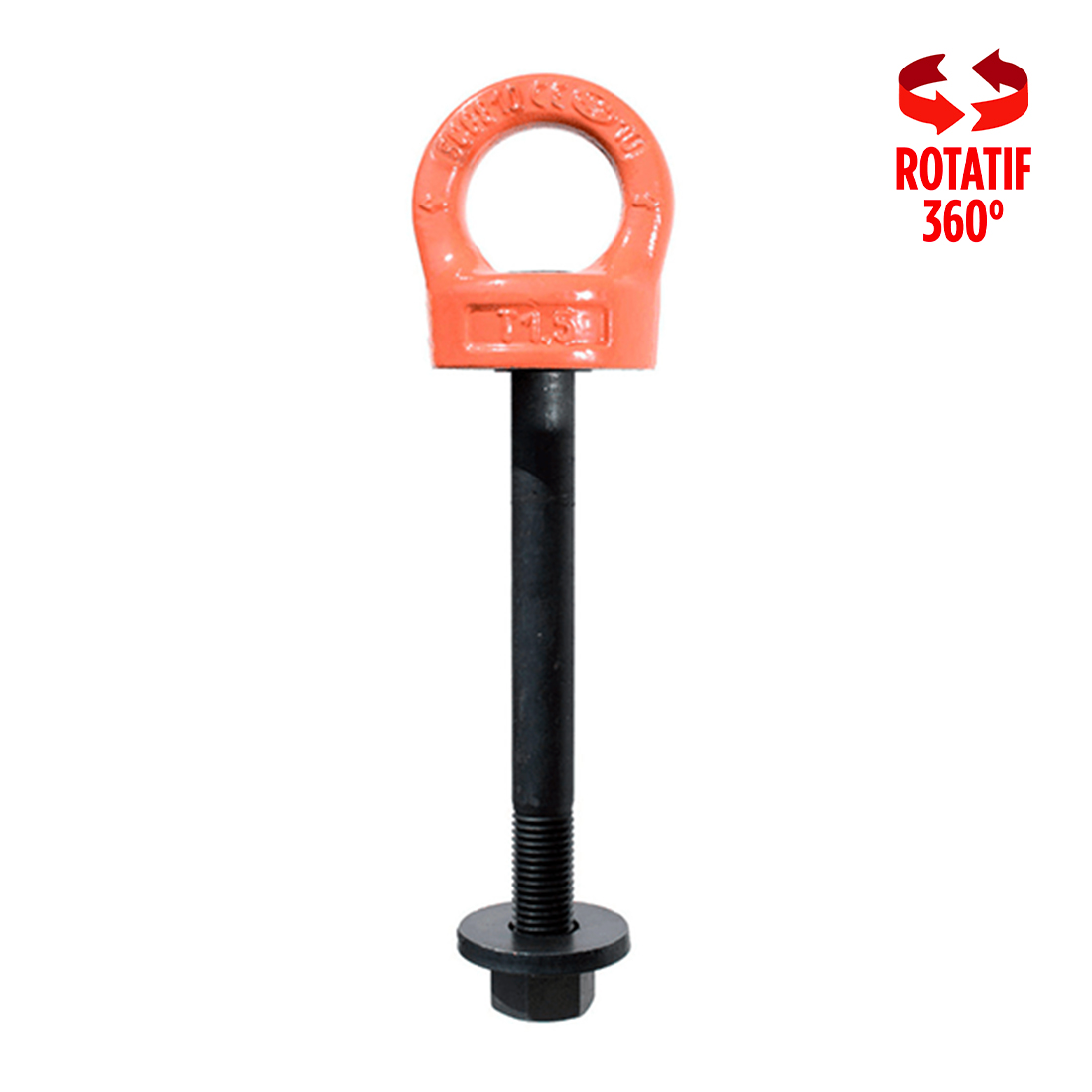

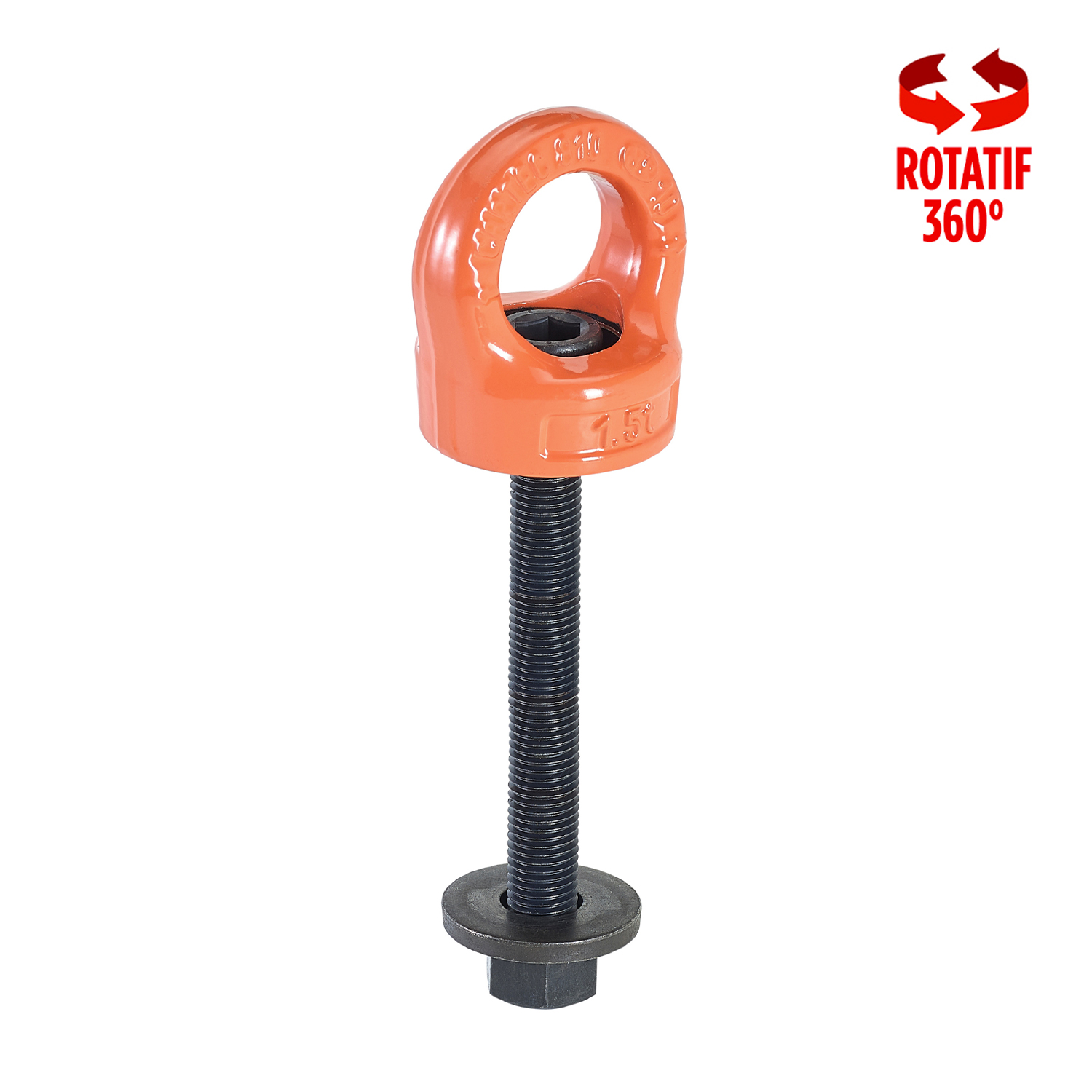

Anneau de levage émerillon H.Q.E. C810X

Son atout : une longue tige idéale pour les trous passants et les trous borgne fileté.
Charge maximale utile pour Levage à 0° : de 1 à 12 tonnes
Charge maximale utile pour levage à 90° : de 300 Kg à 4,5 tonnes

Cet anneau de levage mâle à haute résistance est prévu pour traverser un trou débouchant sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.
La particularité de cet ancrage est de pouvoir être orienté dans la position désirée après serrage complet effectué avec clé allen fournie.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau mâle, Anneau rotatif

Matière : Acier allié, trempé et revenu, Grade 100

Finition : Peinture époxy saumon

Marquage : CMU, Lot de traçabilité, CE, Fabricant,

Coefficient de sécurité : 4

Orientable à 360°

Vis imperdable

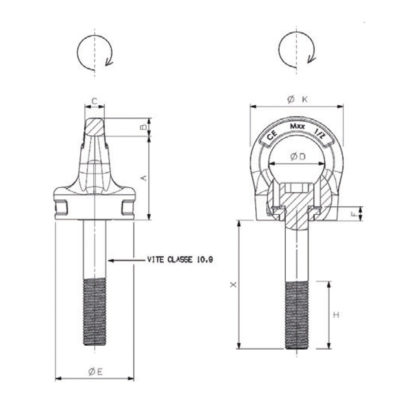

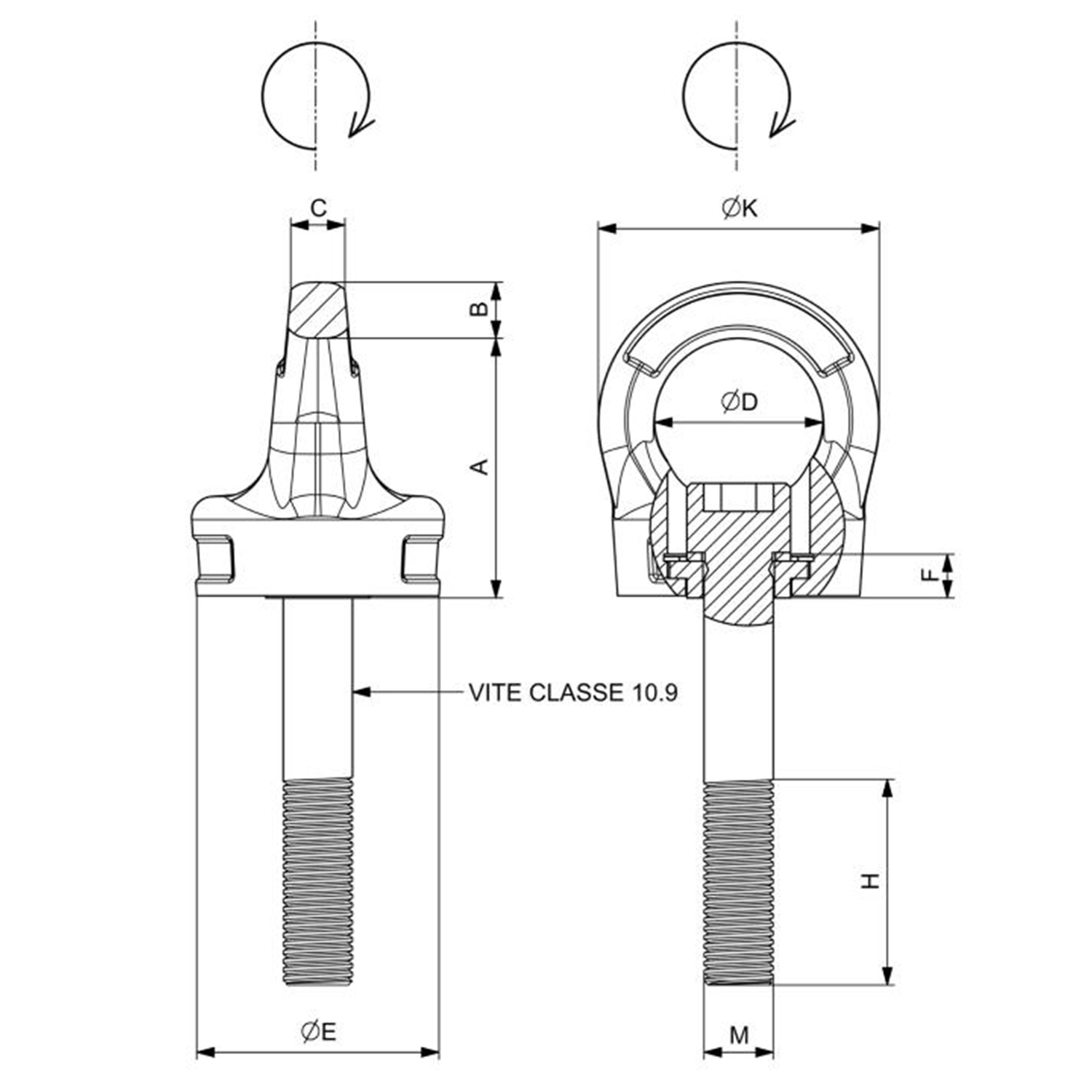

Code	Mesure	A	B	C	D	E	K	F
	mm	mm	mm	mm	mm	mm	mm	mm
C810X08	M8	44,5	8	10	29	32	45	10,5
C810X10	M10	44,5	8	10	29	32	45	6,5
C810X12	M12	53,5	11	11	34	44	56	8
C810X16	M16	59,5	13	14,5	39	56	65	8,5
C810X20	M20	67	14	17	42	58	70	10,5
C810X24	M24	80	18	19	52	73	88	13,5
C810X30	M30	101	22	27	62	80	106	17


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
C810X08	1	2	0,3	0,8	0,42	0,3	0,3	0,63	0,45	0,3
C810X10	1	2	0,4	0,8	0,56	0,4	0,4	0,84	0,6	0,4
C810X12	2	4	0,75	1,5	1	0,75	0,75	1,6	1,12	0,75
C810X16	4	8	1,5	3	2	1,5	1,5	3,15	2,25	1,5
C810X20	6	12	2,3	4,6	3,22	2,3	2,3	4,83	3,45	2,3
C810X24	8	16	3,2	6,4	4,48	3,2	3,2	6,7	4,8	3,2
C810X30	12	24	4,5	9	6,3	4,5	4,5	9,4	6,7	4,5

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

N’est pas indiqué pour la rotation sous charge

Non destiné au levage de personnes.
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
