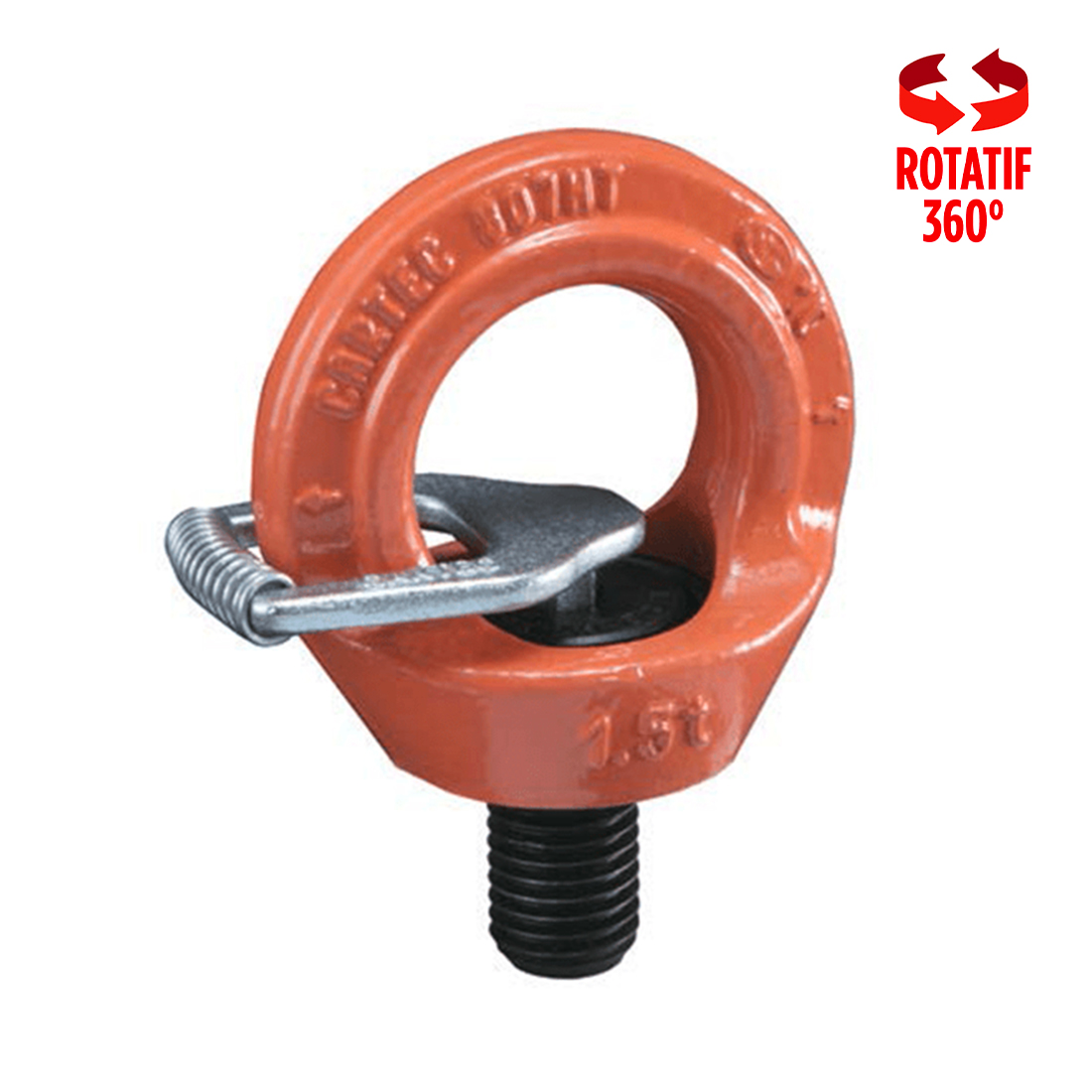

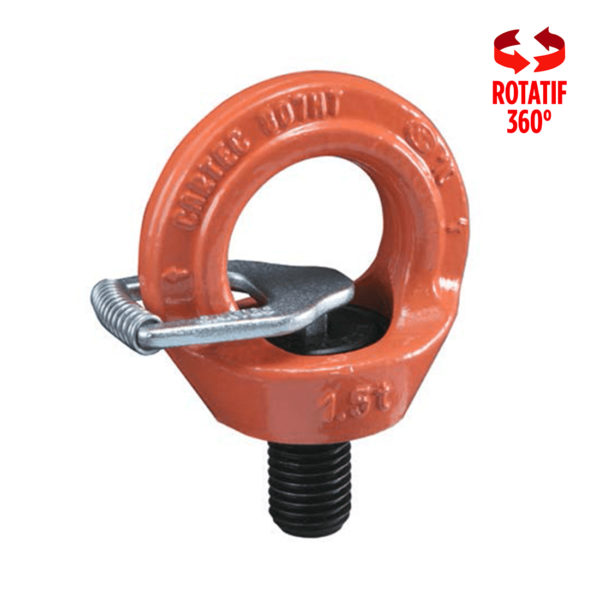

Anneau de levage émerillon H.T. C807X HT

Son atout : un anneau rotatif à haute resistance.

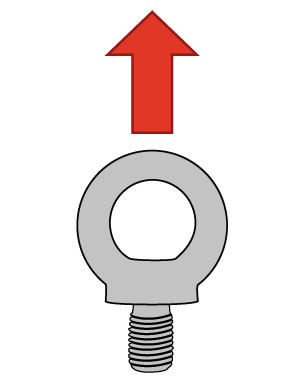

Charge maximale utile pour Levage à 0° : de 1 à 32 tonnes

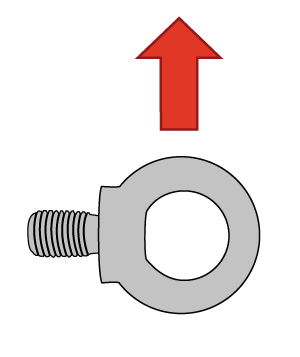

Charge maximale utile pour levage à 90° : de 0,3 à 12 tonnes

Cet anneau de levage mâle à haute résistance est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.
La particularité de cet ancrage est de pouvoir être orienté dans la position désirée après serrage complet effectué avec clé allen fournie.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau mâle, Anneau rotatif

Matière : Acier allié, trempé et revenu, Grade 100

Finition : Peinture époxy saumon

Marquage : CMU, Lot de traçabilité, CE, Fabricant,

Coefficient de sécurité : 4

Orientable à 360°

Vis imperdable

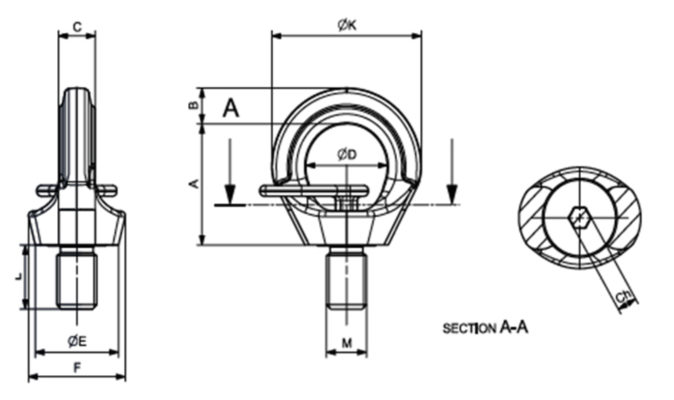

Code sans clé	Code avec clé	Filetage	A	B	C	D	E	F	K	L	Poids
-	-	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
C807XHT08	C807XCHT08	M08	35	11	9	25	25	30	47	12	0,120
C807XHT10	C807XCHT10	M10	35	11	9	25	25	30	47	15	0,120
C807XHT12	C807XCHT12	M12	43	12,5	11,5	30	30	36,5	55,5	18	0,200
C807XHT14	C807XCHT14	M14	43	12,5	11,5	30	30	36,5	55,5	18	0,350
C807XHT16	C807XCHT16	M16	49,5	14,5	15,7	35	35	41,8	64,5	24	0,350
C807XHT18	C807XCHT18	M18	49,5	14,5	15,7	35	35	41,8	64,5	24	0,350
C807XHT20	C807XCHT20	M20	58	16	18	40	42	51,5	74,5	30	0,600
C807XHT22	C807XCHT22	M22	58	16	18	40	42	51,5	74,5	30	0,600
C807XHT24	C807XCHT24	M24	69	20,5	22	49	50	58	90	36	1,000
C807XHT27	C807XCHT27	M27	69	20,5	22	49	50	58	90	36	1,000
C807XHT30	C807XCHT30	M30	86	25,5	28	60	66	73	111	45	2,000
C807XHT33	C807XCHT33	M33	86	25,5	28	60	66	73	111	45	2,000
C807XHT36	C807XCHT36	M36	107	32	32	74	75	96,5	135	54	3,400
C807XHT42	C807XCHT42	M42	120	38	40,5	82	85	110	158	63	5,700
C807XHT48	C807XCHT48	M48	139	43	44	95	100	124,5	179	72	8,500

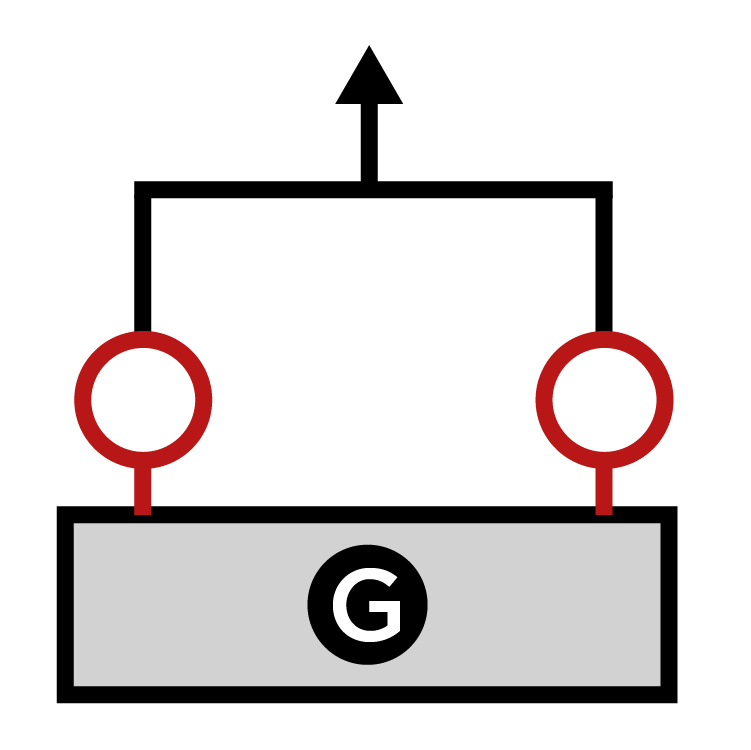

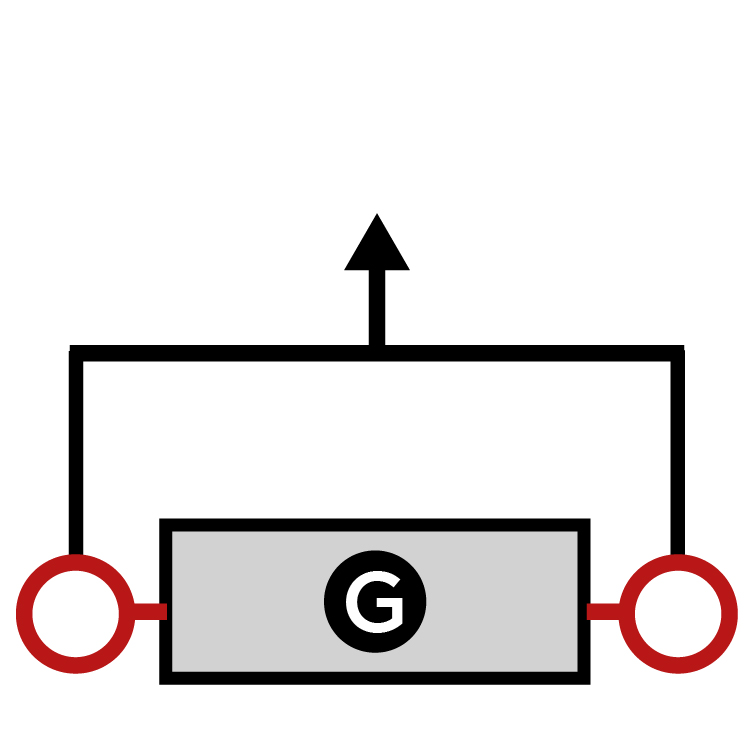

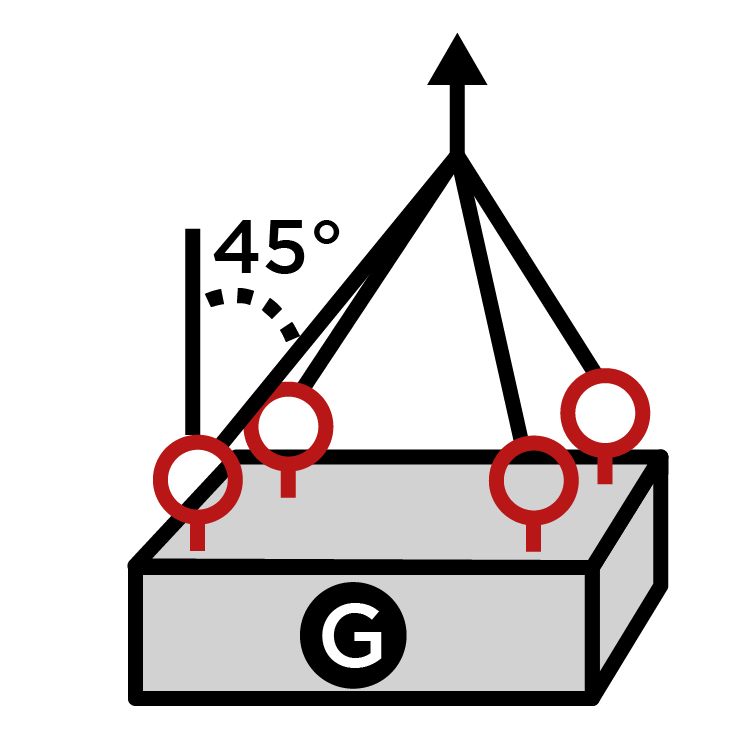

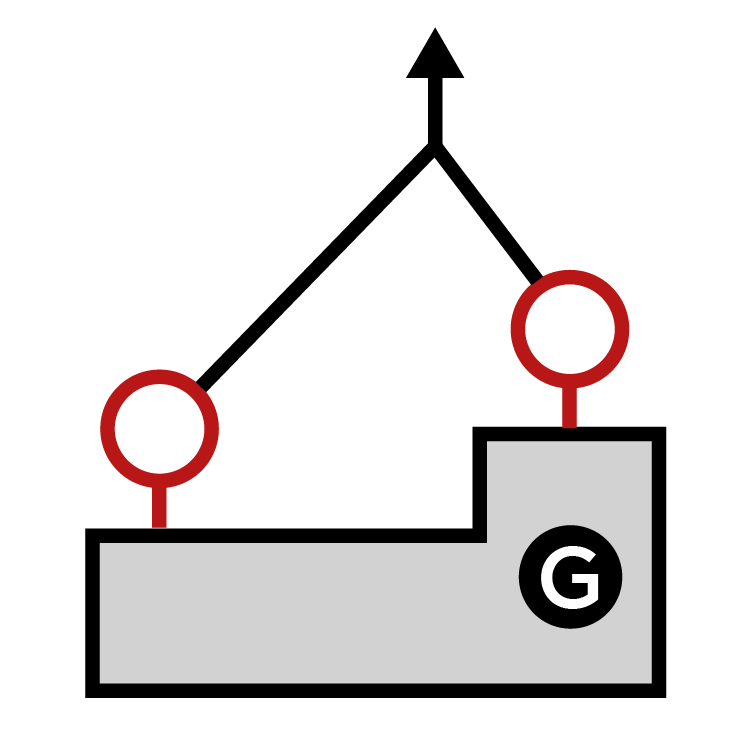

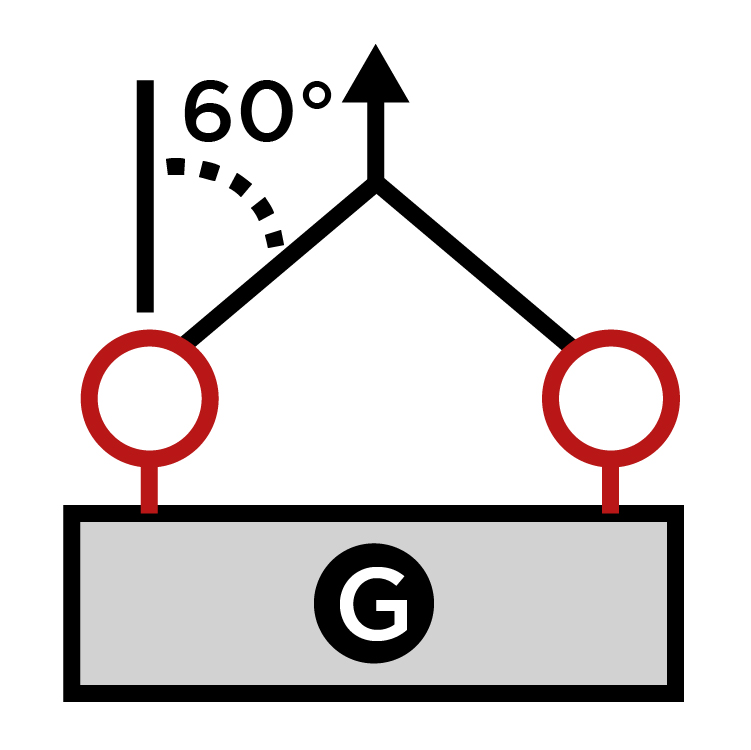

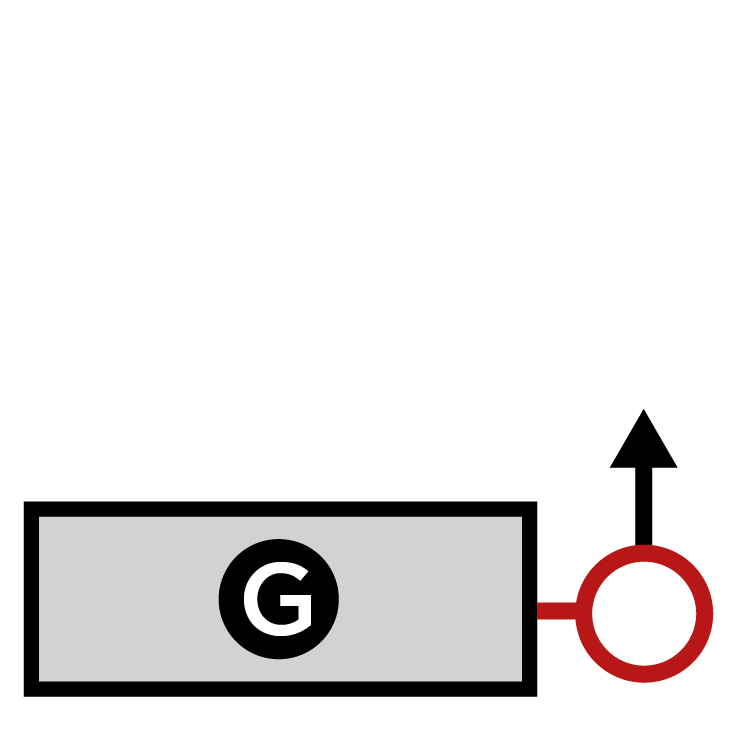

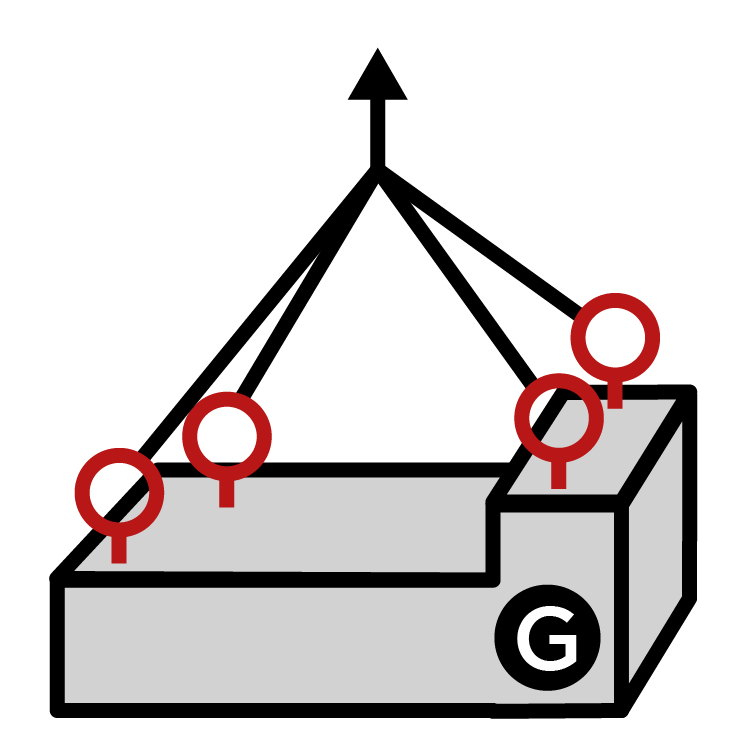

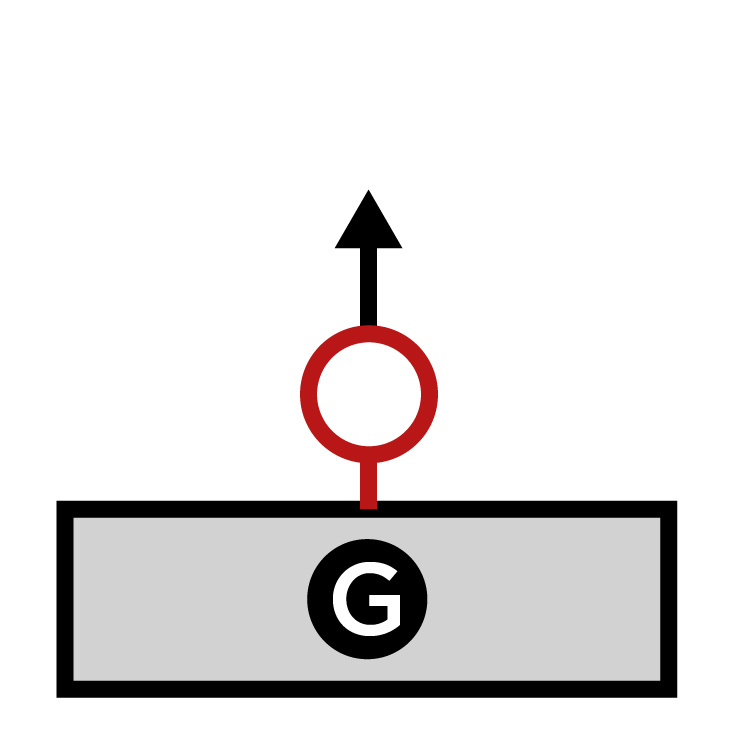

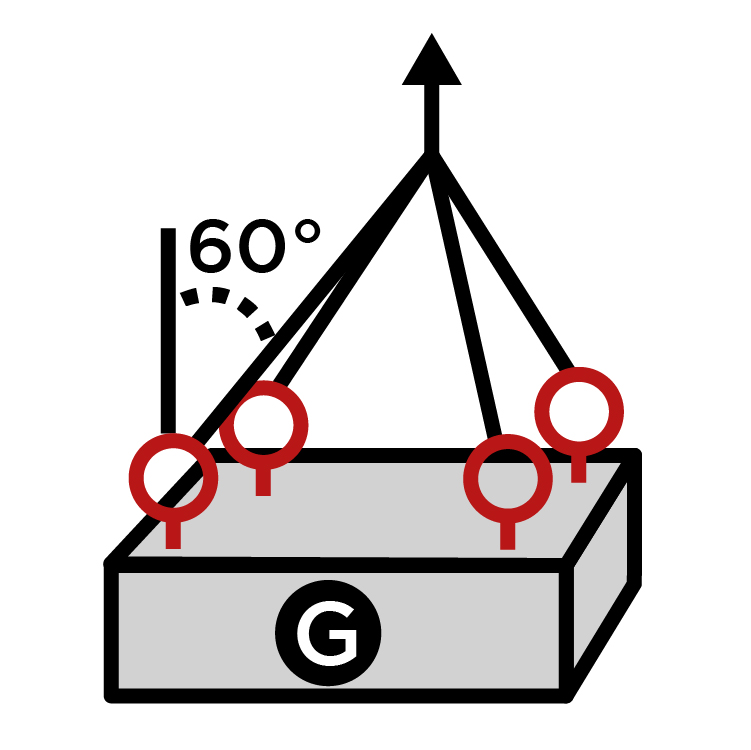

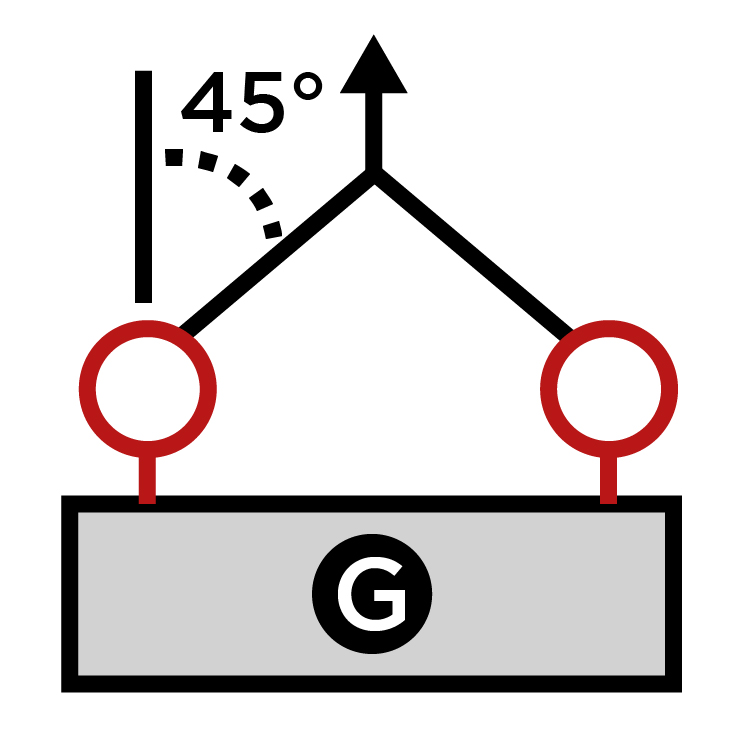

Code sans clé	Code avec clé	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	-	t	t	t	t	t	t	t	t	t	t
C807XHT08	C807XCHT08	1	2	0,3	0,6	0,42	0,3	0,3	0,63	0,45	0,3
C807XHT10	C807XCHT10	1	2	0,4	0,8	0,56	0,4	0,4	0,84	0,6	0,4
C807XHT12	C807XCHT12	2	4	0,75	1,5	1	0,75	0,75	1,6	1,12	0,75
C807XHT14	C807XCHT14	2	4	0,75	1,5	1	0,75	0,75	1,6	1,12	0,75
C807XHT16	C807XCHT16	4	8	1,5	3	2	1,5	1,5	3,15	2,25	1,5
C807XHT18	C807XCHT18	4	8	1,5	3	2	1,5	1,5	3,15	2,25	1,5
C807XHT20	C807XCHT20	6	12	2,3	4,6	3,22	2,3	2,3	4,83	3,45	2,3
C807XHT22	C807XCHT22	6	12	2,3	4,6	3,22	2,3	2,3	4,83	3,45	2,3
C807XHT24	C807XCHT24	8	16	3,2	6,4	4,48	3,2	3,2	6,7	4,8	3,2
C807XHT27	C807XCHT27	8	16	3,2	6,4	4,48	3,2	3,2	6,7	4,8	3,2
C807XHT30	C807XCHT30	12	24	4,5	9	6,3	4,5	4,5	9,4	6,7	4,5
C807XHT33	C807XCHT33	12	24	4,5	9	6,3	4,5	4,5	9,4	6,7	4,5
C807XHT36	C807XCHT36	16	32	7	14	9,8	7	7	14,7	10,5	7
C807XHT42	C807XCHT42	24	48	9	18	12,6	9	9	18,9	13,5	9
C807XHT48	C807XCHT48	32	64	12	24	16,8	12	12	25,2	18	12

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

N’est pas indiqué pour la rotation sous charge

Non destiné au levage de personnes.
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
