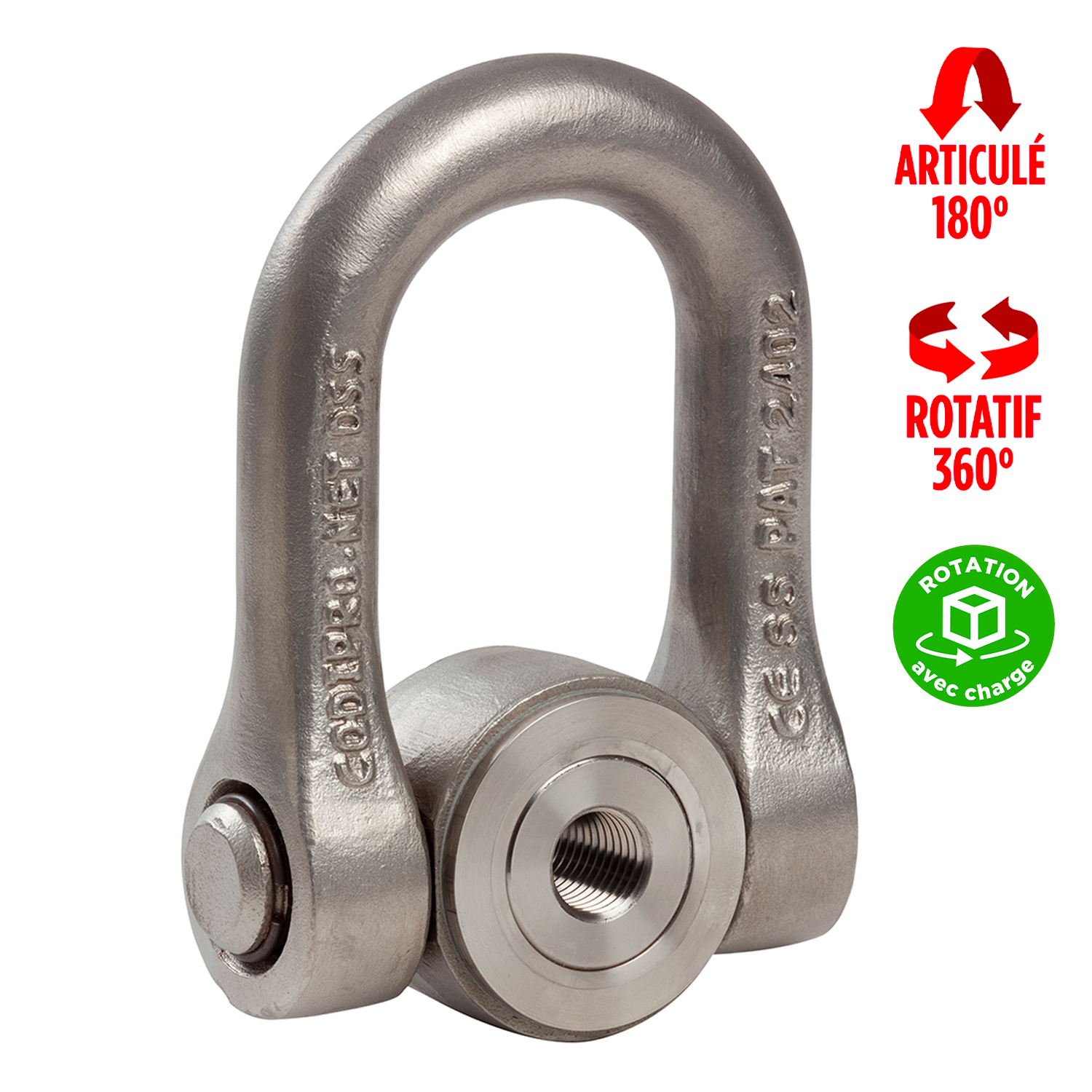

Anneau de levage en inox à double articulation femelle SS.FE.DSS

Son atout : articulé et rotatif.
Charge maximale utile : 2,7 à 5 tonnes.
L’anneau de levage universel en inox femelle SS.FE.DSS est un anneau à double articulation. Il est spécialement conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue. Comme tous les anneaux en acier inoxydable de CODIPRO, le SS.FE.DSS présente une protection optimale contre la corrosion. Cela assure une longévité optimale de l’anneau et permet de l’utiliser dans des milieux humides, chimiques, marins, etc. L’anneau est articulé à 180° mais permet une rotation à 360°. Il est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.

Catégorie : Anneaux de levage Étiquettes : Anneau articulé et rotatif, Anneau femelle, Inox, Rotatif sous charge

Coefficient de sécurité4:1 et 5:1
Acier inoxydable 316L
Pivotant sous charge
Rotation 360° – Pivotement 180°
Conforme à la Directive Machine 2006/42/CE
Fabriqué selon la norme EN 1677-1
Traçabilité par code individuel

Code	Filetage	Couple de serrage	L maxi	S	A	B	C	D	E	F	G	Poids
-	mm	Nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
SS.FE.DSSM24	M 24	160	66	50	66	31	70	98	73	149	30	5,8
SS.FE.DSSM30	M 30	250	66	50	66	31	70	98	73	149	30	5,8
SS.FE.DSSM33	M 33	250	66	50	66	31	70	98	73	149	30	5,8
SS.FE.DSSM36	M 36	320	66	50	66	31	70	98	73	149	30	5,8

Charge maximale utile coefficient 4:1


Code	1 brin et levage à 0°	2 brins et levage à 0°	1 brin et levage à 90°	2 brins et levage à 90°	2 brins et levage de 0° à 45°	2 brins et levage de 45° à 60°	2 brins et levage Asymétrique	3/4 brins et levage de 0° à 45°	3/4 brins et levage de 45° à 60°	3/4 brins et levage Asymétrique
-	t	t	t	t	t	t	t	t	t	t
SS.FE.DSSM24	2,7	5,4	2,7	5,4	3,78	2,7	2,7	5,67	4,05	2,7
SS.FE.DSSM30	3,5	7	3,5	7	4,9	3,5	3,5	7,35	5,25	3,5
SS.FE.DSSM33	3,5	7	3,5	7	4,9	3,5	3,5	7,35	5,25	3,5
SS.FE.DSSM36	5	10	5	10	7	5	5	10,5	7,5	5

Charge maximale utile coefficient 5:1


Code	1 brin et levage à 0°	2 brins et levage à 0°	1 brin et levage à 90°	2 brins et levage à 90°	2 brins et levage de 0° à 45°	2 brins et levage de 45° à 60°	2 brins et levage Asymétrique	3/4 brins et levage de 0° à 45°	3/4 brins et levage de 45° à 60°	3/4 brins et levage Asymétrique
-	t	t	t	t	t	t	t	t	t	t
SS.FE.DSSM24	2,7	5,4	2,7	5,4	3,78	2,7	2,7	5,67	4,05	2,7
SS.FE.DSSM30	3,5	7	3,5	7	4,9	3,5	3,5	7,35	5,25	3,5
SS.FE.DSSM33	3,5	7	3,5	7	4,9	3,5	3,5	7,35	5,25	3,5
SS.FE.DSSM36	5	10	5	10	7	5	5	10,5	7,5	5

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
