C810FX

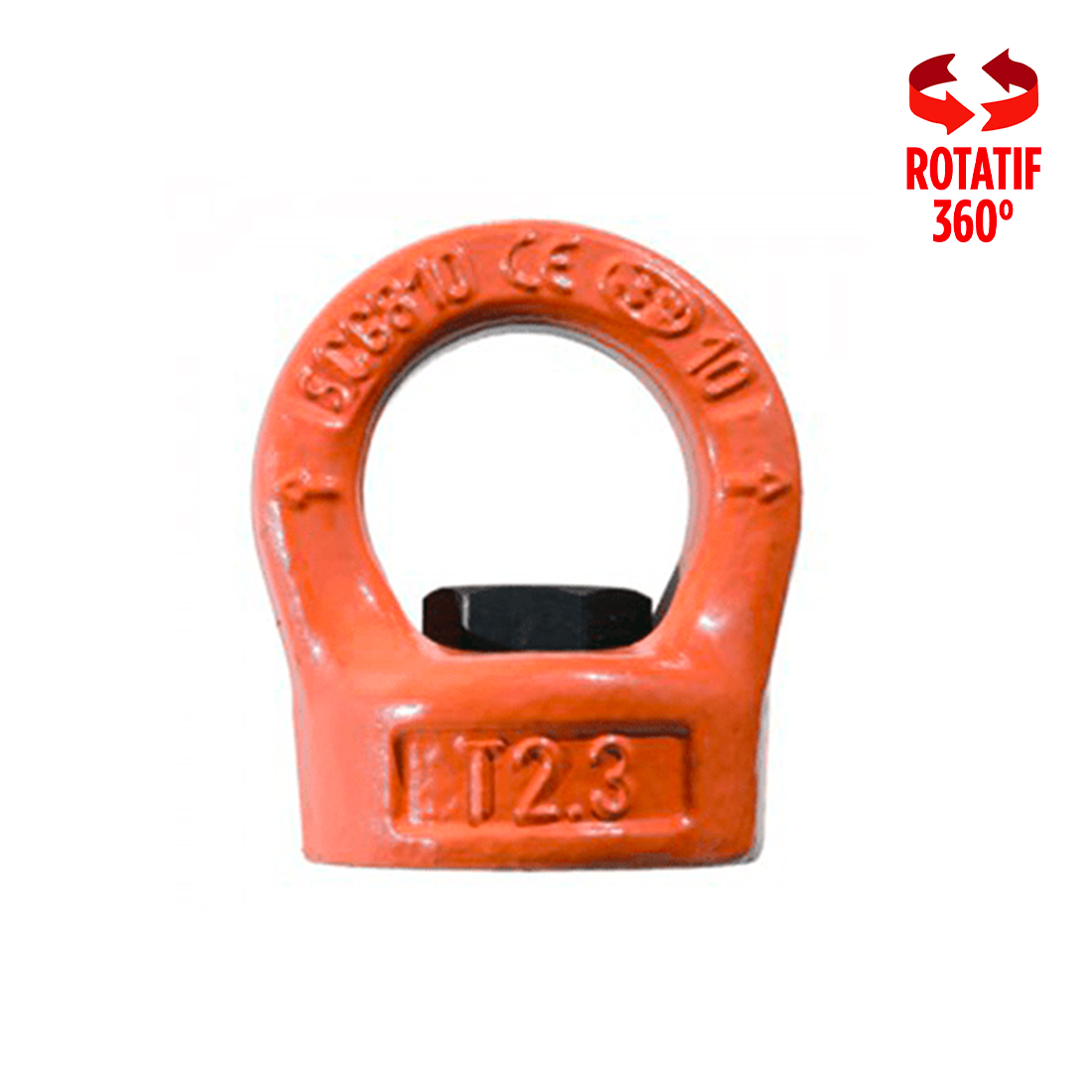

Anneau de levage femelle orientable C810FX

Son atout : orientable sur toute direction de charge.
Charge maximale utile : 1 à 32 tonnes.

Ce point d’ancrage est destiné au levage de charges en présence de goujon et/ou de vis filetée de classe supérieure ou égale à la classe 10.9.

L’anneau est utilisable dans toutes les directions de tirage sans rotation (pour les charges, voir fiche technique).

Catégories : Anneaux de levage, Anneaux femelles

Coefficient de sécurité: 4 dans toutes les directions de charge

Conçu, testé et certifié selon les normes techniques GS-MO 1504 – EN1677

Indiqué pour le levage sécurisé conformément à la directive Machines 2006/42/CE

Orientable à 360°

Testé 100% Magnaflux

Testé à 20.000 cycles d’utilisation

Écrou imperdable

Équipe d’un système autobloquant intégré

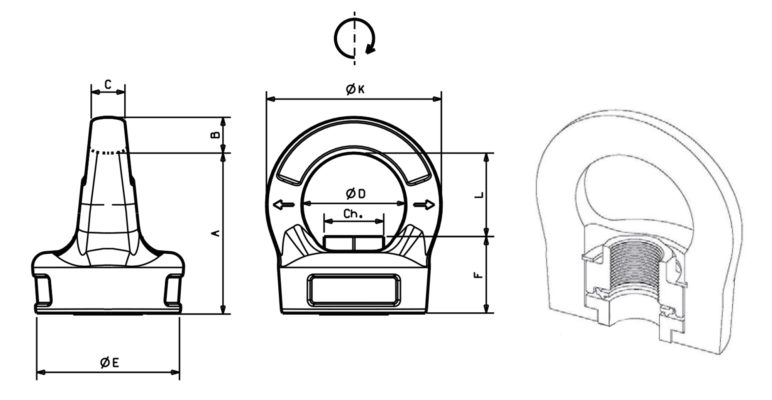

Code	CMU	Diametre filetage	A	B	C	D	E	K	F	L	Ch	Poids
	t	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
C810FX08	0,3	M8	44,5	8	10	29	32	45	21,5	23	13	0,17
C810FX10	0,4	M10	44,5	8	10	29	32	45	21,5	23	14	0,20
C810FX12	0,75	M12	53,5	11	11	34	44	56	26,5	27	16	0,39
C810FX16	1,5	M16	59,5	13	14,5	39	56	65	30,5	29	21	0,69
C810FX20	2,3	M20	67	14	17	42	58	70	33	34	26	0,71
C810FX24	3,2	M24	80	18	19	52	73	88	40	40	30	1,70
C810FX30	4,5	M30	101	22	27	62	80	106	51	50	36	2,44

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes.

Cet anneau est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.

Fiche technique

Télécharger la fiche technique

Notice d'utilisation

Télécharger la notice d’utilisation
