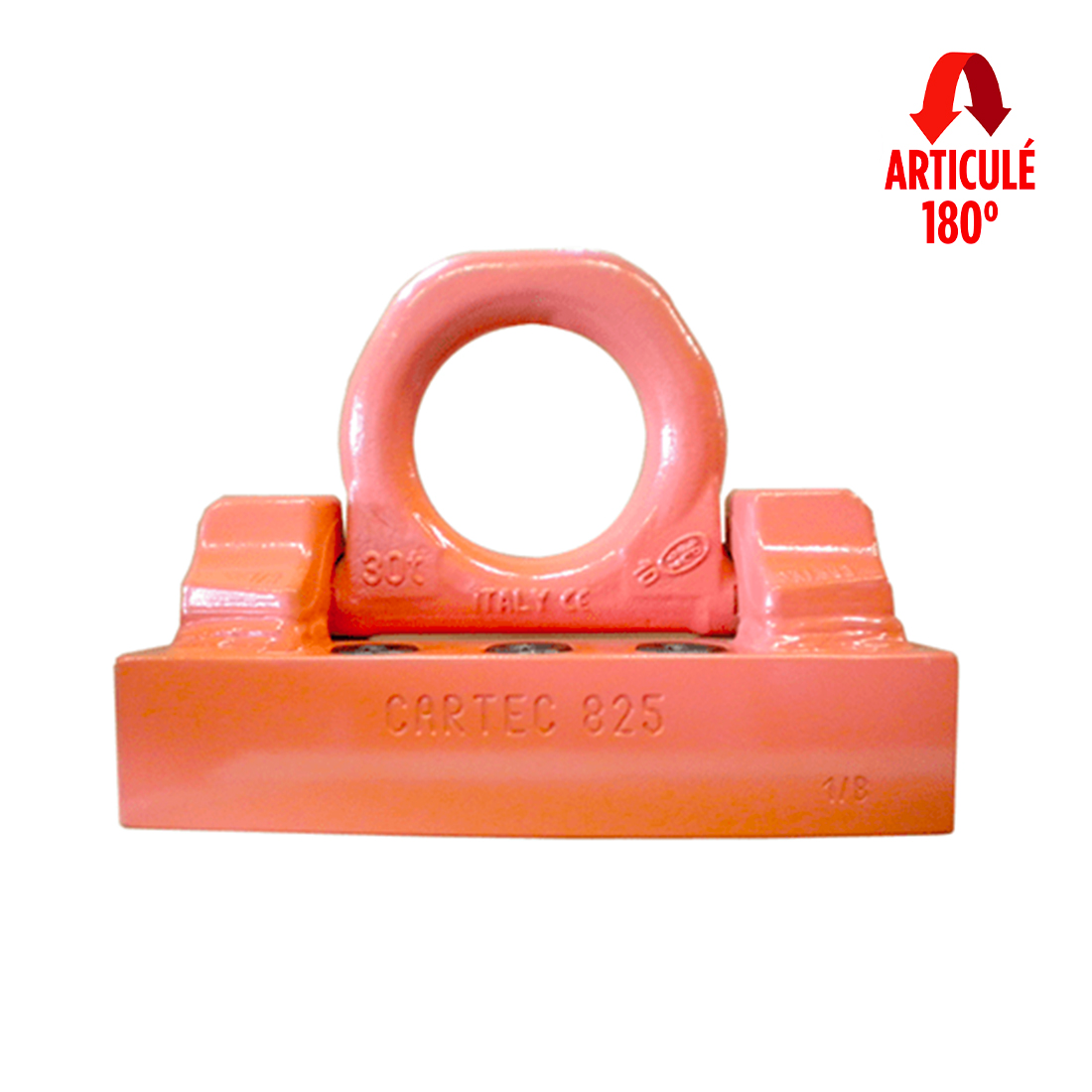

Étrier d’ancrage à plaque à visser C825X

Son atout : un étrier a visser, idéal pour les surface planes.
Charge maximale utile : 30 à 50 tonnes.

Cet anneau de levage à haute résistance est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux à visser

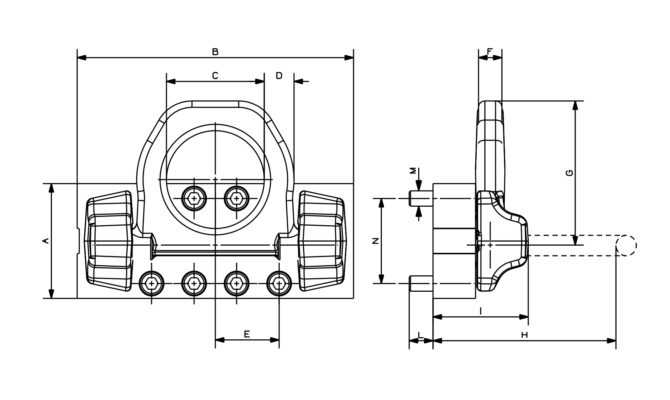

Code	A	B	C	D	E	F	G	H	I	L	M	N	Epaisseur de la soudure	Poids
Code	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	HV + Δa	Kg
C825X30	180	400	130	42	75	41	194	255	159	80	30	120	HV 15+4	61
C825X50	270	650	230	70	100	55	339	407	224	100	36	200	HV 25+8	202


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
C825X30	30	60	30	60	42	30	30	63	45	30
C825X50	50	100	50	100	70	50	50	105	75	50

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes.

Cet étrier est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
