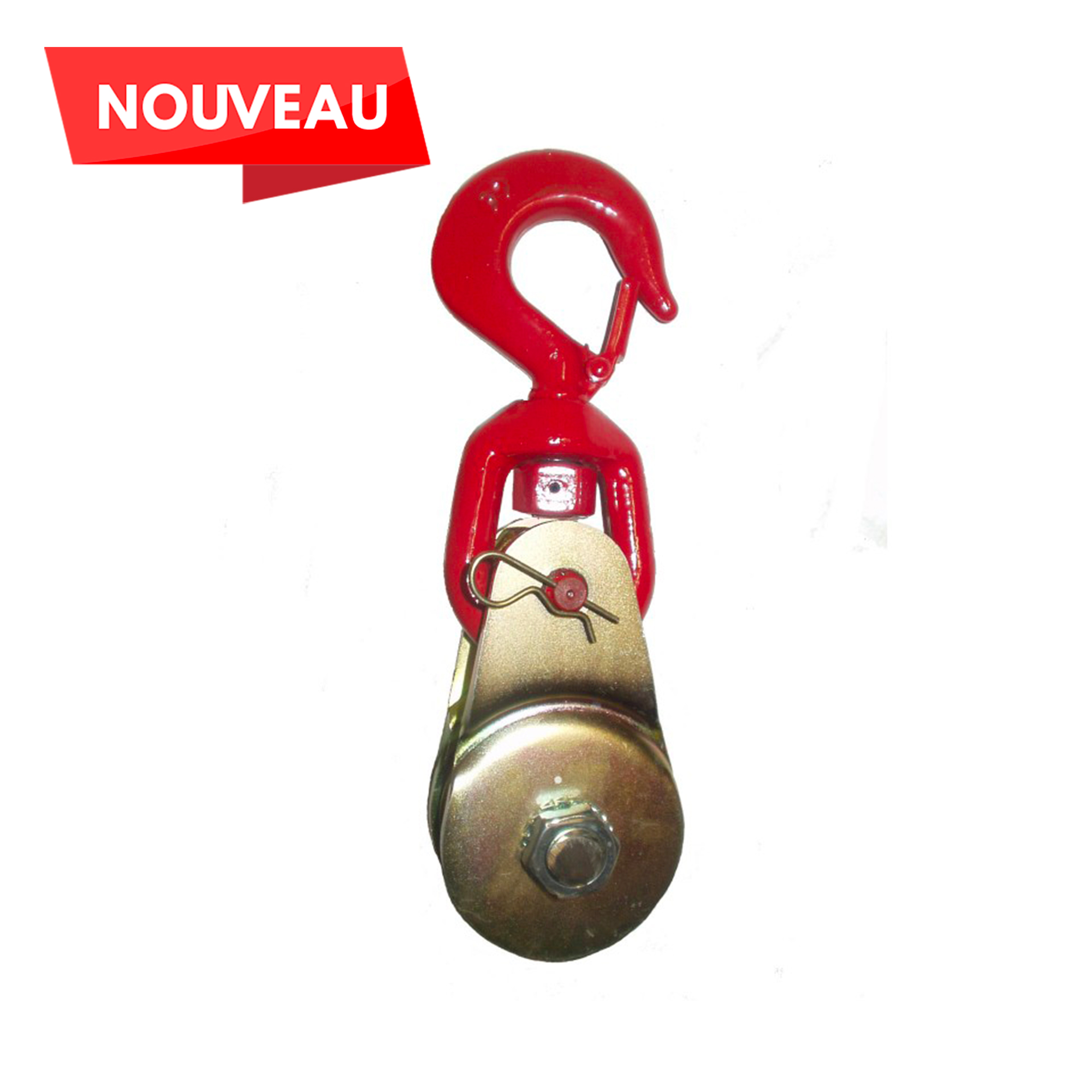

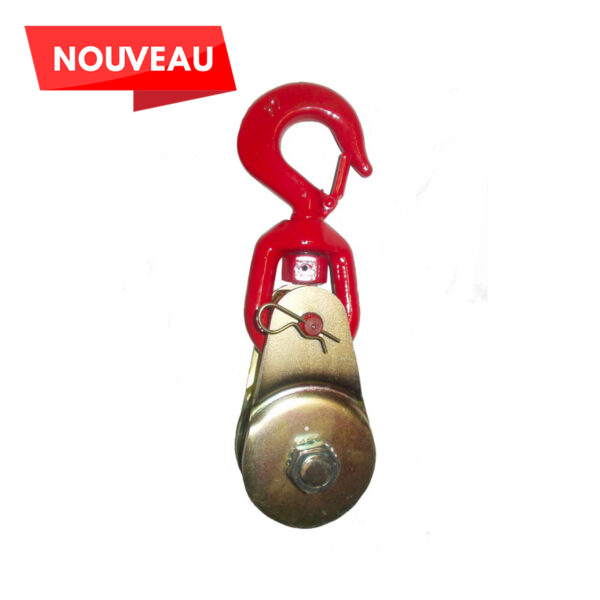

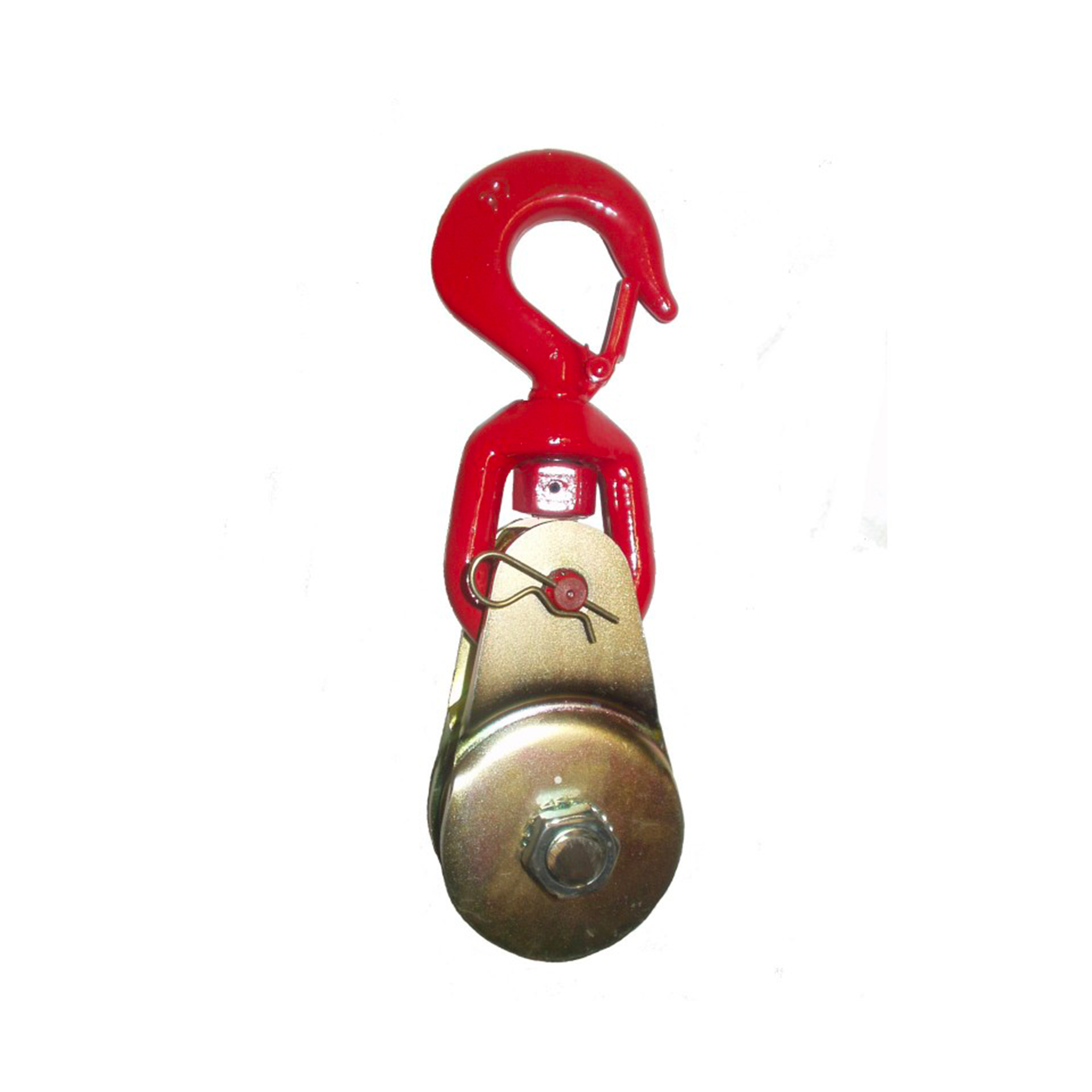

Poulie de traction AJ

Poulie robuste pour les travaux le plus exigents.
Charge maximale utile : 1250 Kg à 31500 Kg

Catégories : Nouveautés, Poulies et Réas

Description
Attention

Légèreté avec un coefficient d’utilisation minimum de 4, grâce aux aciers « HR » non vieillissants et résilients à basse température
Variantes de suspentes, montage sur bague.
Ouverture en déverrouillant l’axe imperdable et en tournant le flasque sur l’axe du réa

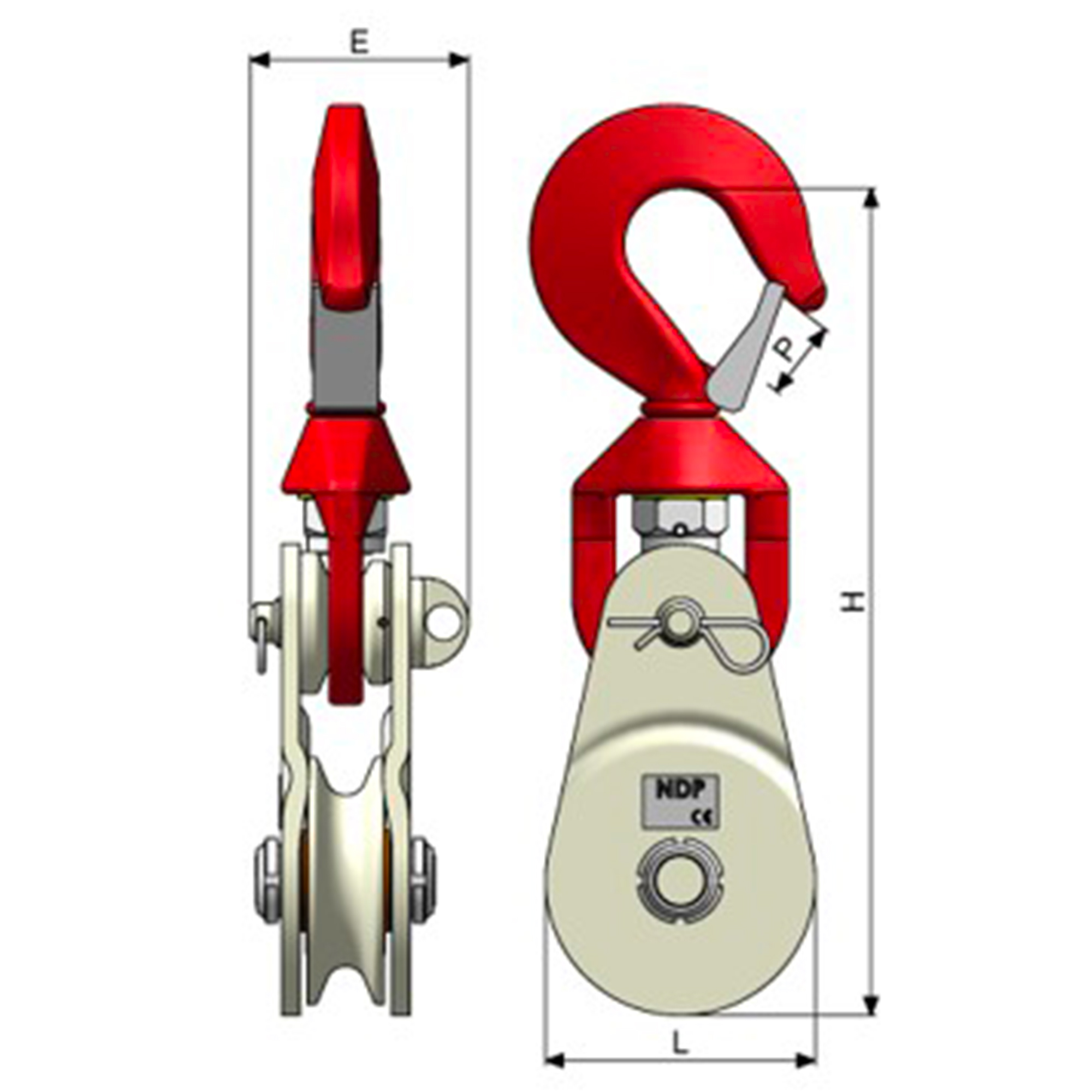

CODE	CMU	Type de montage	Diametre de câble	Mesure H	Mesure L	Mesure E	Diametres du Réa
-	Kg	-	mm	mm	mm	mm	mm
AJ10BB	1250	Bague	5-8	235	86	66	80-65
AJ20BB	2500	Bague	9-11	279	86	81	80-60
AJ30BB	3200	Bague	12-16	330	120	97	110-76
AJ50BB	5400	Bague	12-16	369	120	97	110-76
AJ51BB	5400	Bague	16-20	419	160	97	150-116
AJ80BB	8000	Bague	16-20	458	160	125	150-110
AJ82BB	8000	Bague	20-22	533	210	125	200-160
AJ82RO	8000	Roulement	20-22	533	210	125	200-160
AJ83RO	8000	Roulement	20-22	638	310	125	300-250
AJ115BB	11500	Bague	20-24	534	160	140	150-110
AJ117BB	11500	Bague	24-28	600	210	140	200-160
AJ117RO	11500	Roulement	24-28	600	210	140	200-160
AJ119RO	11500	Roulement	24-28	600	420	140	400-344
AJ160BB	16000	Bague	24-28	877	420	150	400-344
AJ160RO	16000	Roulement	24-28	877	420	150	400-344
AJ162BB	16000	Bague	24-28	642	210	150	200-160
AJ200BB	22000	Bague	26-28	714	210	145	200-160
AJ203RO	22000	Roulement	28-30	844	310	145	300-250
AJ250BB	25000	Bague	28-32	839	260	166	250-200
AJ253RO	25000	Roulement	28-32	894	310	166	300-250
AJ315BB	31500	Bague	32-38	1020	340	180	335-280
AJ315RO	31500	Roulement	32-38	977	340	180	335-280

Attention

Il est impératif de consulter la notice du fabricant avant l’utilisation.

Non destiné au levage de personnes.

Cette poulie est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
