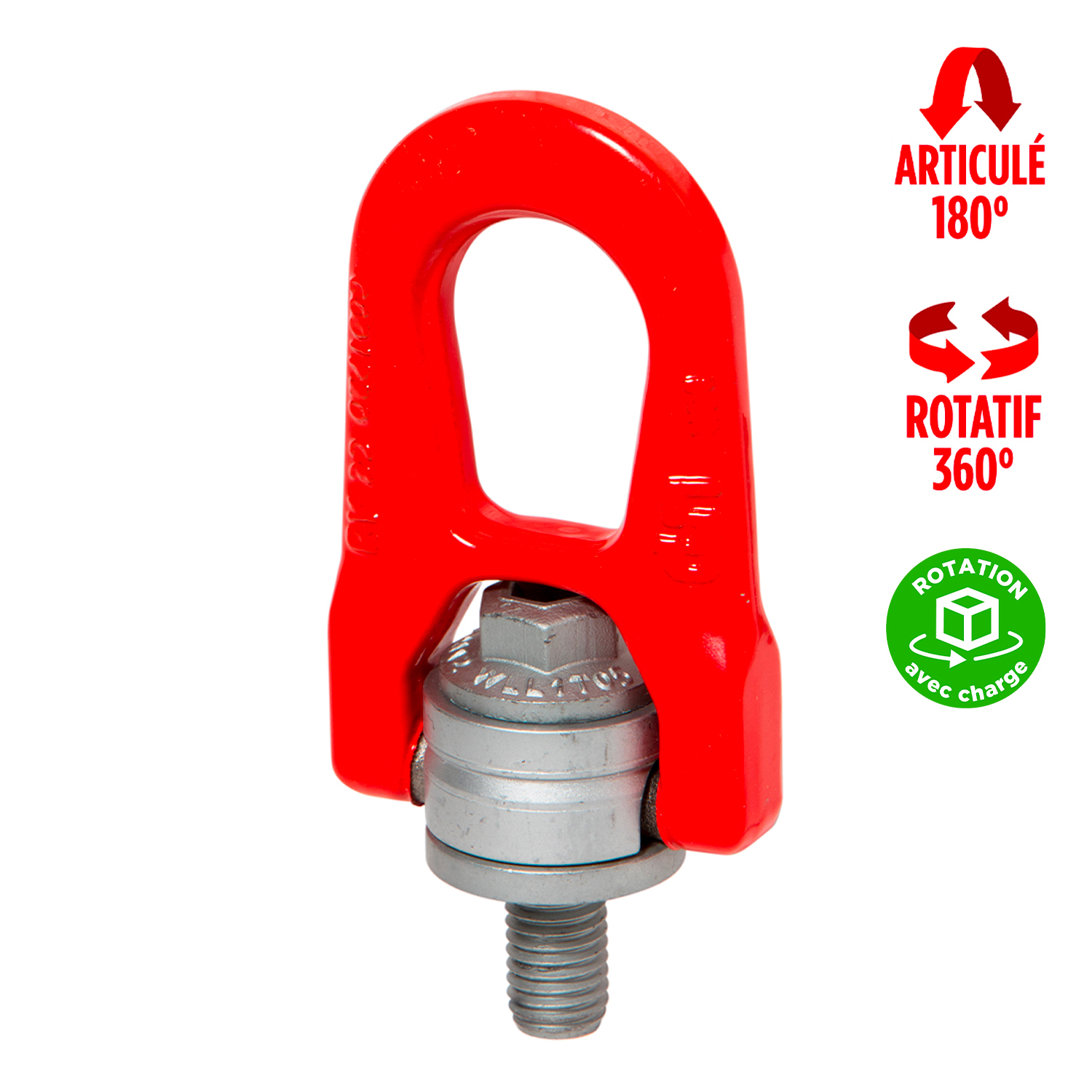

Anneau de levage à double articulation DSR Mâle

Son atout : articulé et rotatif.
Charge maximale utile : 0,10 à 9 tonnes.
L’anneau de levage DSR est un anneau à double articulation. Il est composé d’un anneau en acier GRADUP conçu pour réaliser des levages avec rotation de charges. Sa double articulation assure un alignement parfait avec l’élingue. L’anneau est articulé à 180° mais permet une rotation à 360°. Il est utilisable pour toute configuration de levage (axial, avec angle, basculement, rotation).

Utilisation recommandée pour un levage nécessitant une rotation continue avec charge.

–

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau articulé et rotatif, Anneau mâle, Rotatif sous charge

Coefficients de sécurité 4:1 et 5:1
Pivotant sous charge
Rotation 360° – Pivotement 180°
Conforme à la Directive Machine2006/42/CE
Fabriqué selon la normeEN 1677-1

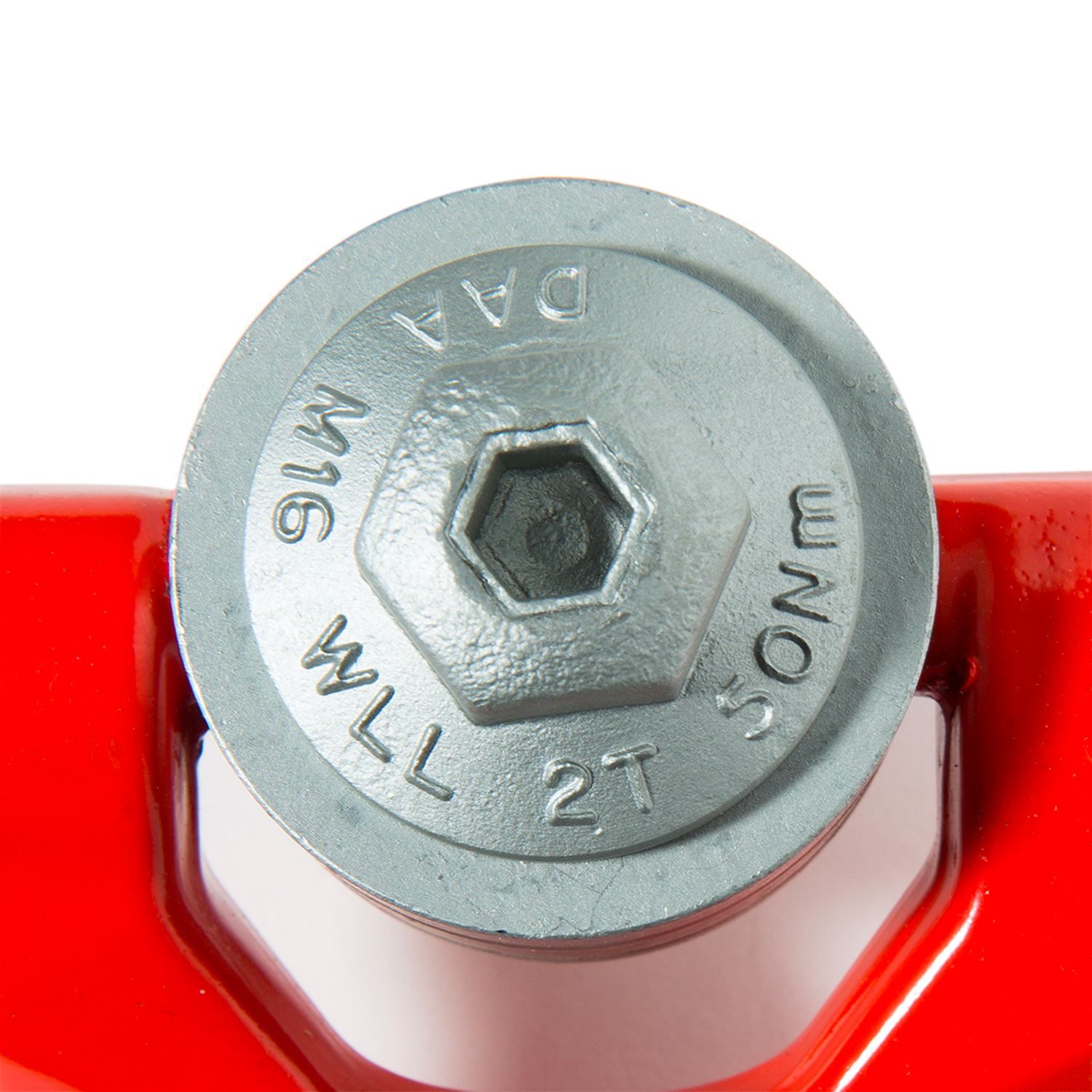

Traçabilité par code individuel

Code	Diamètre	Couple de serrage	L1	S1	S2	A	B	C	D	E	F	G	H	Poids
-	mm	Nm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Kg
DSRM 5UP	M5 (x0,8)	3	15	8	16	33	30	30	38	27	14	53	9,5	0,3
DSRM 6UP	M6 (x1)	4	15	8	16	33	30	30	38	27	14	53	9,5	0,3
DSRM 8UP	M8 (x1,25)	6	15	8	16	33	30	30	38	27	14	53	9,5	0,3
DSRM 10UP	M10 (x1,5)	10	18	8	16	33	30	30	38	27	14	53	9,5	0,3
DSRM 12UP	M12 (x1,75)	15	21	8	16	33	30	30	38	27	14	53	9,5	0,3
DSRM 14UP	M14 (x2)	30	23	8	20	45	40	45	53	38	17	76	13	0,9
DSRM 16UP	M16 (x2)	50	27	8	20	45	40	45	53	38	17	76	13	0,9
DSRM 18UP	M18 (x2,5)	70	27	8	20	45	40	45	53	38	17	76	13	0,9
DSRM 202t5UP	M20 (x2,5)	100	30	8	20	45	40	45	53	38	17	76	13	0,9
DSRM 203t2UP	M20 (x2,5)	100	25	14	24	62	55	60	83	55	25	115	19	2,6
DSRM 22UP	M22 (x2,5)	120	33	14	24	62	55	60	83	55	25	115	19	2,6
DSRM 24UP	M24 (x3)	160	36	14	24	62	55	60	83	55	25	115	19	2,6
DSRM 27UP	M27 (x3)	200	40	14	24	62	55	60	83	55	25	115	19	2,7
DSRM 306t3UP	M30 (x3,5)	250	45	14	24	62	55	60	83	55	25	115	19	2,7
DSRM 308tUP	M30 (x3,5)	250	45	14	30	80	77	78	98	71	26	151	28	5,4
DSRM 36UP	M36 (x4)	320	54	14	30	80	77	78	98	71	26	151	28	5,4
DSRM 42UP	M42 (x4,5)	400	63	14	30	80	77	78	98	71	26	151	28	5,4

Charge maximale utile avec coefficient de sécurité 5:1


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
DSRM 5UP	0,2	0,4	0,07	0,14	0,1	0,07	0,07	0,15	0,11	0,07
DSRM 6UP	0,3	0,6	0,15	0,3	0,21	0,15	0,15	0,32	0,23	0,15
DSRM 8UP	0,8	1,6	0,4	0,8	0,56	0,4	0,4	0,84	0,6	0,4
DSRM 10UP	1,3	2,6	0,7	1,4	0,98	0,7	0,7	1,47	1,05	0,7
DSRM 12UP	1,5	3	1,05	2,1	1,47	1,05	1,05	2,21	1,58	1,05
DSRM 14UP	2,5	5	1,4	2,8	1,96	1,4	1,4	2,94	2,1	1,4
DSRM 16UP	2,7	5,4	2	4	2,8	2	2	4,2	3	2
DSRM 18UP	2,5	5	2,3	4,6	3,22	2,3	2,3	4,83	3,45	2,3
DSRM 202t5UP	2,8	5,6	2,5	5	3,5	2,5	2,5	5,25	3,75	2,5
DSRM 203t2UP	3,2	6,4	2,9	5,8	4,06	2,9	2,9	6,09	4,35	2,9
DSRM 22UP	5,5	11	3,5	7	4,9	3,5	3,5	7,35	5,25	3,5
DSRM 24UP	6	12	4,4	8,8	6,16	4,4	4,4	9,24	6,6	4,4
DSRM 27UP	6	12	5,7	11,4	7,98	5,7	5,7	11,97	8,55	5,7
DSRM 306t3UP	6,3	12,6	6	12	8,4	6	6	12,6	9	6
DSRM 308tUP	9	18	6,7	13,4	9,38	6,7	6,7	14,07	10,05	6,7
DSRM 36UP	9	18	8	16	11,2	8	8	16,8	12	8
DSRM 42UP	9	19	8,5	17	11,	8,5	8,5	17,85	12,75	8,5

Charge maximale utile avec coefficient de sécurité 4:1


Code	1 brin 0°	2 brins 0°	1 brin 90°	2 brins 90°	2 brins 0°/45°	2 brins 45°/60°	2 brins Asymétrique	3/4 brins 0°/45°	3/4 brins 45°/60°	3/4 brins Asymétrique
-	t	t	t	t	t	t	t	t	t	t
DSRM 5UP	0,3	0,6	0,1	0,2	0,14	0,1	0,1	0,21	0,15	0,1
DSRM 6UP	0,4	0,8	0,2	0,4	0,28	0,2	0,2	0,42	0,3	0,2
DSRM 8UP	1	2	0,5	1	0,7	0,5	0,5	1,05	0,75	0,5
DSRM 10UP	1,5	3	0,9	1,8	1,26	0,9	0,9	1,89	1,35	0,9
DSRM 12UP	1,5	3	1,3	2,6	1,82	1,3	1,3	2,73	1,95	1,3
DSRM 14UP	2,6	5,2	1,8	3,6	2,52	1,8	1,8	3,78	2,7	1,8
DSRM 16UP	2,8	5,6	2,3	4,6	3,22	2,3	2,3	4,83	3,45	2,3
DSRM 18UP	2,5	5	2,3	4,6	3,22	2,3	2,3	4,83	3,45	2,3
DSRM 202t5UP	2,8	5,6	2,5	5	3,5	2,5	2,5	5,25	3,75	2,5
DSRM 203t2UP	3,2	6,4	3,2	6,4	4,48	3,2	3,2	6,72	4,8	3,2
DSRM 22UP	6	12	4,5	9	6,3	4,5	4,5	9,45	6,75	4,5
DSRM 24UP	6,5	13	5,5	11	7,7	5,5	5,5	11,55	8,25	5,5
DSRM 27UP	6,5	13	6	12	8,4	6	6	12,6	9	6
DSRM 306t3UP	6,5	13	6,3	12,6	8,82	6,3	6,3	13,23	9,45	6,3
DSRM 308tUP	9	18	8	16	11,2	8	8	16,8	12	8
DSRM 36UP	10	20	8,5	17	11,9	8,5	8,5	17,85	12,75	8,5
DSRM 42UP	10	20	9	18	12,6	9	9	18,9	13,5	9

Attention

Il est impératif de consulter la notice d’utilisation du fabricant.

Non destiné au levage de personnes
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
