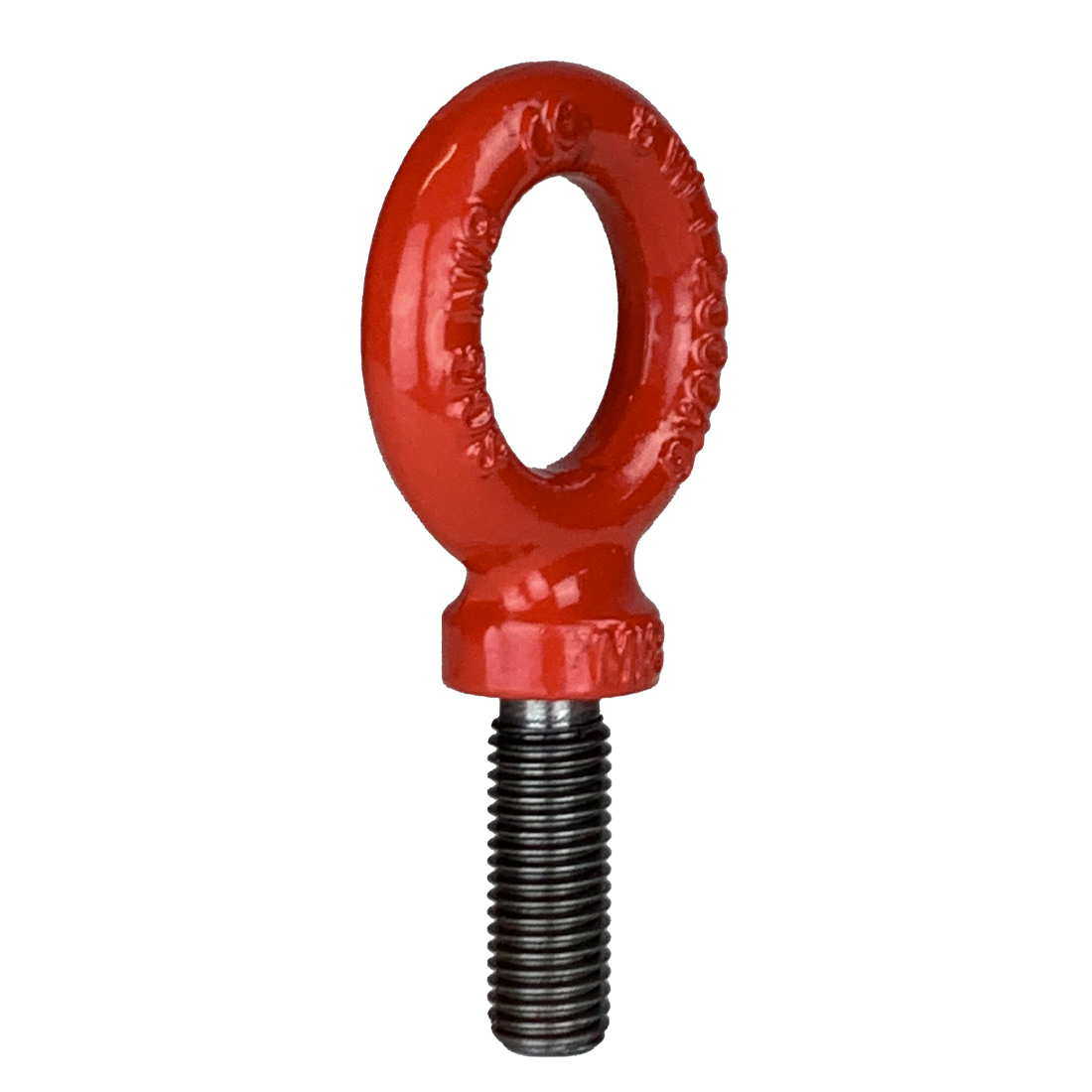

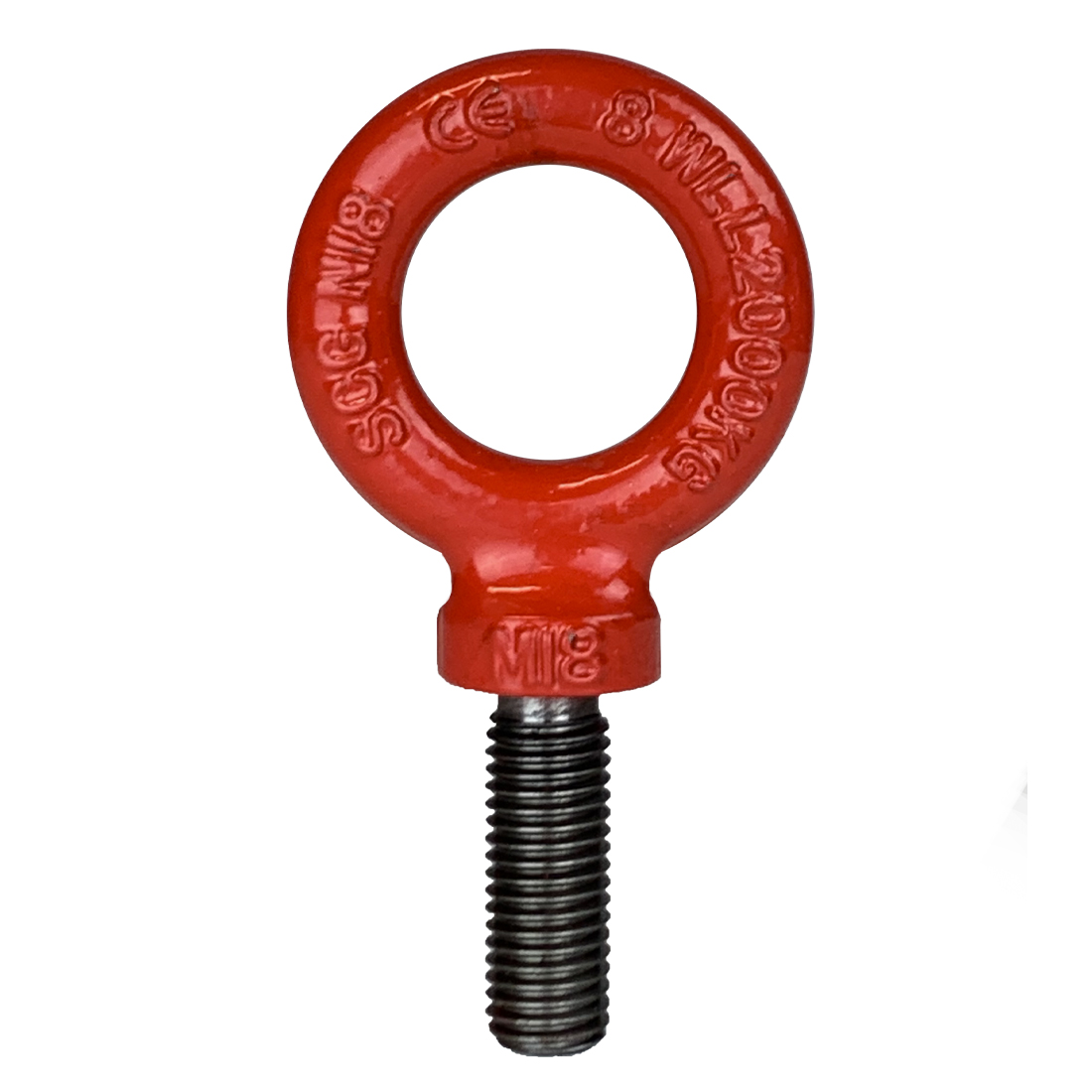

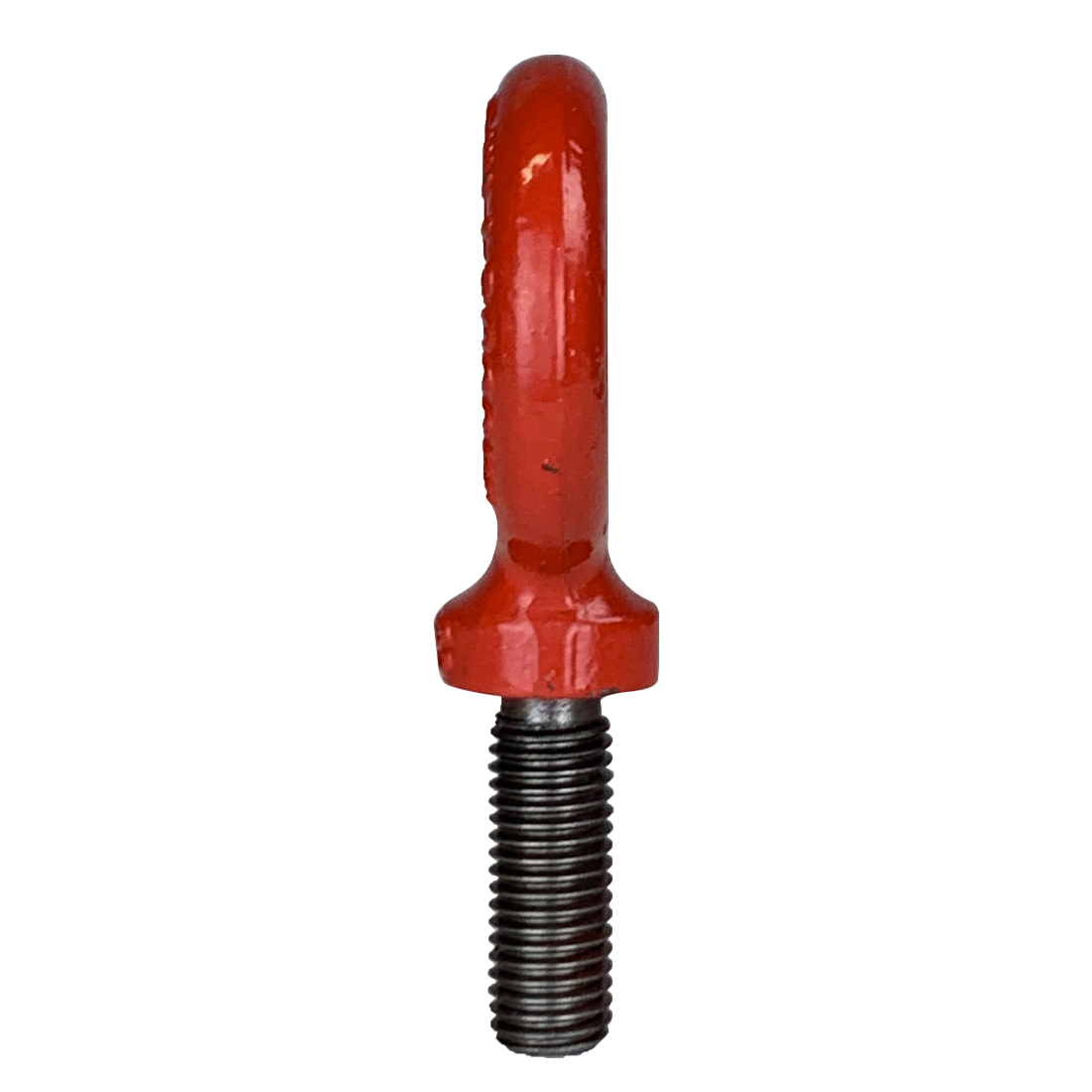

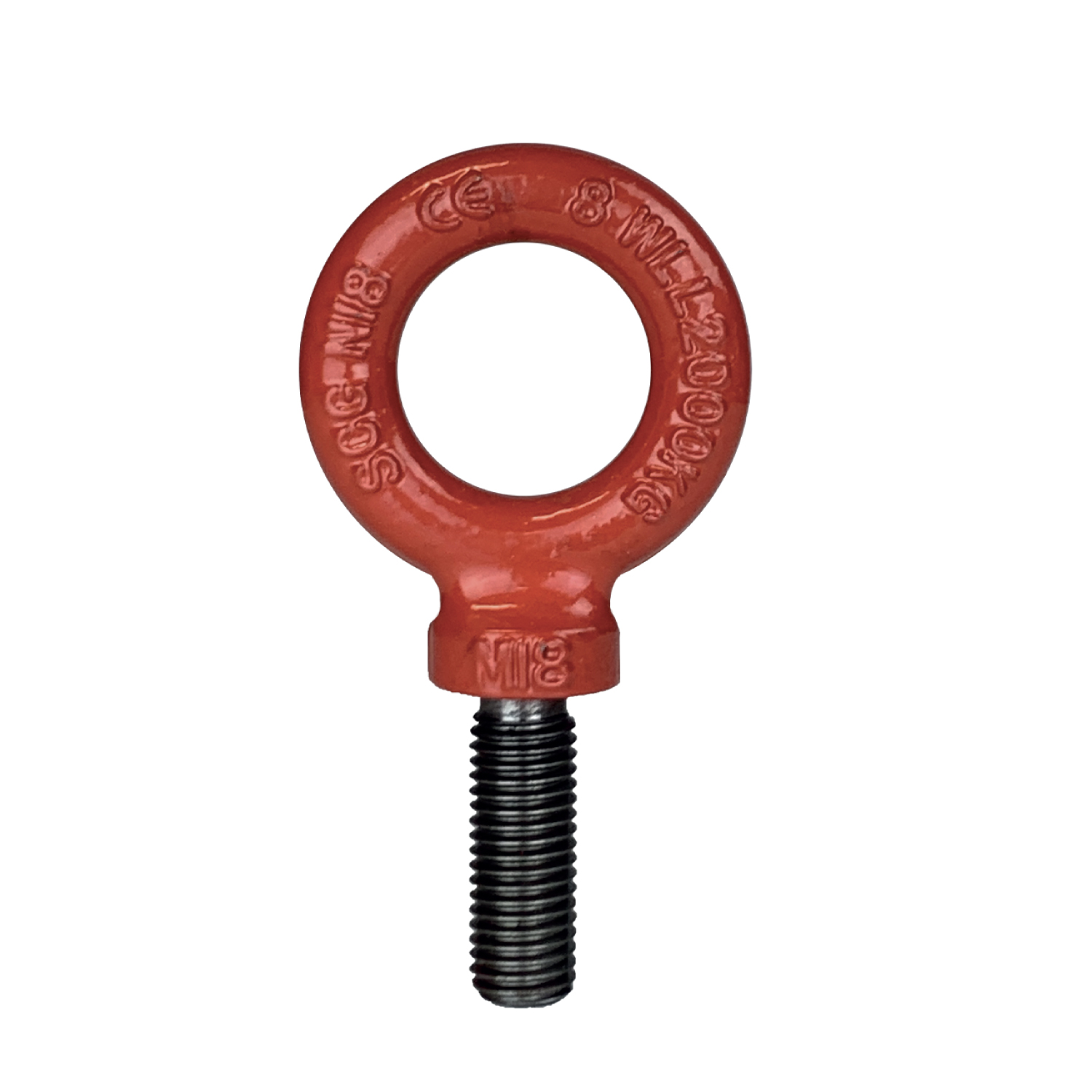

Anneau de levage à haute résistance type français A224

Son atout : une tige filetée plus longue pour une fixation en profondeur.
Charge maximale utile : 400 kg à 2,5 tonnes.

Cet anneau de levage à haute résistance est prévu pour être vissé sur une charge ou une machine afin d’être utilisé comme point d’ancrage et de pouvoir effectuer un levage ou un tirage en toute sécurité.
A utiliser uniquement pour un tirage axial.

L’anneau de levage doit être orienté dans la direction de la traction avant le levage. Ne se tourne pas sous la charge ! Pour des détails complémentaires, reportez-vous au manuel d’utilisation.

Catégorie : Anneaux de levage Étiquettes : Acier, Anneau fixe, Anneau mâle

Matière : Acier allié, trempé et revenu, Grade 80

Finition : Peinture époxy rouge

Marquage : CMU, Lot de traçabilité, CE, Fabricant,

Coefficient de sécurité : 4

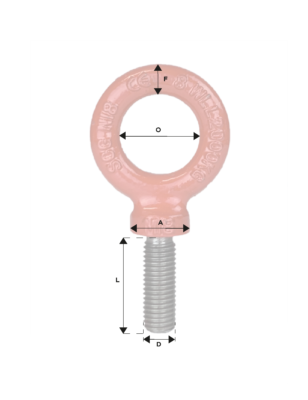

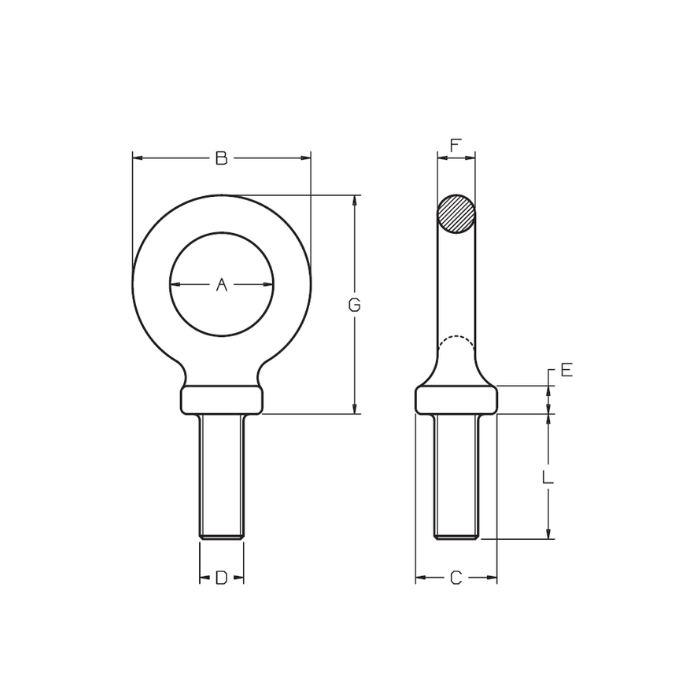

Code	CMU 0°	Mesure	A	D	F	L	O	Poids
	t	mm	mm	mm	mm	mm	mm	Kg
A22408	400	M8	20	8	8	24	19,5	0,06
A22410	700	M10	21	10	10	28	23	0,08
A22412	1000	M12	22	12	12	40	29	0,14
A22414	1200	M14	26	14	14	40	31,5	0,2
A22416	1500	M16	28	16	14	51	36	0,3
A22418	2000	M18	31	18	16	53	41,5	0,42
A22420	2500	M20	32	20	16	56	45,5	0,5

Attention

Il est impératif de consulter la notice d’utilisation du fabricant
La charge maximale d’utilisation indiquée par marquage est toujours celle de la position la plus défavorable.
Toujours vérifier si L’axe de traction est bien dans la zone définie par la notice d’utilisation.
La CMU varie selon l’angle de travail.

Non destiné au levage de personnes.

Cet ancrage est un accessoire de levage et est soumis aux vérifications générales périodiques obligatoires (arrêté du 1er mars 2004) au minimum 1 fois par an.
