img-chariot20-94AFr

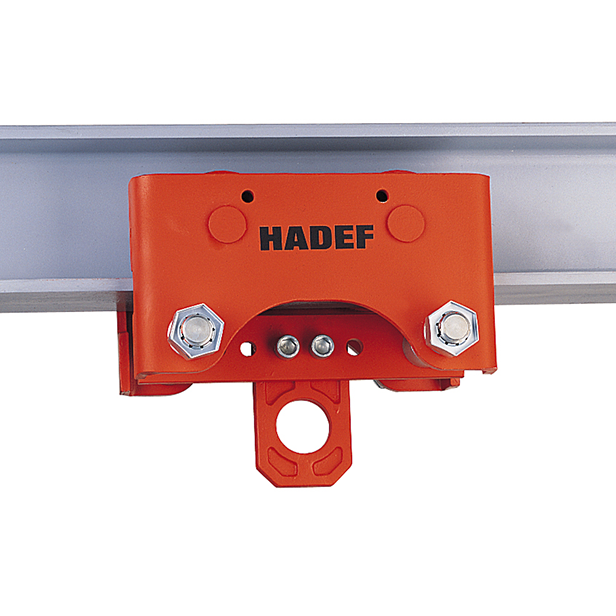

Chariot monorail 20/94 AFR

Avec anti-chute et anti-basculement

Adaptable sur tous les profils de roulement standard

Galets avec roulements à billes

Traverses, entretoises et bagues zinguées

Fabrication Européenne

Aussi disponible comme chariot à avance par chaîne, chariot électrique ou pneumatique.

Catégorie : Chariot - Griffe

Référence	Capacité	Largeur de fer		Modèle standard	Poids
	kg	1N mm	2N mm	m	1N kg	2N kg
20/94AFR/0.5	500	50 – 146	147 – 302	–	7,9	9,7
20/94AFR/0.5	1000	50 – 179	180 – 310	3,0	13,3	14,3
20/94AFR/0.5	2000	66 – 185	186 – 310	3,5	29,1	31,7
20/94AFR/0.5	3200	74 – 196	197 – 310	6,5	58,3	62,5
20/94AFR/0.5	4000	74 – 196	197 – 310	6,5	58,3	62,5
20/94AFR/0.5	5000	74 – 192	193 – 310	7,0	74,7	78,6
20/94AFR/0.5	6300	119 – 215	216 – 312	8,0	159,4	164,2
20/94AFR/0.5	7500	119 – 215	216 – 312	8,0	159,4	164,2
20/94AFR/0.5	10000	119 – 215	216 – 312	8,0	159,4	164,2
20/94AFR/0.5	12000	119 – 215	216 – 312	8,0	159,4	164,2
20/94AFR/0.5	15000	160 – 310	–	–	521,5	–
20/94AFR/0.5	20000	160 – 310	–	–	521,5	–
20/94AFR/0.5	25000	160 – 310	–	–	745,2	–

Fiche technique

Télécharger la fiche technique

Notice d'utilisation

Télécharger la notice d’utilisation
